Описание аппарата 1
Инструкция по монтажу и техобслуживанию atmoVIT
5
1.5 Функциональные элементы и элементы управления
Экспликация:
1
блок управления
3
газовая арматура
4
горелка
5
кран для заполнения и слива котла
6
смотровое отверстие
7
погружная гильза
8
предохранительный ограничитель температуры
10
передняя панель облицовки
Элементы управления блока управления:
11
главный выключатель ВКЛ./ВЫКЛ.
12
цифровая информационно-диалоговая система с
дисплеем
13
регулятор температуры воды в емкостном
водонагревателе
14
регулятор температуры подающей линии
15
место установки регуляторов фирмы "Vaillant"
Патрубки на обратной стороне котла:
21
кабельный ввод
22
стабилизатор тяги
23
подключение подающей линии системы отопления
24
подключение обратной линии системы отопления

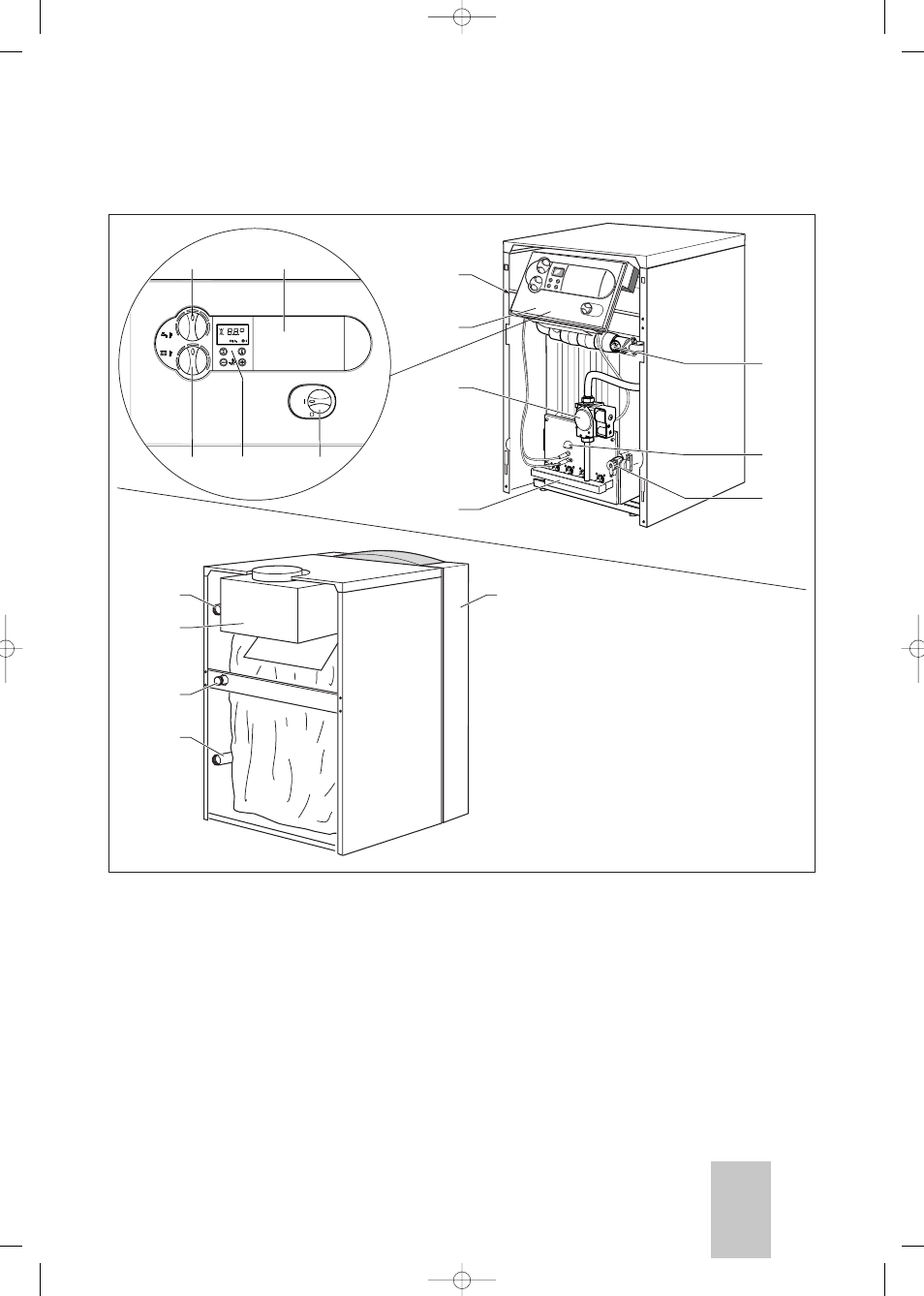

Рис. 1.1 Обзор функциональных элементов
4
5
6
7
1
3
8
10
24
21
22
23
14
13
12
11
15
GUS
