Включение в работу 5
Инструкция по монтажу и техобслуживанию atmoVIT
17
5.4 Контроль настройки газа
5.4.1 Метод настройки давления сопла

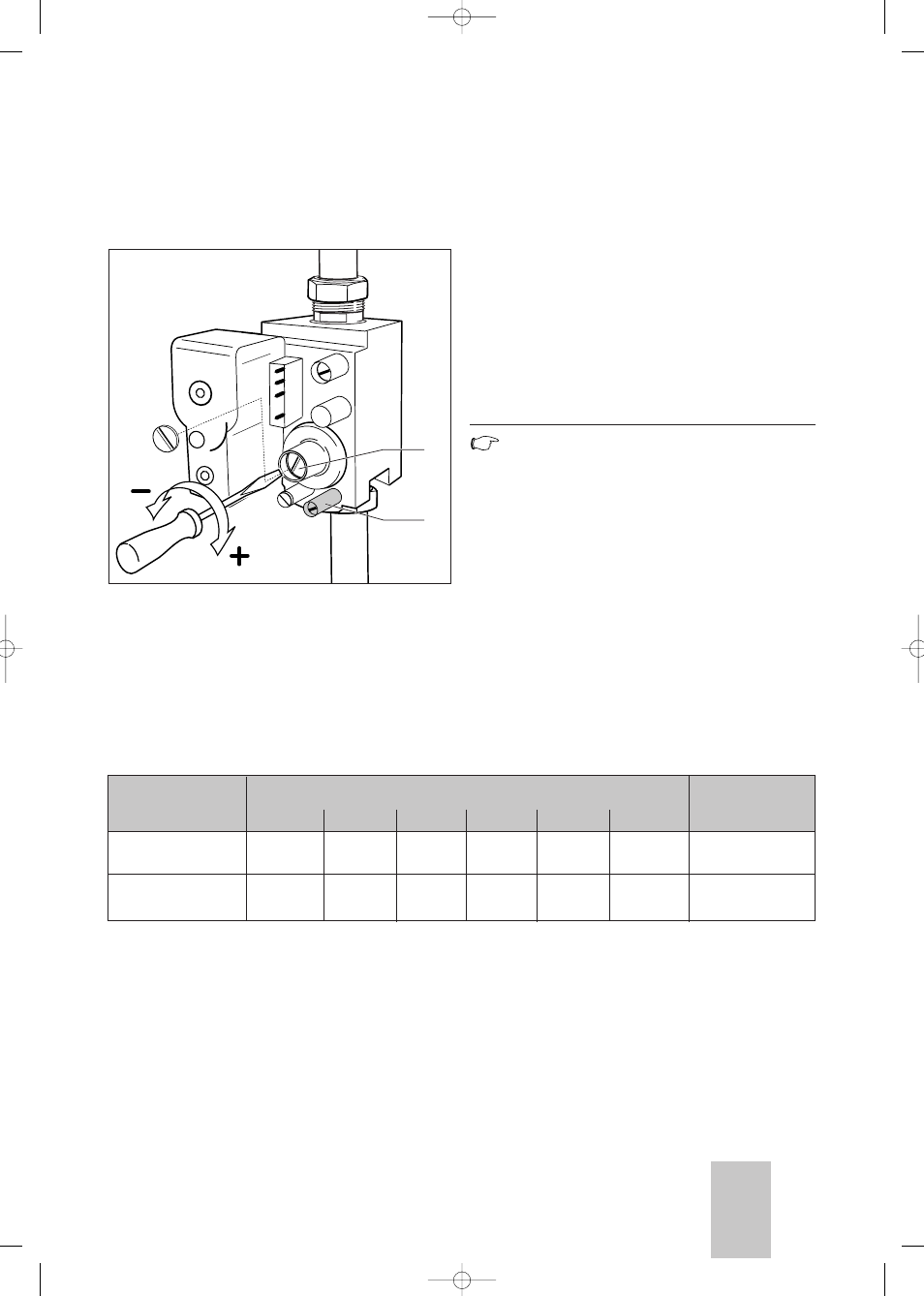

Рис. 5.2 Настройка давления сопла
Настройку газа требуется производить только после
только при переходе на сжиженный газ пропан-
бутан (PB) на сжиженный газ (В/Р). Для выполнения
настройки следует снять пломбу.
• Отверните резьбовую пробку на штуцере для
измерения давления на соплах (2) и подсоедините
к нему манометр с разрешением 0,1 мбар.
• Включите котел в работу.
2
3
Сравните измереное давление с табличными
данными (табл. 5.1)
• Если необходимо установите требуемое давление
регулировочным винтом (3).
вращение вправо (+) давление на соплах больше
– больше газа
вращение влево (-) давление на соплах меньше
– меньше газа.
• Выключите котел.
• Закройте газовый запорный кран на подводящем
газопроводе котла.
• Снимите газовый манометр.
• Плотно завинтите винт на измерительном штуцере
давления на соплах (2).
Замечание!
Настройка для сжиженного газа
соответствует режиму работы на бутане.
В случае использования пропана
номинальная нагрузка будет
соответственно на 12 % меньше.
Таб. 5.1 Параметры давления сопла
вид газа
давление сопла в мбар (при 15 °С, 1013 мбар; сухой)
маркировка сопла
VK INT 164
VK INT 254 VK INT 324 VK INT 414 VK INT 484 VK INT 564
ш в 1/100 мм
природный газ 2E
10,8
10,8
10,8
10,8
10,8
10,8
255
(G20)
сжиженный газ
26,5
26,5
26,5
26,5
26,5
26,5
155
(G30/G31)
GUS
