6
Р
усс
кий
Подготовка к эксплуатации

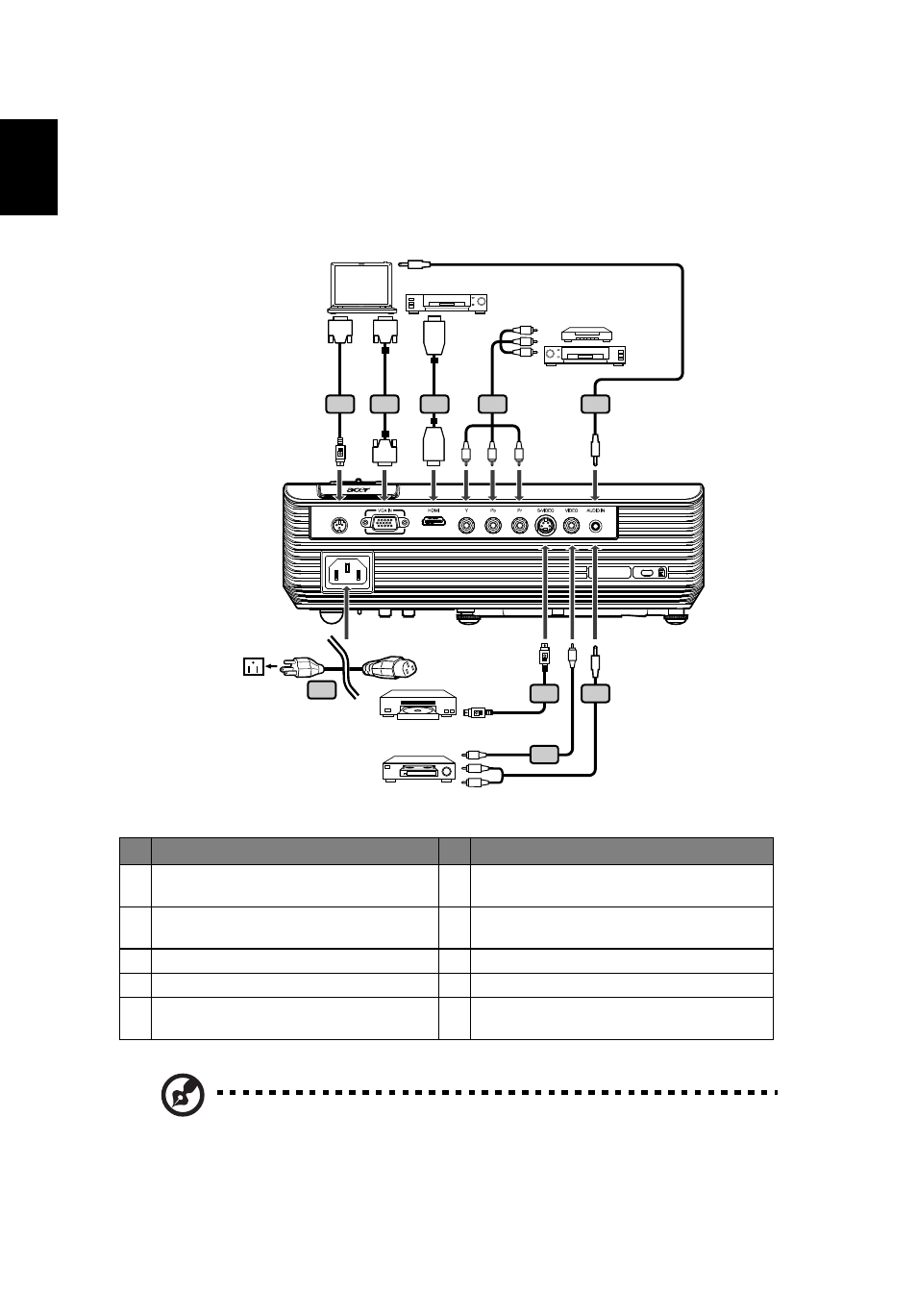

Подключение проектора
Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
#
Описание
#
Описание
1
Кабель питания
6
Аудиокабель с разъемами TRS/TRS
(«джек», «пальчик»)\
2
Кабель RS232
7
Аудиокабель с разъемами TRS
«пальчик» / RCA («тюльпан»)
3
Кабель VGA
8
Кабель полного видеосигнала
4
Кабель HDMI
9
Кабель S-Video
5
Кабель компонентного видеосигнала с
3-мя разъемами RCA («тюльпан»)
RS232
RS232
2
Y
Y
D-Sub
D-Sub
R
W
HDMI
HDMI
RB
G
R
B
G
1
3
5
8
9
6
7
4
DVD-плеер
DVD-плеер, ТВ-
приставка, HDTV-
приемник
Видеовыход
Видеовыход S-Video
VGA
