Краткое описание проектора

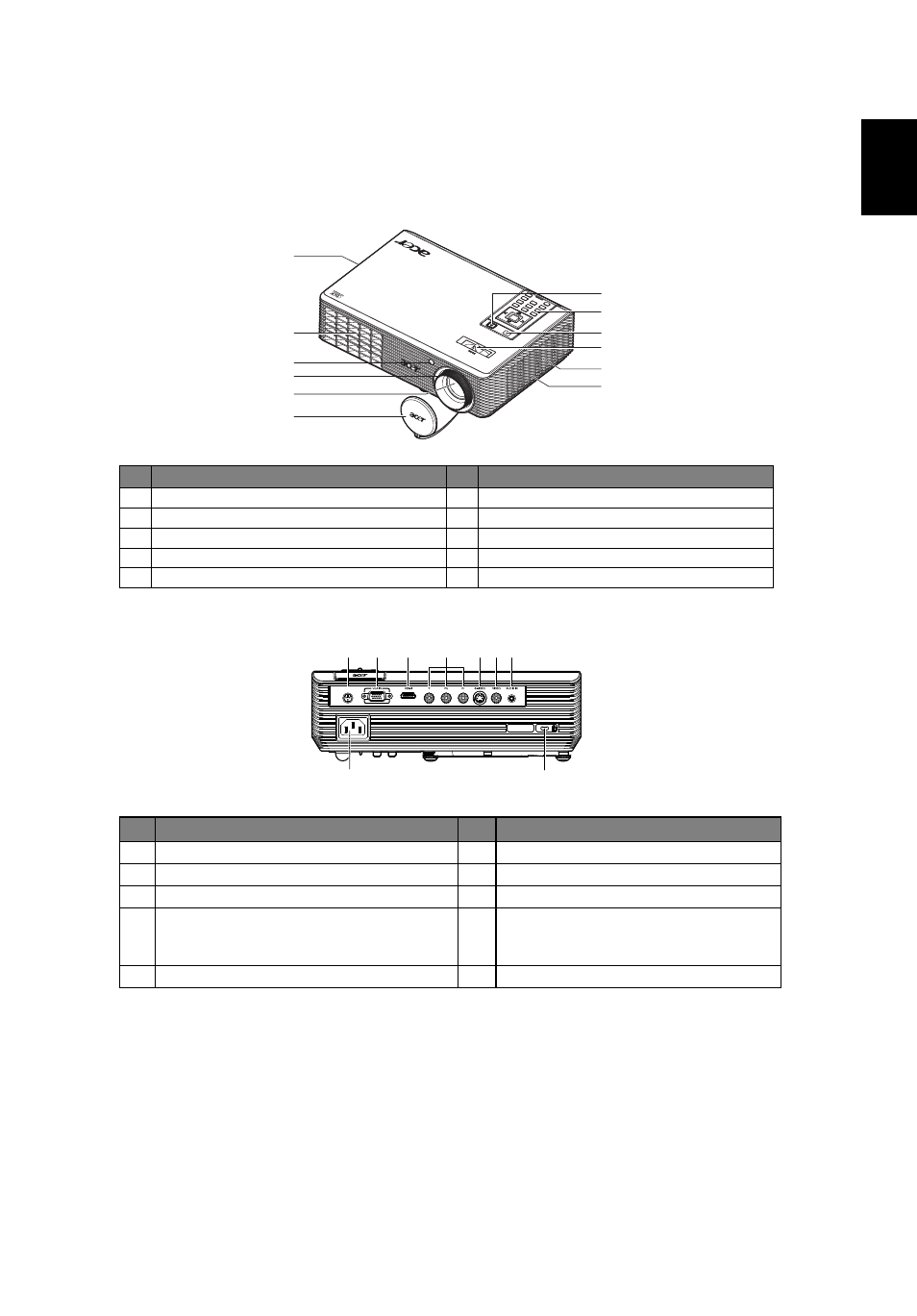

Внешний вид проектора
Передняя, верхняя панель
Задняя панель
# Описание # Описание
1 Вентиляция (впуск) 6 Крышка объектива
2 Вентиляция (выпуск) 7 Кнопка питания
3 Приемник дистанционного управления 8 Пульт дистанционного управления
4 Кольцо фокусировки 9 Рычаг трансфокатора
5 Вариообъектив 10 Раструб
# Описание # Описание
1 Гнездо питания 6 Разъем входа YPbPr
2 Гнездо замка Kensington™ 7 Разъем входа S-Video
3 Разъем RS232 8 Разъем входа полного видеосигнала
4 Разъем входа аналогового сигнала ПК,
HDTV, компонентного видеосигнала
(вход VGA IN)
9 Разъем аудиовхода
5 Разъем HDMI
8
4
3
6
3
5
7
9
2
1
1
10
RS232
3 4 5 6 8 9
1 2
7
