Инструкция по эксплуатации Acer P238HL
Страница 17
5
Ру
сский

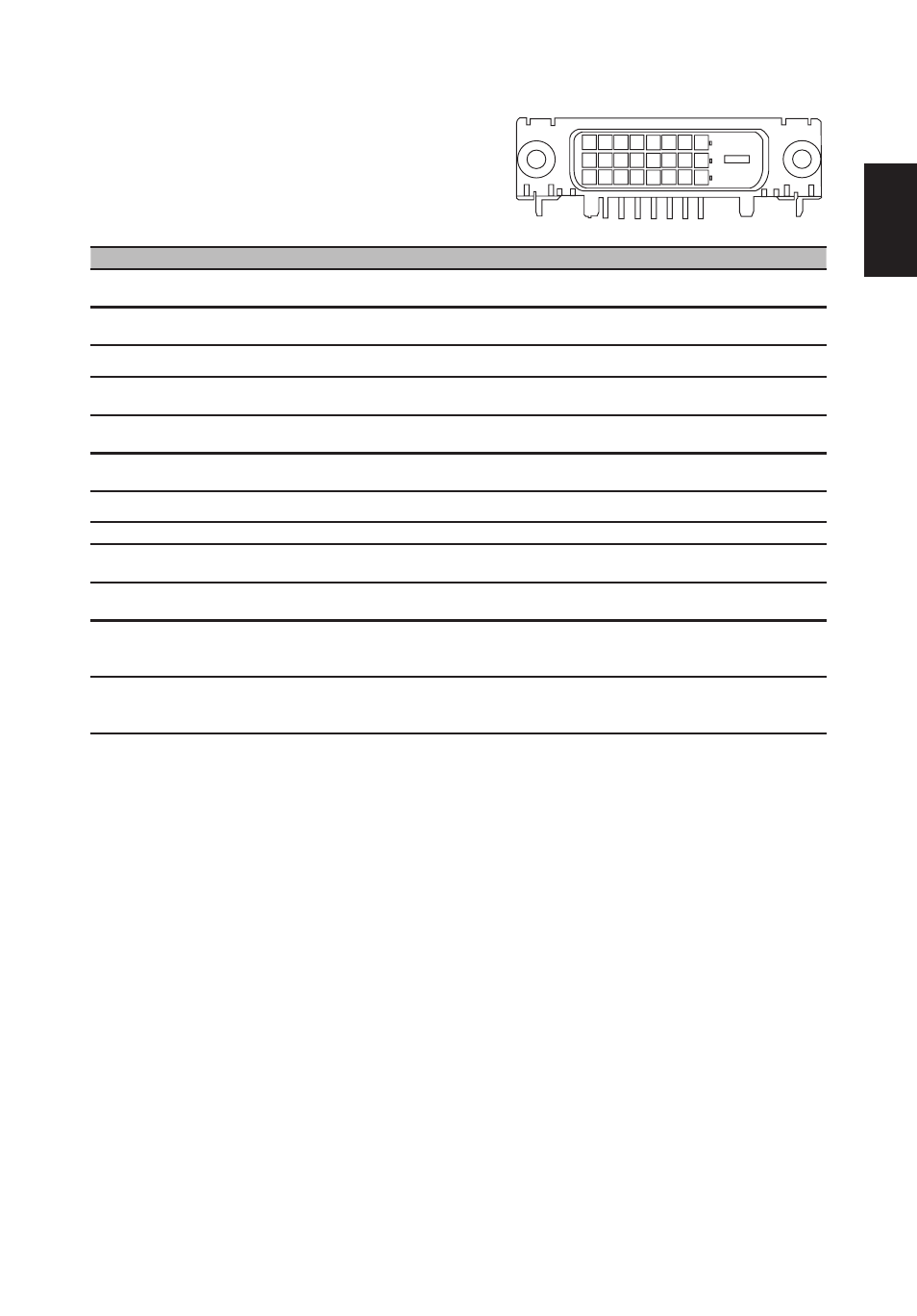

24-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание
КОНТАКТ № Описание
1
TMDS, отрицательный
дифференциальный вход, канал 2
13
Запасной Без подключения
2
TMDS, положительный
дифференциальный вход, канал 2
14
Питание
3
Логическое заземление
15
Определение подключения
4
Запасной. Без подключения
16
Контакт РАСПОЗН.ТОКА,
поступление, выс.уровень
5
Запасной. Без подключения
17
TMDS, отрицательный
дифференциальный вход, канал 0
6
Синхронизация DDC2B
18
TMDS, положительный
дифференциальный вход, канал 0
7
Данные DDC2B
19
Логическое заземление
8
Запасной. Без подключения
20
Запасной. Без подключения
9
TMDS, отрицательный
дифференциальный вход, канал 1
21
Запасной. Без подключения
10
TMDS, положительный
дифференциальный вход, канал 1
22
Логическое заземление
11
Логическое заземление
23
TMDS, положительный
дифференциальный вход,
контрольная синхронизация
12
Запасной. Без подключения
24
TMDS, отрицательный
дифференциальный вход,
контрольная синхронизация
