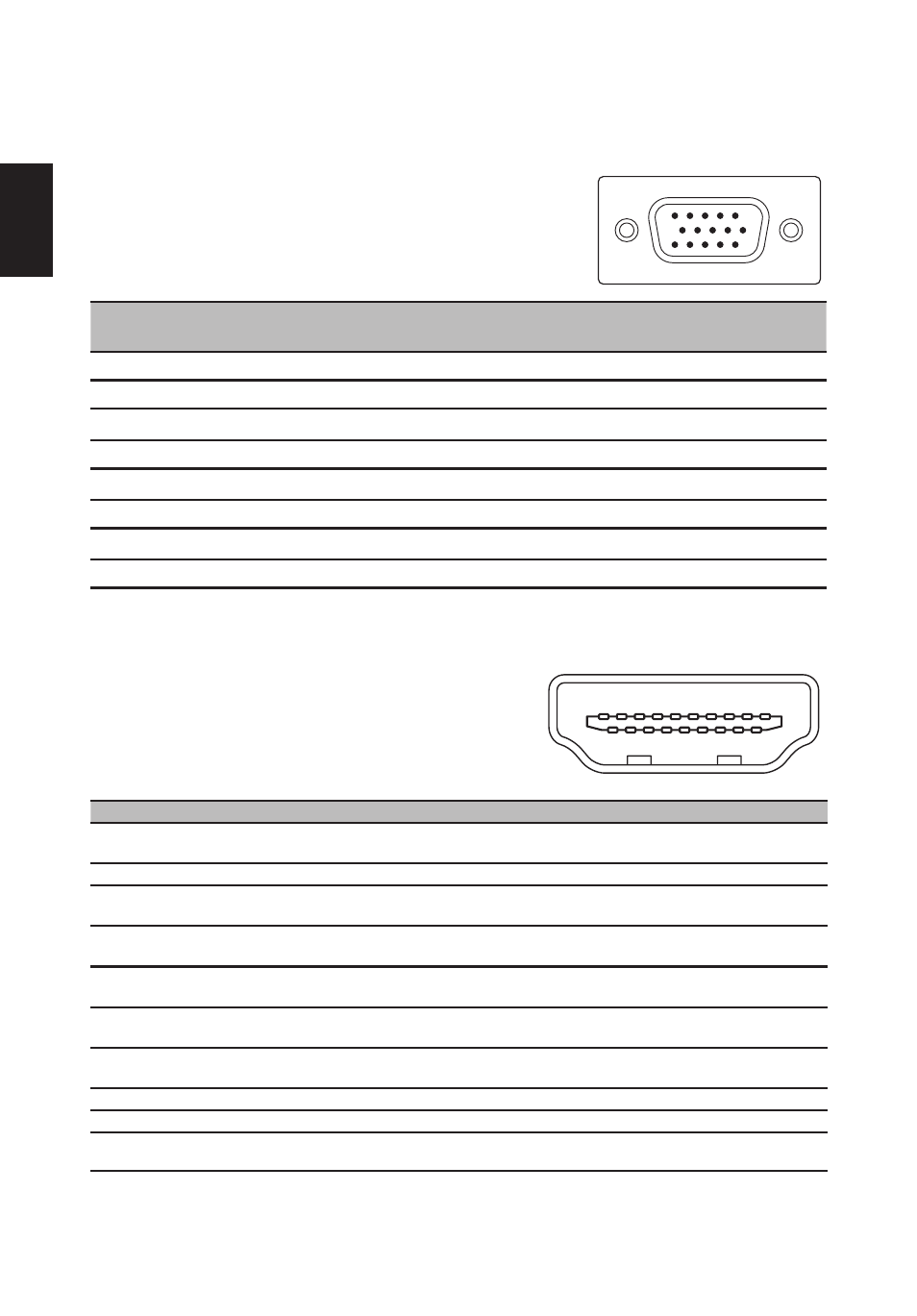

Назначение контактов коннектора
15-контактный сигнальный кабел3ь цветного дисплея
КОНТАКТ
№
Назначение контактов
КОНТАКТ
№
Назначение контактов
1
Красный видеовход
9
+5 В
2
Зеленый видеовход
10
Земля
3
Синий видеовход
11
Без подключения
4
Земля
12
(SDA)
5
Обнаружение VGA
13
Строчная синхронизация
6
Красный, видео - земля
14
Кадровая синхронизация
7
Зеленый, видео - земля
15
(SCL)
8
Синий, видео - земля
19-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Канал передачи данных DDC 2+
2
Экранированный канал передачи
данных TMDS 2
3
Канал передачи данных DDC 2-
4
Канал передачи данных DDC 1+
5
Экранированный канал
передачи данных TMDS 1
6
Канал передачи данных DDC1-
7
Канал передачи данных DDC 0+
8
Экранированный канал передачи
данных TMDS 0
9
Канал передачи данных DDC 0-
10
Положительная синхронизация
DDC TMDC+
11
TMDS, синхронизация,
экранирование
12
Отрицательная синхронизация
DDC TMDC-
13
CEC
14
Зарезервировано (нормально
замкнутое состояние в устройстве)
15
SCL
16
SDA
17
Земля DDC/CEC
18
Питание +5 В
19
Определение "горячего"
подключения
1
5
6
10
11
15
11
13
15
17
19
