G243HQ
RU-10

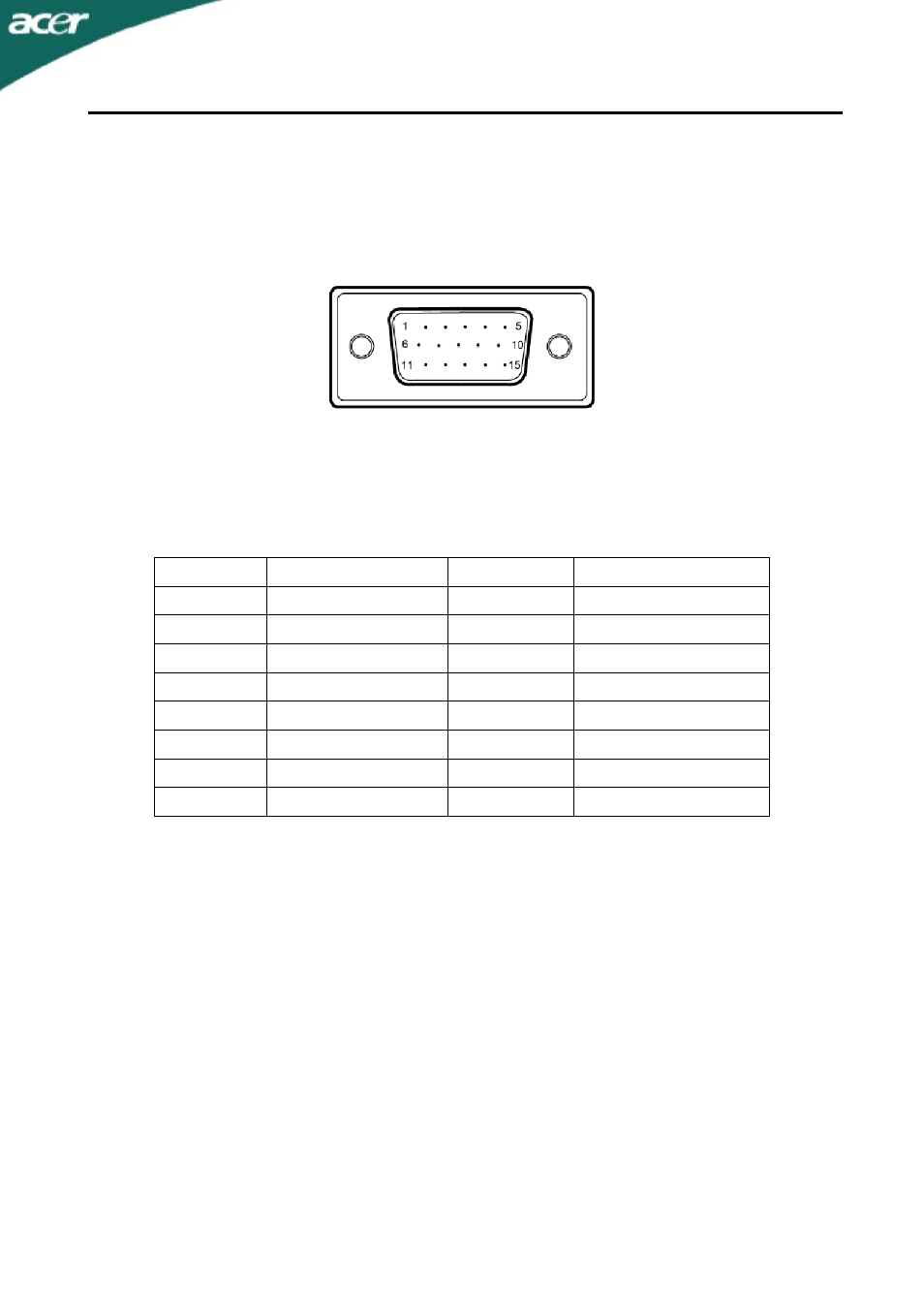

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ
№
ОПИСАНИЕ
КОНТАКТ
№
ОПИСАНИЕ
1.
Красный 9.
+5V
2.
Зеленый 10. Logic
Ground
3.
Синий 11.
Monitor
Ground
4. Monitor
Ground 12. DDC-Serial
Data
5. DDC-return 13.
H-Sync
6. R-Ground 14.
V-Sync
7. G-Ground 15.
DDC-Serial
Clock
8. B-Ground
