26 | KMR-700U

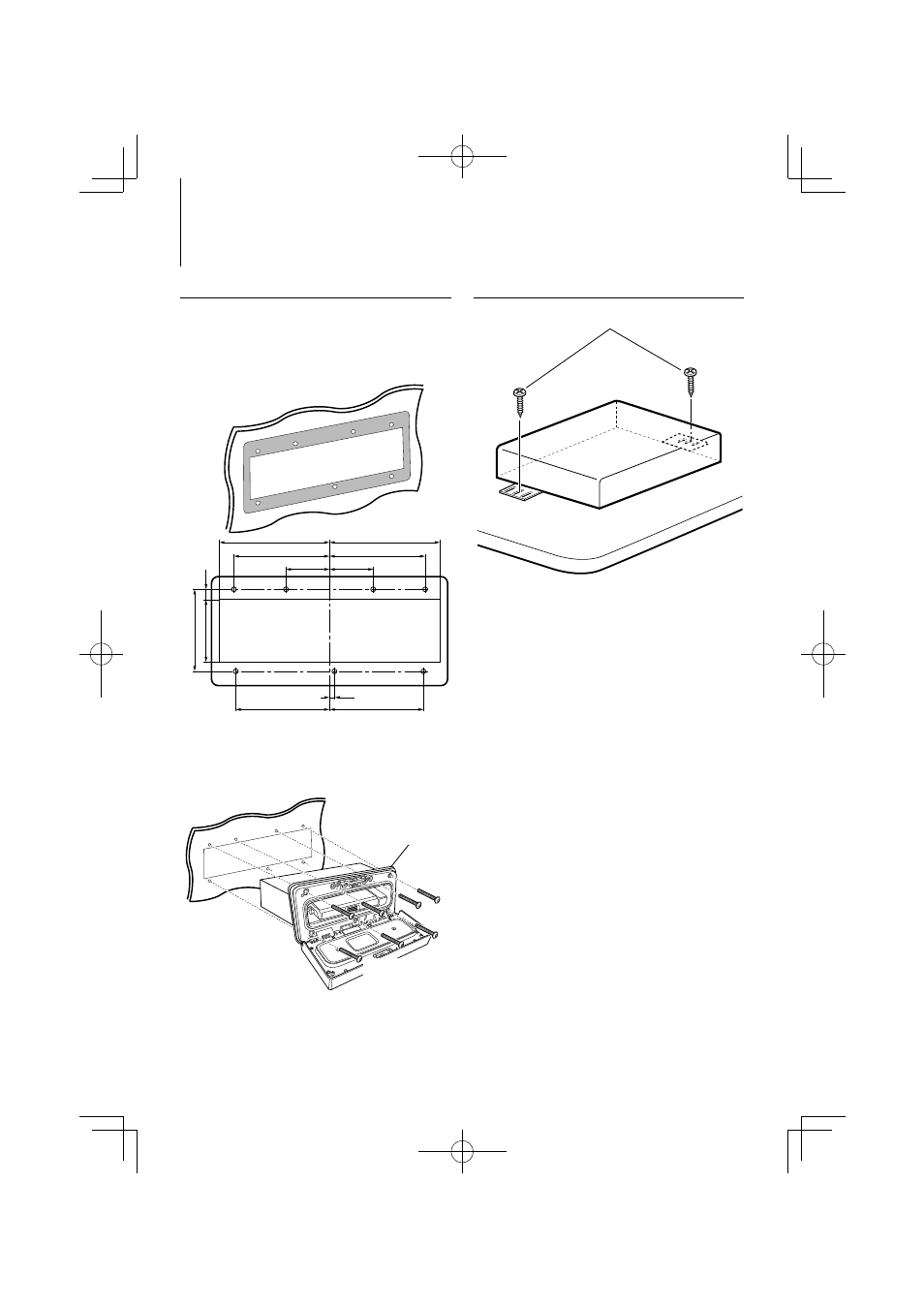

Установка
Установка основного устройства
1 Прикрепите шаблон (аксессуар5) к месту
установки.
2 Нарежьте отверстия (отверстие для монтажа
основного устройства x 1, отверстия для винтов
x 7) на монтажной поверхности в соответствии с
шаблоном (аксессуар5).
Монтажная поверхность
8.5
4.0
77.5 77.5
36.0 36.0
79.0 79.0
91.0 91.0
66.0 52.0
(мм) ⁄
• Выберите размер отверстий для винтов в соответствии с
материалом монтажной поверхности.
3 Удалите шаблон (аксессуар5).
4 Установите основное устройство.
Самонарезающийся винт
(Φ4 x 30 мм)
(аксессуар3)
Водонепроницаемая
резиновая прокладка
⁄
• Установите основное устройство вместе с
прикрепленной водонепроницаемой резиновой
прокладкой. Водонепроницаемость обеспечивается
только при наличии водонепроницаемой резиновой
прокладки.
Установка скрытого устройства
Самонарезающийся винт (Φ4 x 16 мм)
(аксессуар4)
⁄
• Установите скрытое устройство в сухом месте.
• Перед установкой убедитесь, что позади монтажной
поверхности нет топливного бака, трубопровода или
проводов, чтобы винты не проткнули эти части.
