Подсоединение кабелей к гнездам для подключения – Инструкция по эксплуатации Kenwood KMR-700U
Страница 25
P.CONT
SUB
REAR
PRE OUT
FRONT
AUX IN
HEAD UNIT
POWER
ANTENNA
KAB I/F
REMOTE CONTROL
ILLUMI
R
R
R
R
L
L
L
L
Pyccкий
|
25

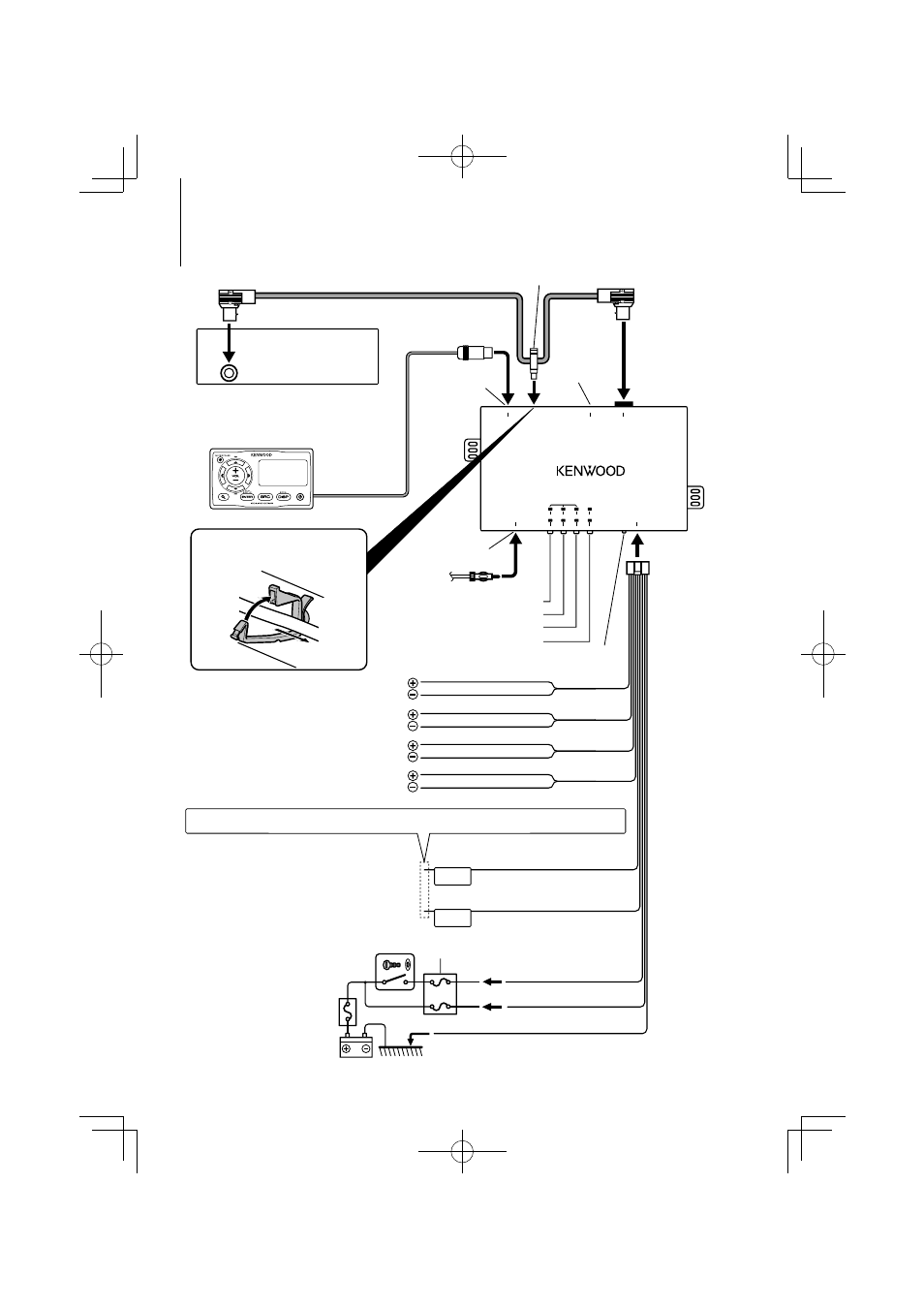

Подсоединение кабелей к гнездам для подключения
Аккумулятор
Провод заземления (черный) -
(к корпусу автомобиля)
Вход антенны для приема
FM/AM-сигналов*
Предохранитель
(15 А)
Кабель I/F (аксессуар2)
Kабель зажигания (красный)
Провод аккумулятора (желтый)
ACC
Блок предохранителей
Если соединение не выполняется, не вытаскивайте кабель из наконечника.
К фронтальной левой АС
К фронтальной правой АС
К тыловой левой АС
К тыловой правой АС
Белый/черный
Белый
Серый/черный
Cерый
Зеленый/черный
Зеленый
Фиолетовый/черный
Фиолетовый
Переключатель
ключа зажигания
Блок предохранителей
(основное устройство)
Кабель регулирования мощности/двигателя
антенны (синий/белый)
Подключите к гнезду включения/выключения
питания, если используется дополнительный
усилитель мощности, или к гнезду управления
антенной в автомобиле.
Основное устройство
К устройству
Bluetooth*
К пульту
дистанционного
управления*
Предварительный выход
низкочастотного динамика
Предварительный выход тыловой системы
Предварительный выход фронтальной
системы
Дополнительный вход
Провод управления регулятора подсветки
(оранжевый/белый)
К переключателю управления светом автомобиля
* Контакты снабжены
крышками. Снимите
крышку с контакта перед
его подсоединением к
кабелю.
KCA-RC107MR
(дополнительный аксессуар;
максимально 3 пульта
дистанционного управления)
Жгут проводов
(аксессуар 1)
Фиксатор
(аксессуар6)
Закрепите кабель I/F (аксессуар2) с
помощью фиксатора (аксессуар6).
