X263W
RU-12

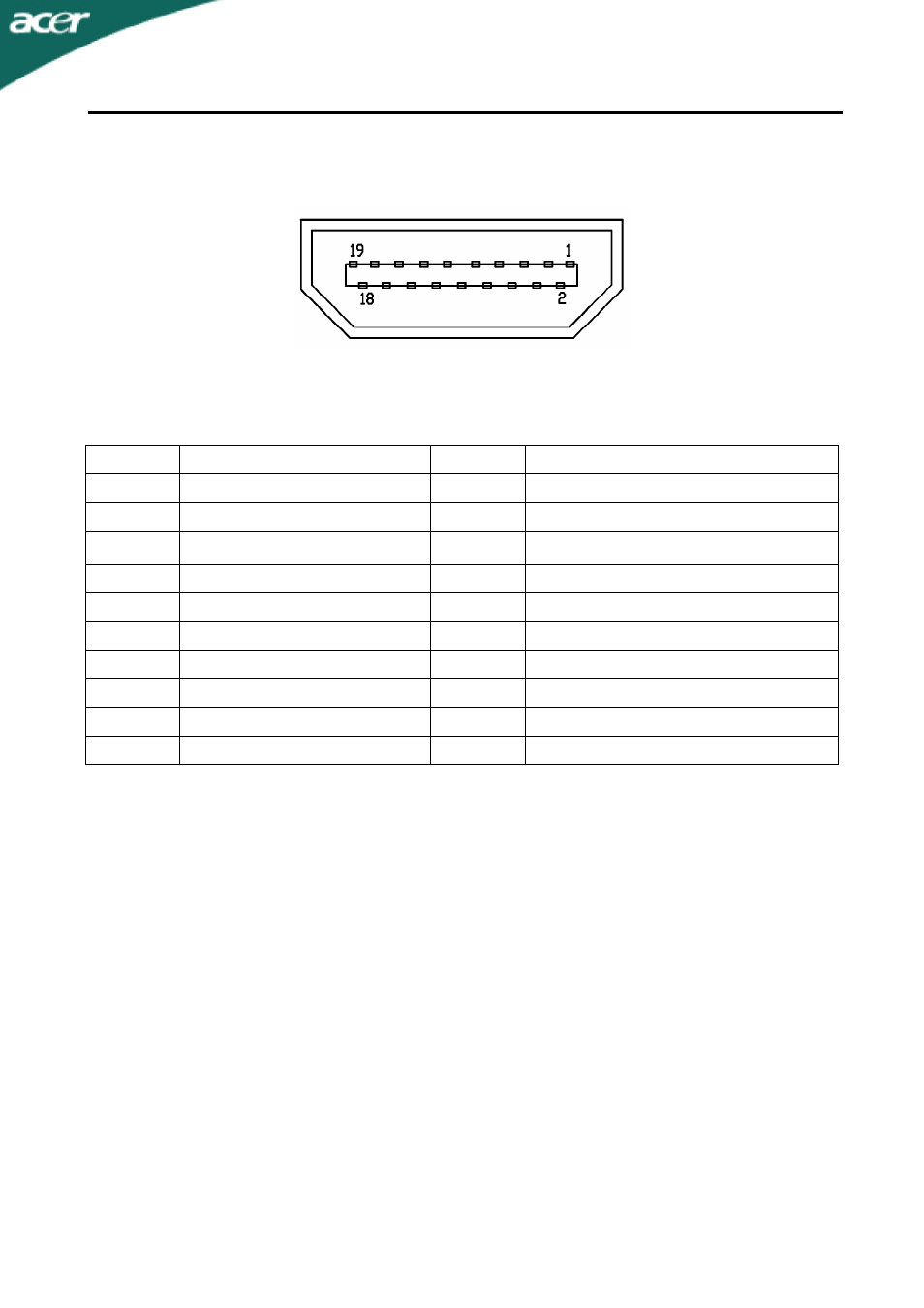

19-контактный разъем HDMI
№ контакта
Функция контакта
№ контакта
Функция контакта
1
Данные T.M.D.S 2+
11
Земля тактового сигнала T.M.D.S
2
Земля данных T.M.D.S 2
12
Тактовый сигнал T.M.D.S
3
Данные T.M.D.S 2-
13
Не используется
4
Данные T.M.D.S 1+
14
Не используется
5
Земля данных T.M.D.S 1
15
Тактовая линия (SCL)
6
Данные T.M.D.S 1-
16
Линия данных (SDA)
7
Данные T.M.D.S 0+
17
Земля
8
Земля данных T.M.D.S 0
18
+5 В
9
Данные T.M.D.S 0-
19
Обнаружение «горячего» подключения
10
Тактовый сигнал T.M.D.S +
