X263W
RU-11

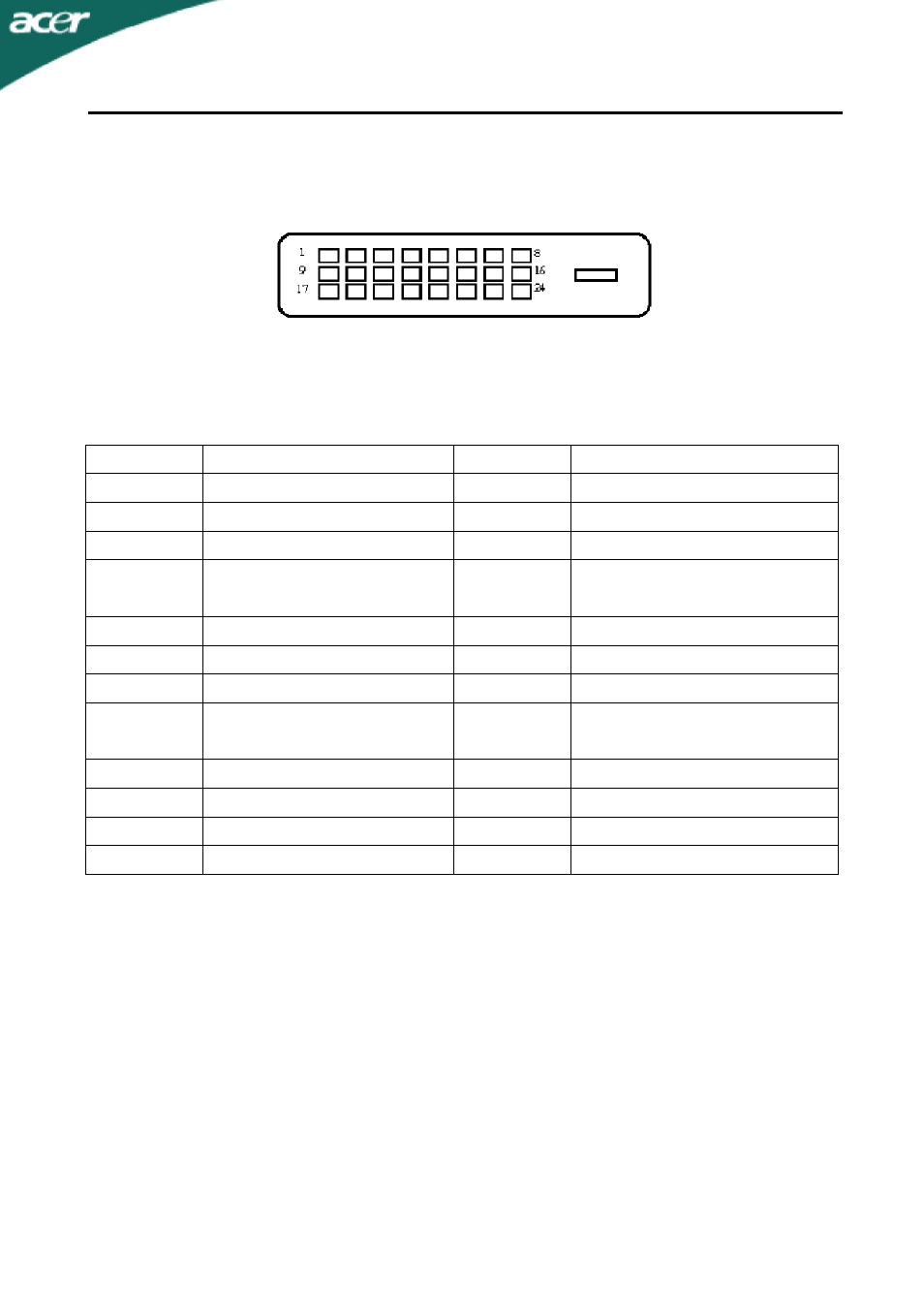

24-контактный сигнальный кабель цветного дисплея
Контакт
Значение
Контакт
Значение
1.
TMDS Data2-
13.
TMDS Data3+
2. TMDS
Data2+ 14. Питание +5 В
3.
TMDS Data 2/4Shield
15.
GND (для +5 Вhsync.vsync)
4. TMDS
Data4- 16. Определение
"горячего"подключени
5.
TMDS Data4+
17.
TMDS Data0-
6.
DDC Clock
18.
TMDS Data0+
7.
DDC Data
19.
TMDS Data 0/5 Shield
8.
Аналоговая синхронизация по
вертикали
20. TMDS
Data5-
9.
TMDS Data1-
21.
TMDS Data5+
10.
TMDS Data1+
22.
TMDS Clock Shield
11.
TMDS Data 1/3 Shield
23.
TMDS Clock+
12.
TMDS Data3-
24.
DDC TMDS Clock
