Подготовка к эксплуатации

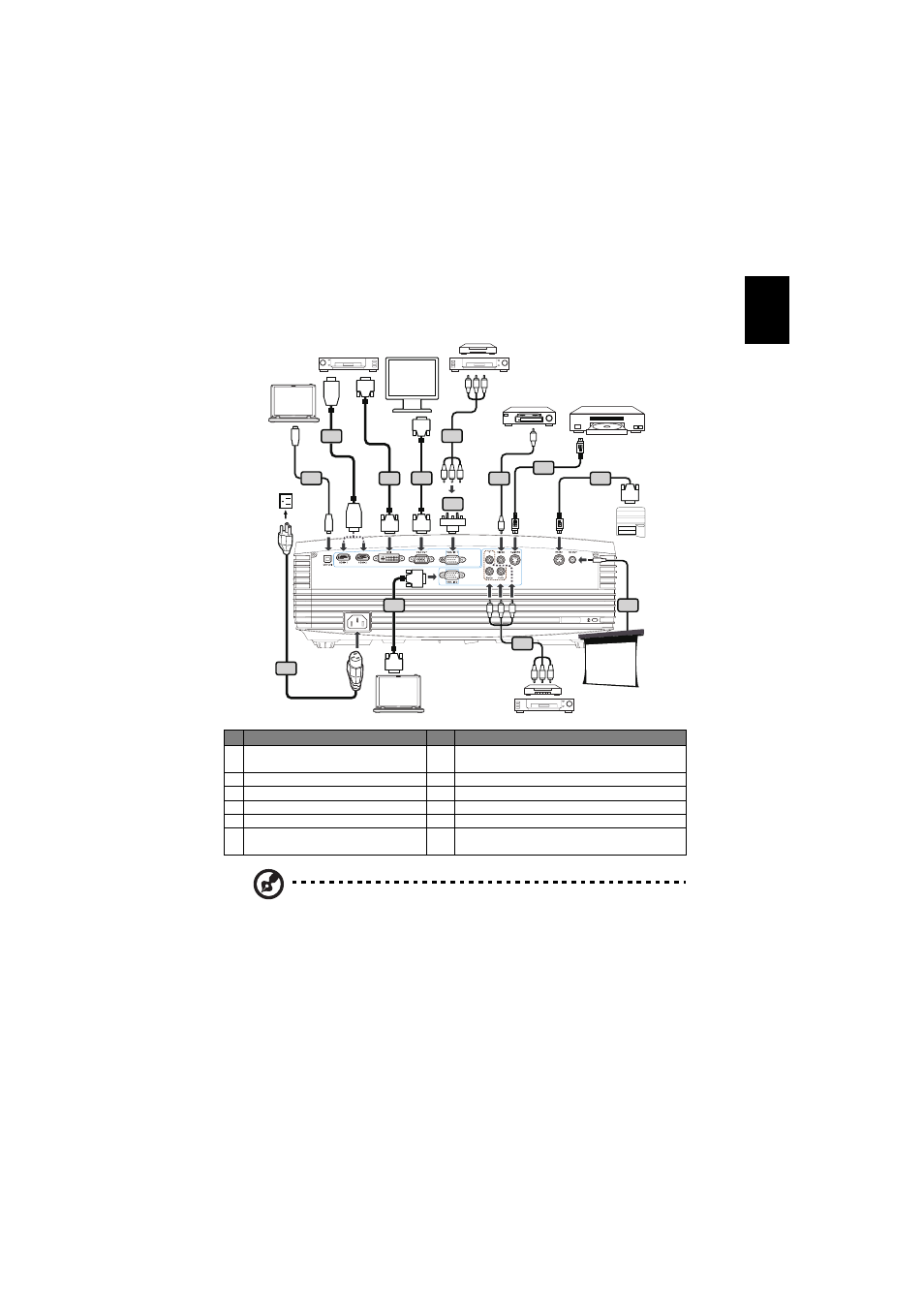

Подключение проектора
Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
#
Описание
#
Описание
1 Кабель питания
7
Кабель раздельного видеосигнала с 3
разъемами RCA
2 Кабель USB
8 Кабель S-Video
3 Кабель HDMI
9 Кабель полного видеосигнала
4 Кабель DVI
10 Кабель RS232
5 Кабель VGA
11 Кабель питания постоянного тока, 12 В
6
Преобразователь сигнала VGA в
сигнал HDTV
1
11
DVI-D
DVI-D
4
2
USB
USB
RS232
RS232
10
D-Sub
D-Sub
5
Y
Y
9
R B G
HDTV adapter
R B G
6
7
8
R B G
7
R
B
G
D-Sub
D-Sub
5
HDMI
HDMI
3
DVD-плеер,
ТВ-приставка,
HDTV-приемник
DVD-плеер
Видеовыход S-Video
Видеовыход
DVD-плеер,
ТВ-приставка,
HDTV-приемник
