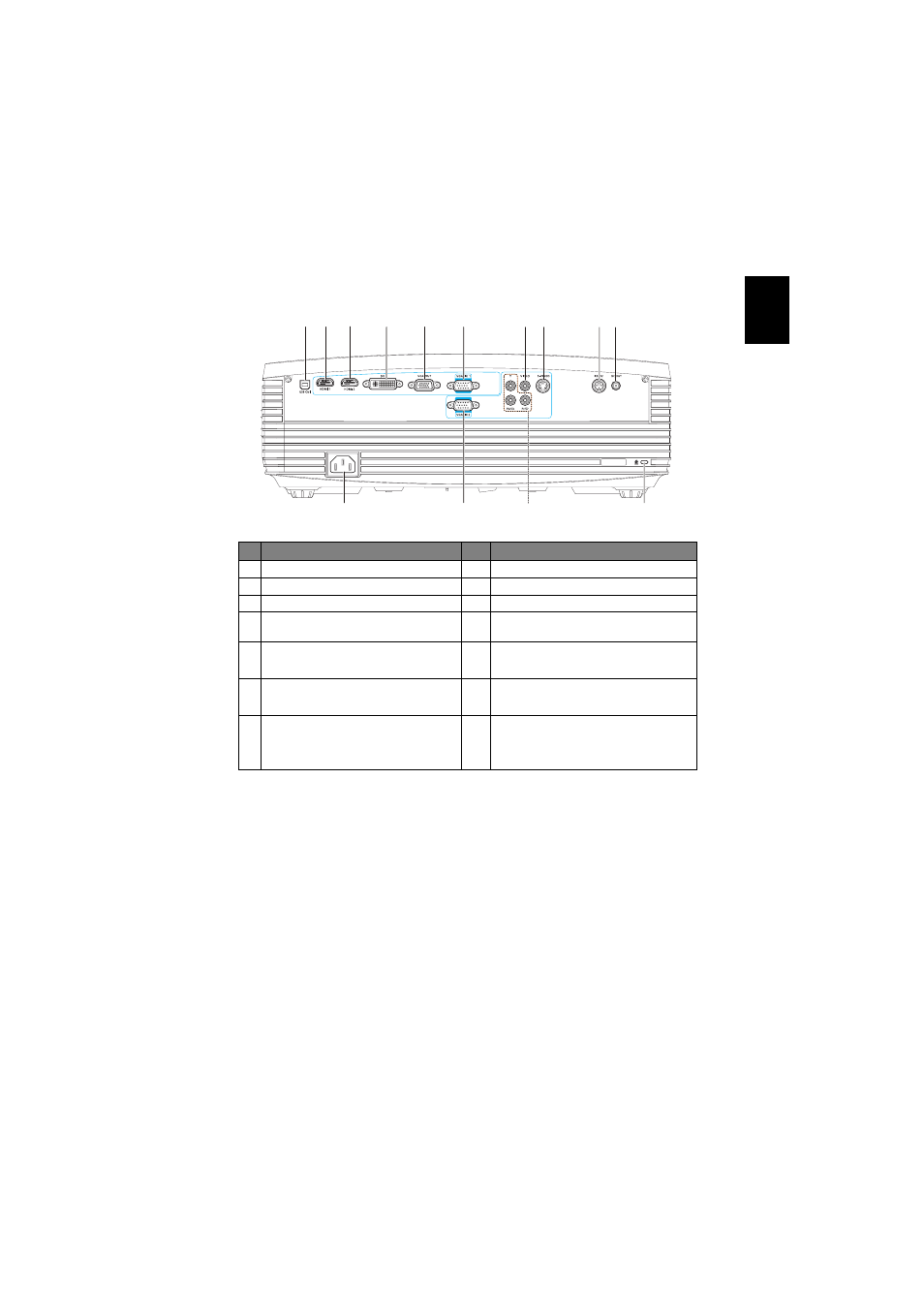

Задняя панель
# Описание # Описание
1 Гнездо питания 8 Разъем входа полного видеосигнала
2 Разъем USB 9 Разъем входа S-Video
3 Разъем HDMI 1 10 Разъем RS232
4 Разъем HDMI 2 11
Выходной разъем питания 12 В,
постоянный ток
5
Разъем входа DVI (для цифрового
сигнала с функцией HDCP)
12
Входной разъем аналогового
видеосигнала ПК (VGA IN 2)
6
Выходной разъем для сквозного
подключения монитора (VGA-Out)
13 Разъем входа YPbPr/YCbCr
7
Входной разъем аналогового сигнала
ПК, HDTV, раздельного видеосигнала
(VGA IN 1)
14 Гнездо замка Kensington™
2 3 5 6 7 8
13
9 10 11
1 14 12
4
