5.
Затяните четыре (4) крепежных винта кронштейна.

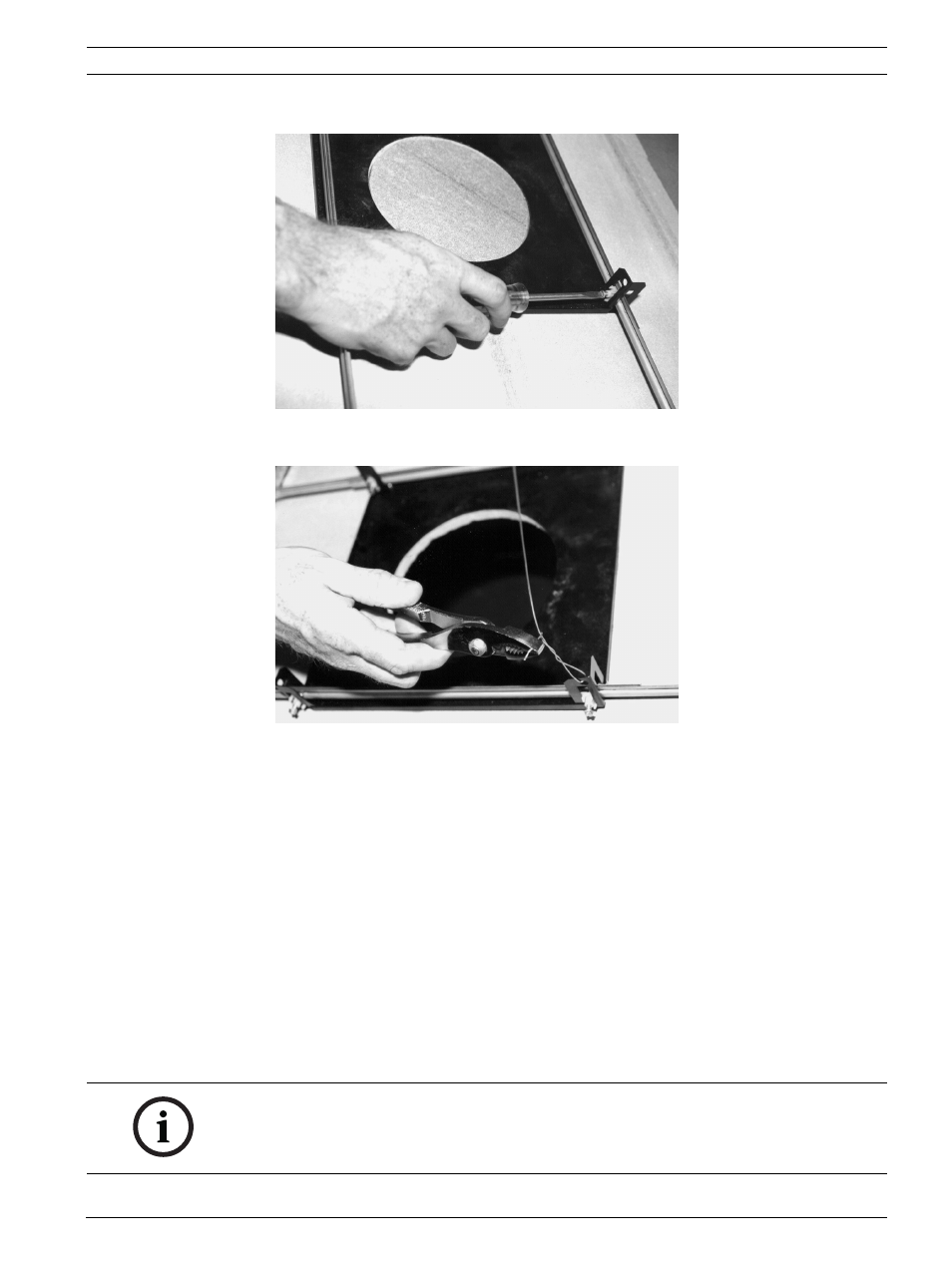

Рисунок 4.4 Затягивание крепежных винтов кронштейна
6.
Прикрепите кронштейн к точке крепления при помощи провода.
Рисунок 4.5 Прикрепите кронштейн
4.6
Проложите проводку интерфейсного блока
Прокладку проводки в интерфейсный блок можно осуществлять через верхнюю или
боковую часть. Воспользуйтесь входящей в комплект резиновой пробкой, чтобы закрыть
отверстие, которое не будет использоваться при прокладке проводов.
4.6.1
Выполните подключения
После прокладки проводов передачи видеосигнала, управляющих данных, питания и
тревожных сигналов:
1.
Прикрепите крепление кабелепровода 3/4" NPS (20 мм) к отверстию, через которое
вы провели провода. Вкрутите внутреннюю гайку в крепление кабелепровода.
2.
Проложите все провода передачи видеосигнала, управляющих данных, питания и
тревожных сигналов через кабелепровод в интерфейсный блок.
3.
Обрежьте и зачистите провода, чтобы обеспечить достаточный провес для
подключения к соответствующим клеммам блока.
ЗАМЕЧАНИЕ!
При установке камеры в потолок сухой кладки, оставьте достаточный запас проводов,
чтобы обеспечить подключение к интерфейсному блоку под потолком. Расположение
контактов см. в , а подключение проводов см. в Таблица 4.1, Страница 60
