ru | Установка на парапет крыши и на трубу
AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07
Руководство по установке
Bosch Security Systems, Inc.
3.7
Подключение проводов к интерфейсной плате трубы
В данном разделе приводятся инструкции по подключению проводов и кабелей к
интерфейсной плате трубы, как показано на рисунке ниже. Характеристики кабелей и
проводов, а также соответствующие рекомендации см. в Раздел 5 Стандарты кабелей и
проводки, Страница 63.

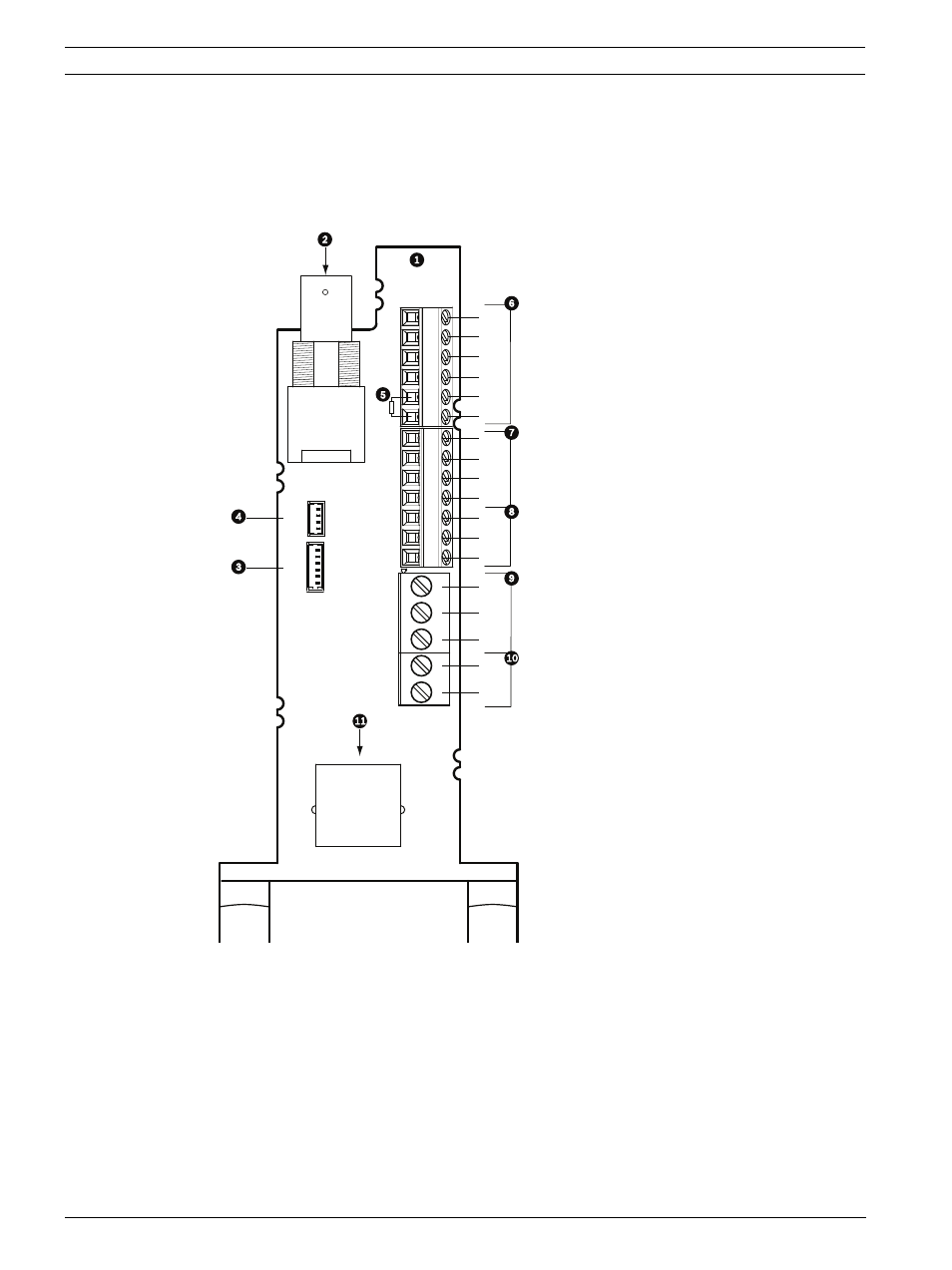

Рисунок 3.10 Разъемы интерфейсной платы трубы
BNC
7
5
6
4
3
2
1
2
1
2
1
3
J102
P107
P101
P102
P103
P104
P106
J101
AGND
A7
A6
A5
A4
A3
AGND
OUT 3
OUT 2
OUT 1
1
2
3
4
5
6
P105
