8.2.1
Подключения питания к камерам для установки
внутри помещений

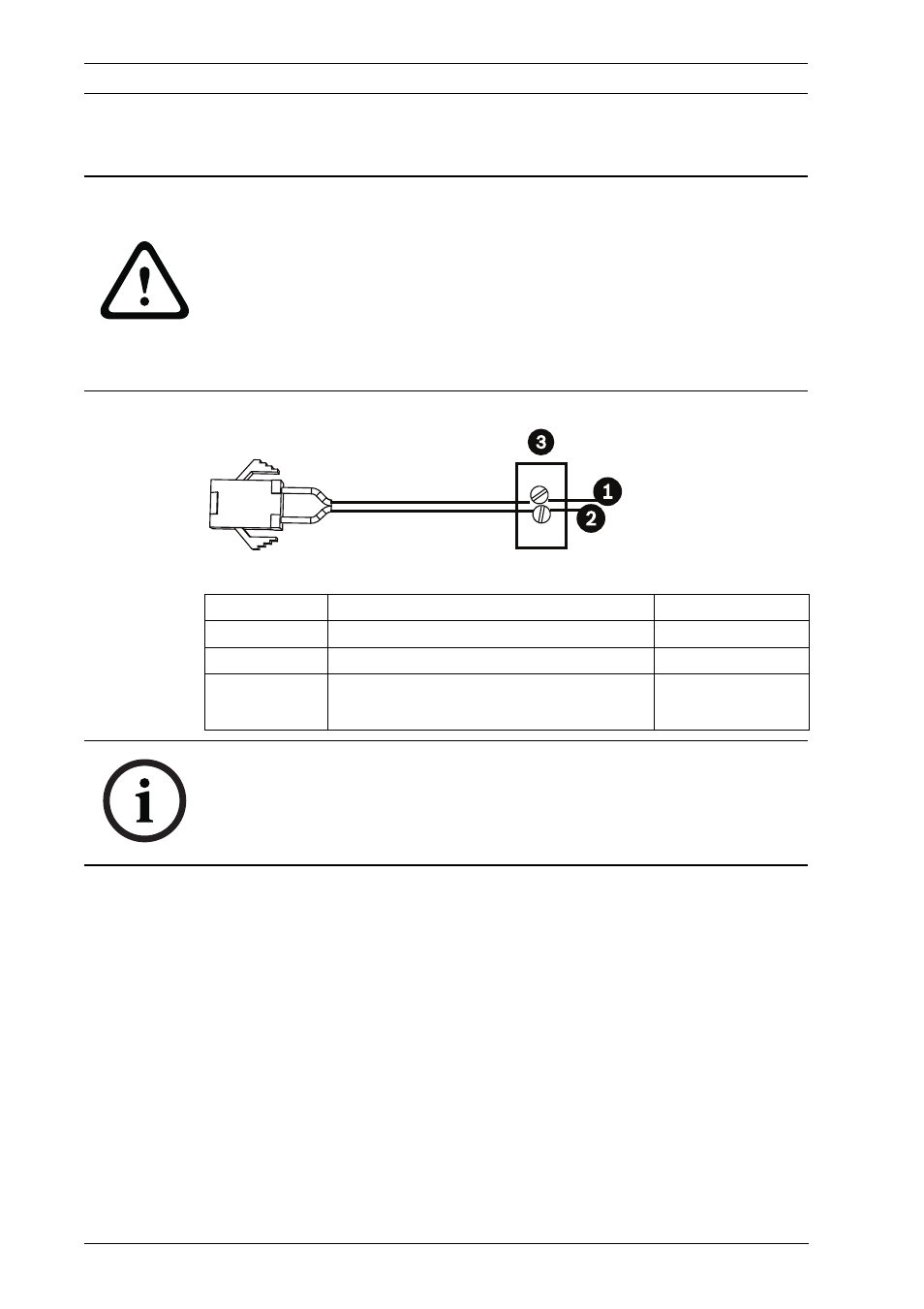

Рисунок 8.1
Шнур питания
Для подключения питания к моделям для установки внутри
помещения:
1.
Расположите кабельный узел с трехконтактным (3)
сочленяющим разъемом на одном конце, а красный и
черный микропроволочные выводы на другом конце.
2.
Подключите один провод источника питания 24 В перем.
тока к черному проводу.
3.
Подключите другой провод источника питания 24 В
перем. тока к красному проводу.
4.
Подключите зеленый заземляющий кабель к
подходящему заземленному кабелепроводу.
ПРЕДУПРЕЖДЕНИЕ!
На модели IP-камер для установки внутри помещений может
подаваться питание со входа питания 24 В перем. тока или
со входа Ethernet. Убедитесь, что на камеру подается
питание только с одного источника.
Информация о подаче питания через Ethernet содержится в
Раздел 8.3 Подключение Ethernet (IP-модели), Страница 75.
Ссылка № Провод
Цвет
1
24 В перем. тока
Красный
2
24 В перем. тока
Черный
3
Источник питания (не входит в
комплект)
не применимо
ЗАМЕЧАНИЕ!
На камеру может подаваться только питание 24 В перем.
тока, 1,2 A. Не подавайте на данную камеру питание 120 В
или 230 В.
