ru | Установка кронштейна для монтажа на
AutoDome Easy II IP
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.

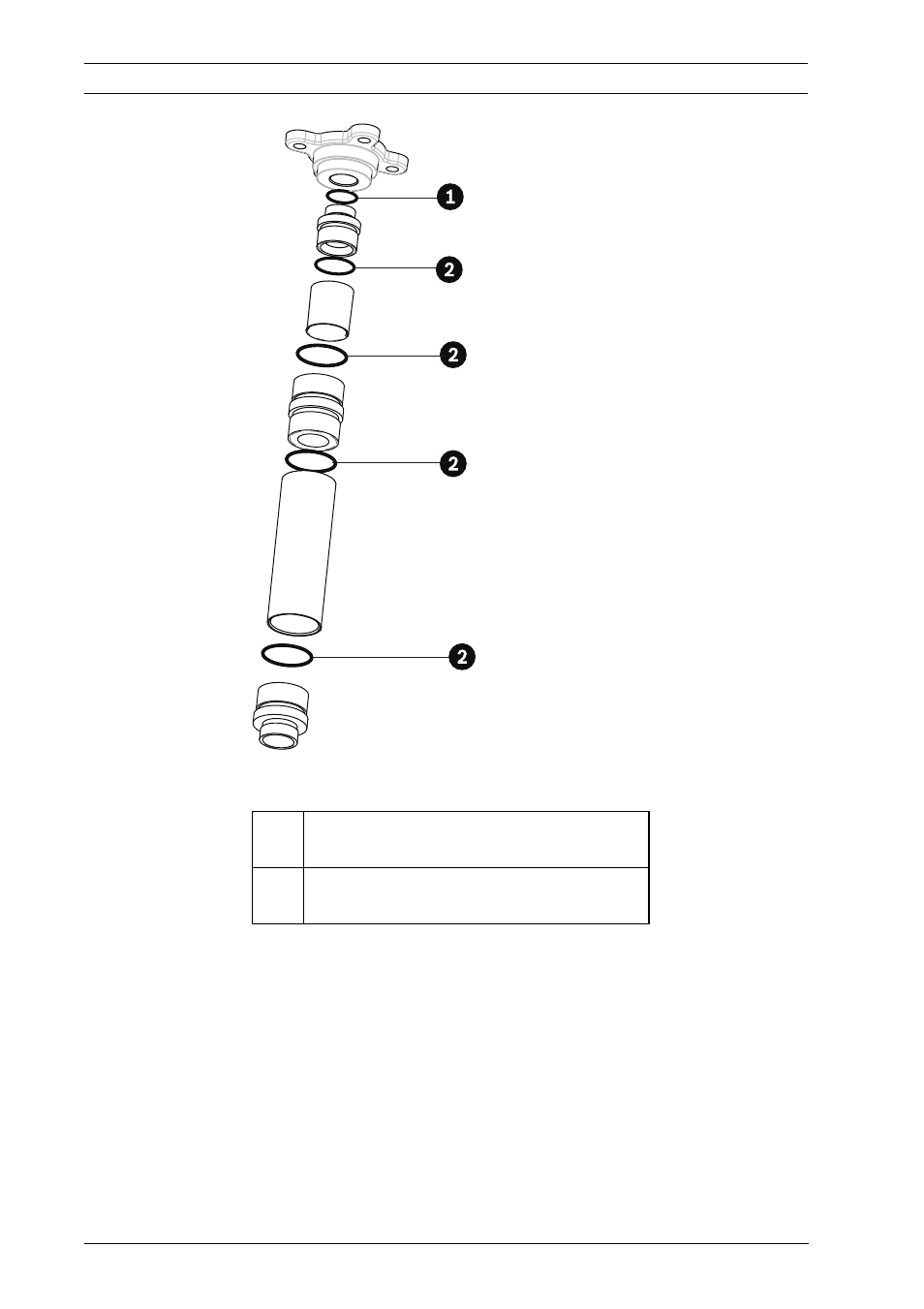

Рисунок 7.3
Расположение уплотнительных колец для
установки вне помещения
a.
Наденьте уплотнительное кольцо 21,82 мм с
внутренним диаметром 3,00 мм (номер 1, выше)
между резьбой фланца и резьбой верхней муфты.
b.
Наденьте уплотнительное кольцо 29,74 мм с
внутренним диаметром 3,00 мм (номер 2, выше)
между любым элементом между трубой и муфтой.
1
уплотнительное кольцо 21,82 мм,
внутренний диаметр 3,00 мм
2
уплотнительное кольцо 29,74 мм,
внутренний диаметр 3,00 мм
