84
ru | Тревожные и релейные подключения
AutoDome Easy II
F.01U.164.478 | 3.0 | 2010.12
Руководство по установке
Bosch Security Systems, Inc.
2.
В главном меню AutoDome Easy II выберите Настройка
тревоги>Настройка входов, и установите Тревожный
вход № на НЗ Подробные сведения о контактах и
состояниях приведены в таблице ниже.
9.3
Тревожные выходы
Камера AutoDome Easy II имеет один (1) тревожный выход:
реле с сухим контактом.

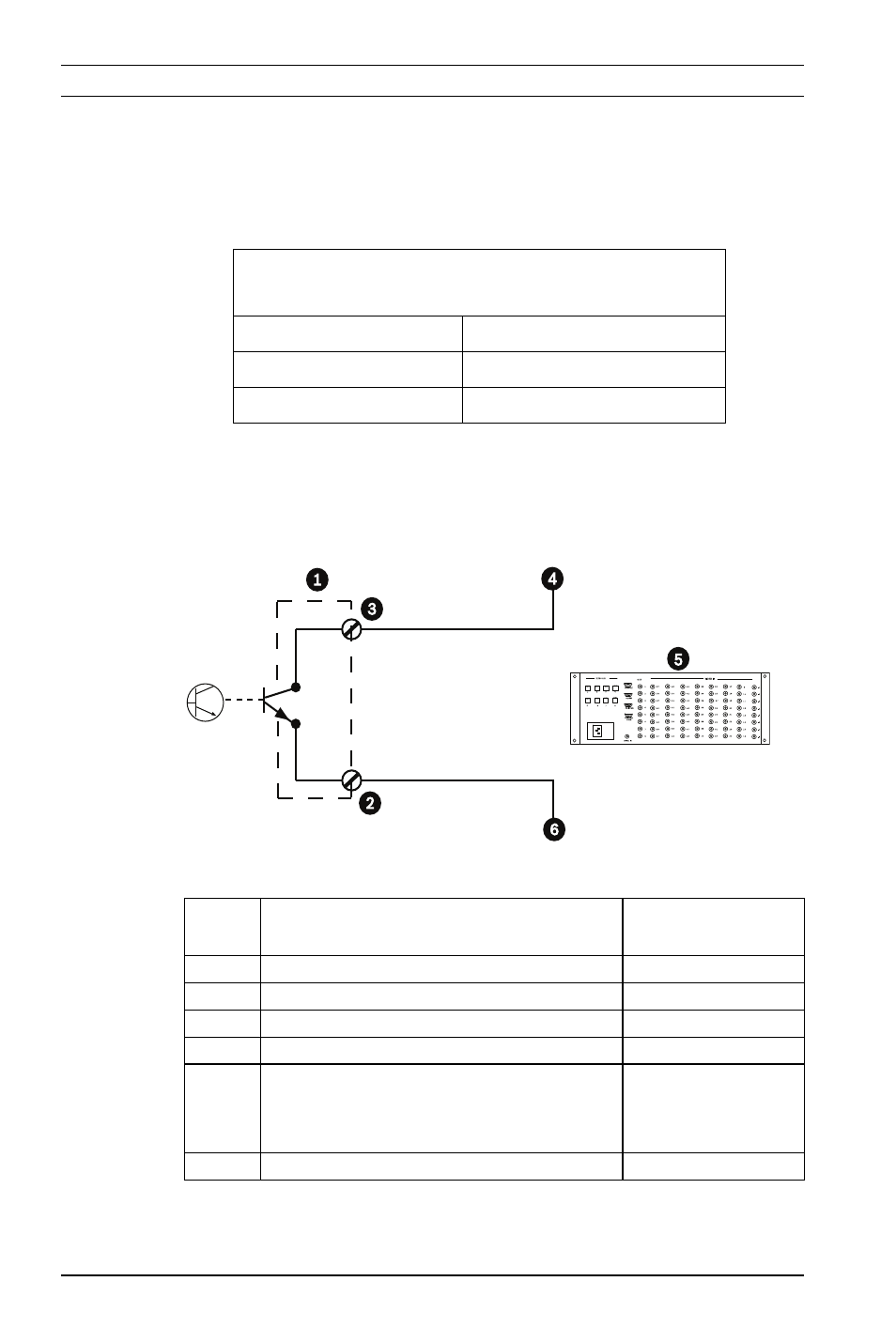

Рисунок 9.4 НР - Нормально разомкнутый
Состояние AutoDome Easy II:
запрограммировано на НЗ
Цепь
Индикация тревоги
Разомкнуто
Тревога
Замкнуто
Нормально
Ссылк
а №
Описание
Цвет
1
Купольная камера
не применимо
2
Нормально разомкнутый
Белый
3
Заземление
Зеленый
4
Тревожный вход
не применимо
5
Устройство, не входящее в
комплект (т.е. Allegiant или
цифровой видеорегистратор)
не применимо
6
Заземление/Общее
не применимо
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
C
E
B
NPN
