AutoDome Easy II
Установка кронштейна для встроенного монтажа |
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 3.0 | 2010.12
12. Убедитесь, что устройство отцентрировано.

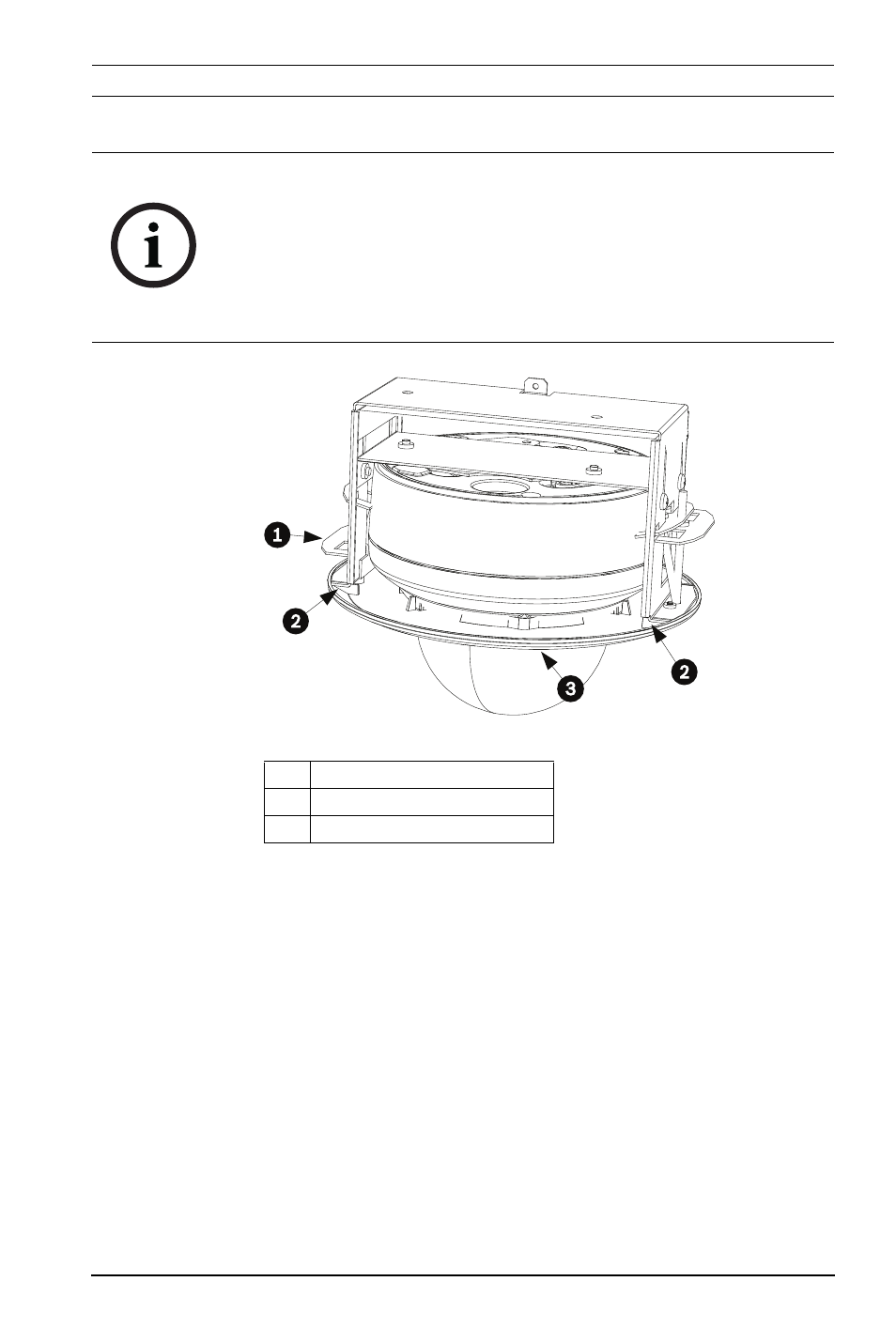

Рисунок 6.10 Выравнивание накладного кольца
13. Выровняйте накладное кольцо таким образом, чтобы
винты совместились со смещенными относительно
центра отверстиями.
Примечание: Два (2) комплекта поднятых выступов на
каждой стороне накладного кольца совмещены с
зажимами.
14. Используйте ключ T-10 из комплекта, чтобы ввинтить
два (2) предохранительных стопорных винта накладного
кольца в монтажный кронштейн.
15. Вставьте накладное на место до фиксации. Чтобы
убедиться в надежности фиксации, попробуйте слегка
повернуть устройства. Примечание: Устройство не
должно поворачиваться.
ЗАМЕЧАНИЕ!
Кронштейн для встроенного монтажа оснащен
дополнительной предохранительной точкой соединения. Во
избежание травмы прикрепите страховочный провод от
надежной анкерной точки над потолком к данной точке
соединения.
1
Зажим
2
Выступы
3
Накладное кольцо
