ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU03895

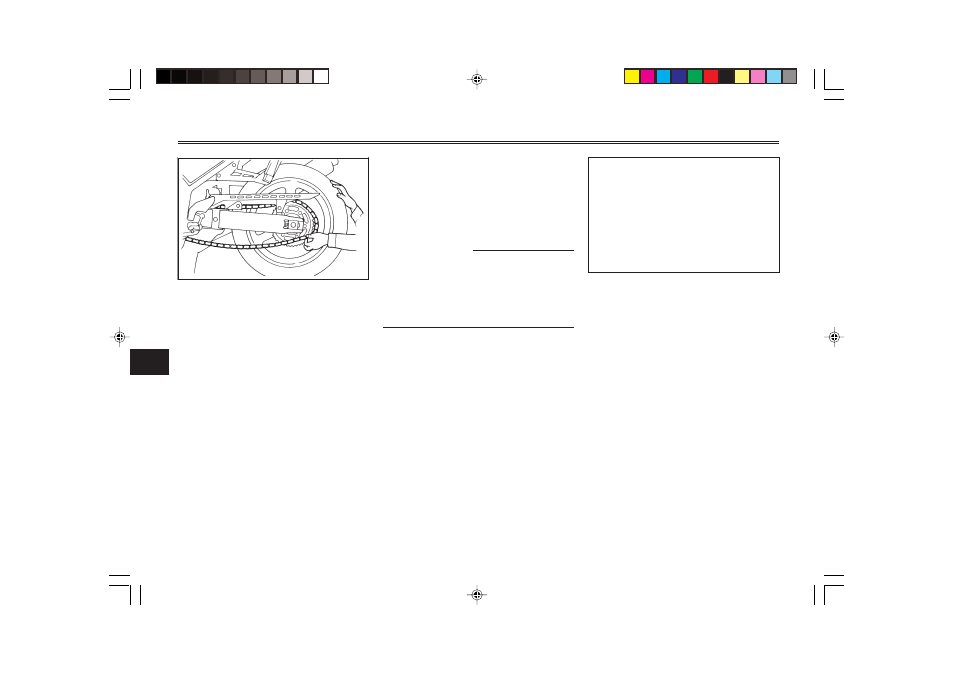

Как установить заднее колесо
1. Установите колесо и крон-
штейн тормозной скобы в ис-
ходное положение.
2. Пропустите ось колеса через
кронштейн тормозной скобы и
через колесо с правой сторо-
ны и наверните гайку оси.
3. Наденьте приводную цепь на
заднюю звездочку, после чего
отрегулируйте натяжение при-
водной цепи. (Описание опера-
ции регулировки натяжения
приводной цепи приведено на
стр. 6-31.)
4. Присоедините реактивную
тягу тормоза к кронштейну
тормозной скобы, вставив
болт и затянув гайку.
5. Установите тормозную скобу,
закрепив ее болтами.
ПРИМЕЧАНИЕ :
Обеспечьте достаточное рас-
стояние между тормозными ко-
лодками перед тем, как устано-
вить тормозную скобу на тормоз-
ной диск.
6. Снимите мотоцикл с цен-
тральной подставки для того,
чтобы заднее колесо опусти-
лось на землю.
7. Затяните гайку оси, болты
крепления тормозной скобы и
гайку реактивной тяги тормо-
за с требуемыми моментами.
Моменты затяжки:
Гайка оси:
150 Н.м (15,0 кгс.м)
Болт тормозной скобы:
40 Н.м (кгс.м)
Гайка реактивной тяги тор-
моза:
23 Н.м (2,3 кгс.м)
