ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

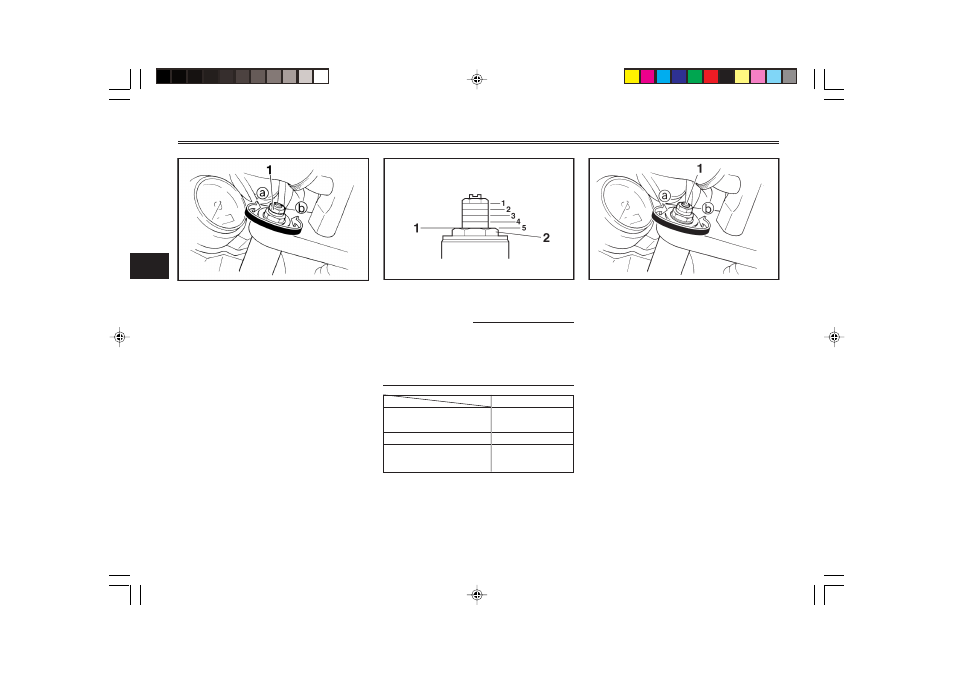

1. Болт регулировки предварительного натяга
пружины
Предварительный натяг пружин
Для того, чтобы увеличить пред-
варительный натяг и таким об-
разом увеличить жесткость под-
вески, вращайте регулировочные
болты на обеих стойках вилки в
направлении a. Для уменьшения
предварительного натяга и обес-
печения более мягкой подвески
вращайте регулировочные болты
обеих стоек вилки в направлении
b
.
1. Текущее положение
2. Болт колпака передней вилки
ПРИМЕЧАНИЕ :
Совмещайте соответствующую
канавку на регулировочном меха-
низме с верхней плоскостью бол-
та колпака передней вилки.
Минимальный
(мягкая)
Стандартный
Максимальный
(жесткая)
Установка
5*
2
1
* При регулировочном болте, полно-
стью завернутом в направлении b.
1. Винт регулировки усилия демпфирования от-
боя
Усилие демпфирования отбоя
Для того, чтобы увеличить уси-
лие демпфирования отбоя и та-
ким образом сделать его демп-
фирование более жестким, вра-
щайте регулировочные винты на
обеих стойках вилки в направле-
нии a. Для уменьшения усилия
демпфирования отбоя и, следова-
тельно, для смягчения его демп-
фирования, вращайте винты регу-
лировки на обеих стойках вилки
в направлении b.
