18
ru | Соединение
Микширующий усилитель Plena
PLE-1MExx0-xx | V1.0 | 2011.04
Руководство по установке и эксплуатации
Bosch Security Systems B.V.
6
Соединение
6.1
Подключение входов
6.1.1
Приоритетный микрофон (вход 1)
Приоритетный микрофон PLE-1CS или PLE-1SCS (или общая вызывная станция), который
может использоваться с функцией PTT («нажми и говори»), должен быть подключен к
микрофонному/линейному входу 1. Режим PTT можно активировать с помощью DIP-
переключателя (2) на задней панели устройства. Микрофонный/линейный вход 1 имеет
приоритет над всеми остальными микрофонными/линейными входами.
Микрофонный/линейный вход 1 имеет винтовую клемму с евроразъемом.
Винтовая клемма с евроразъемом имеет вход триггера, который можно использовать с
евроразъемами и разъемами XLR.

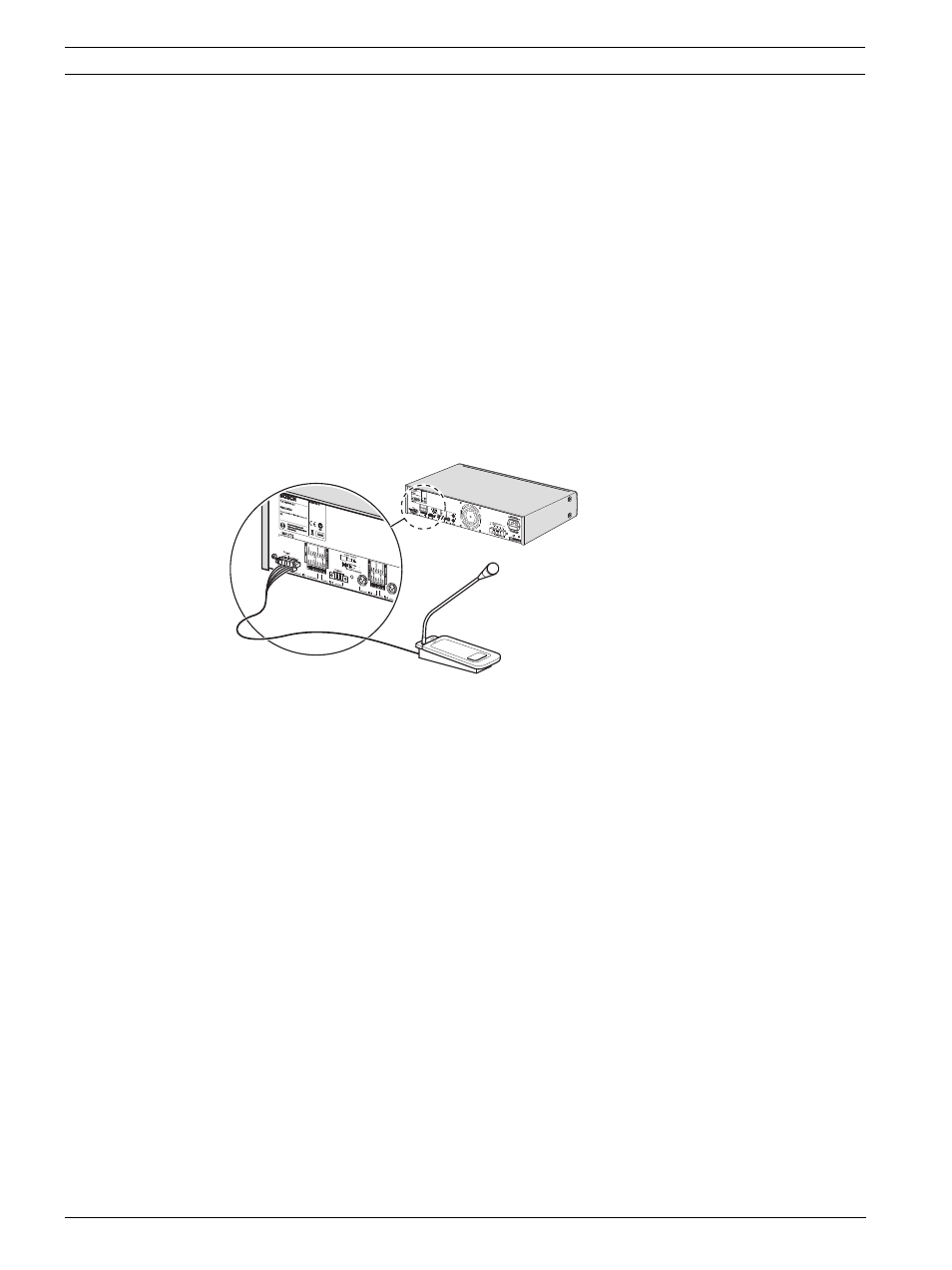

Рисунок 6.1
Евроразъем с триггером
6.1.2
Второй микрофон (вход 2)
Подключите второй микрофон к микрофонному/линейному входу 2
Установите DIP-переключатель (расположен рядом с разъемом XLR) в требуемое
положение. См. Раздел 7.1 Настройки устройства.
