Элементы управления, разъемы и индикаторы
3.4.1
Передняя панель

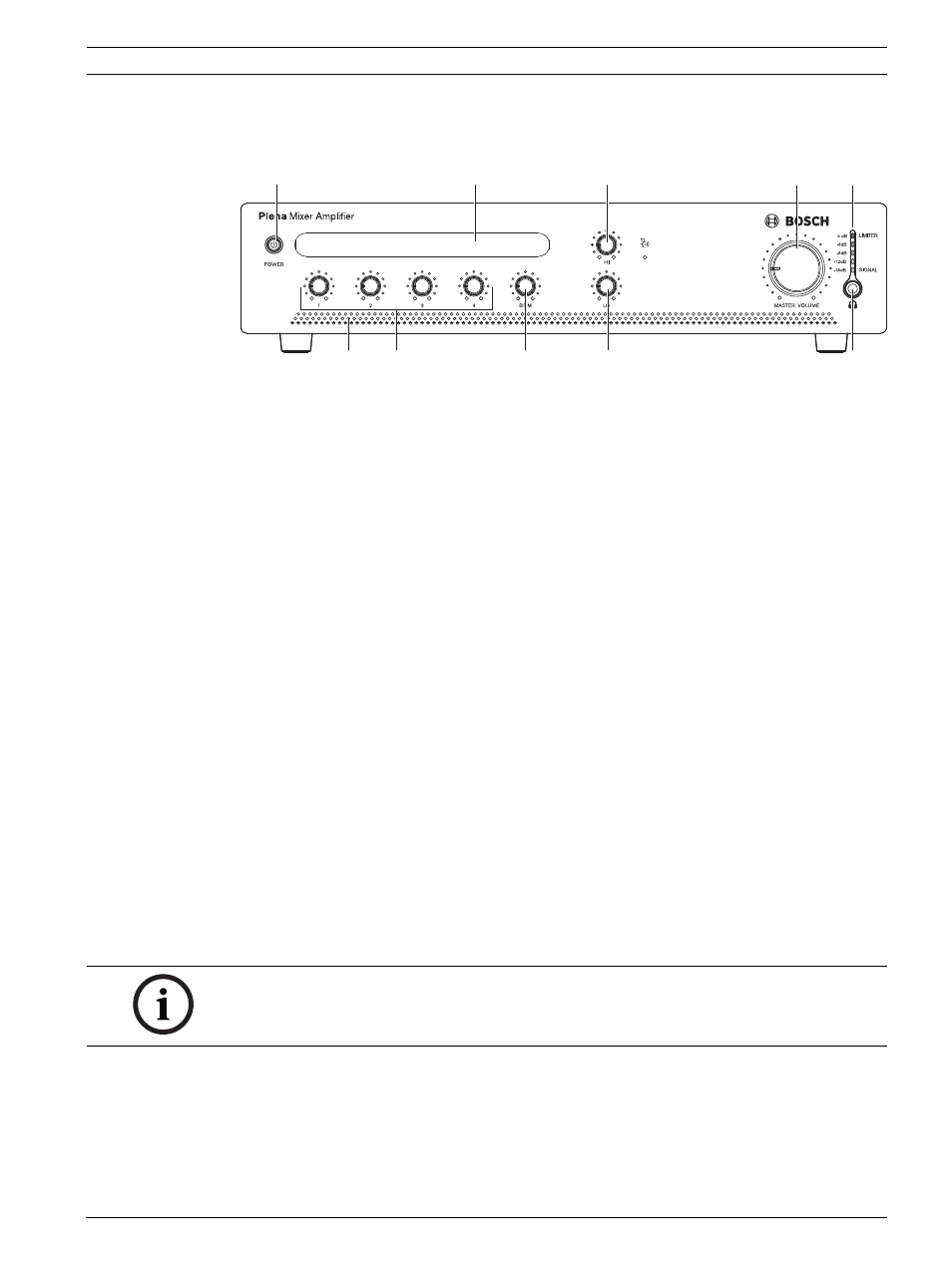

Рисунок 3.1
Передняя панель
№
Описание
1
Кнопка включения питания
2
Держатель ярлыка для заданного пользователем описания
микрофонного/линейного входов (ярлыки создаются пользователем
самостоятельно).
3
Регулятор уровня высоких частот
4
Регулятор общего уровня громкости
5
Индикатор уровня выходного сигнала (-18 дБ, 0 дБ)
6
Разъем для подключения наушников
7
Регулятор уровня низких частот
8
Регулятор громкости источника музыки (вход 5)
9
Регулятор уровня входного сигнала
–
микрофонного/линейного входа 1
–
микрофонного/линейного входа 2
–
микрофонного/линейного входа 3
–
микрофонного/линейного входа 4
10
Вентиляционные отверстия
8
9
7
6
1
2
3
4
5
10
ЗАМЕЧАНИЕ!
Не блокируйте приток воздуха в устройство.
