3
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Приставка может быть подключена к телевизору с использованием трех вариантов:
a
Через стандартный разъем SCART. Это универсальное подключение, доступное практически для
всех телевизоров, но при этом телеканалы высокой четкости будут отображаться в стандартном
разрешении 576i.
a
Через цифровой интерфейс HDMI. Это современное подключение поддерживает высокие
разрешения вплоть до 1080i и позволяет получить наилучшее качество изображения, раскрывая все
преимущества телеканалов высокой четкости HDTV.
a
Через разъемы компонентного видеовыхода YUV (YPbPr). Это подключение также поддерживает
высокие разрешения телеканалов HDTV и является альтернативой цифровому подключению HDMI.

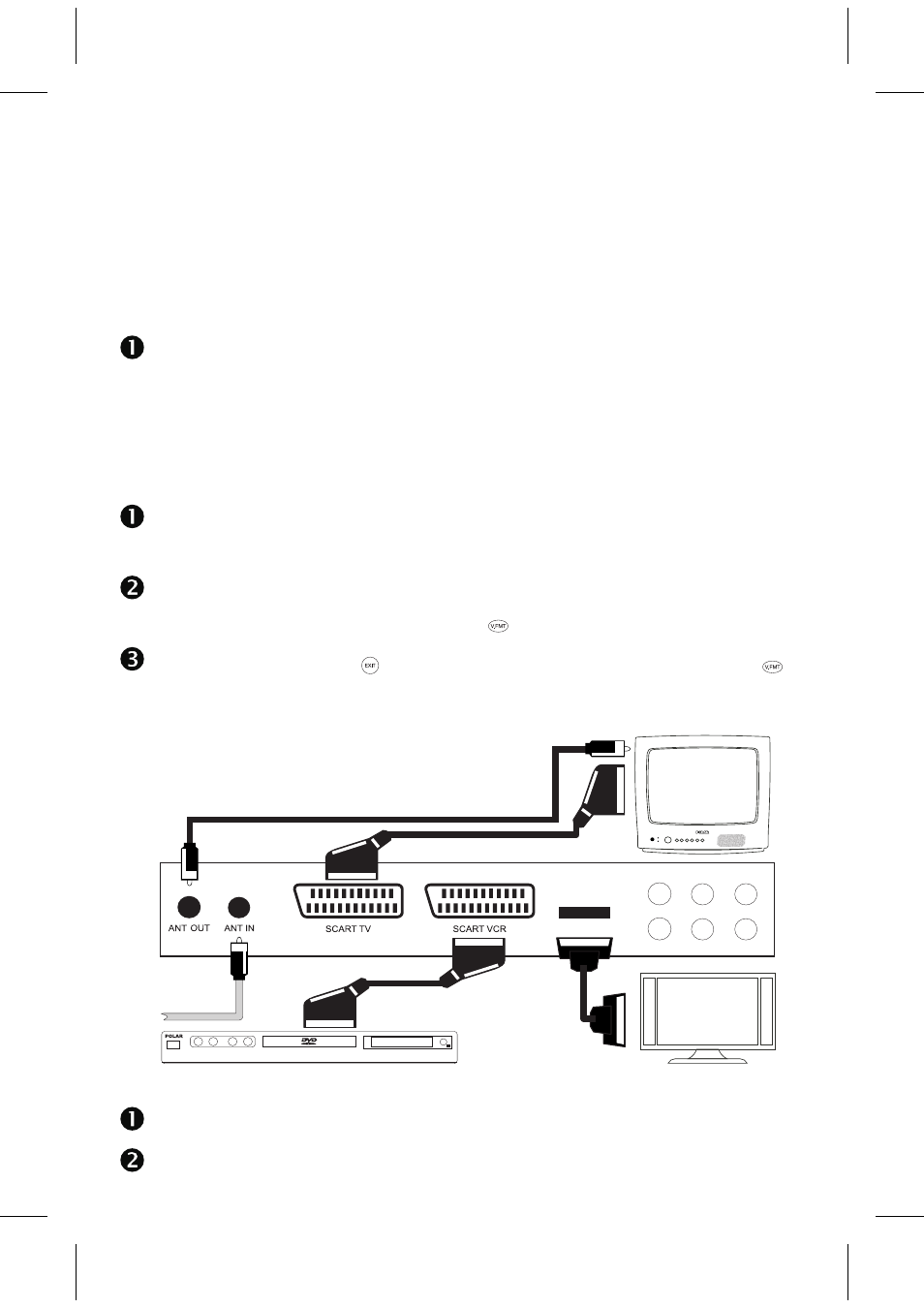

Подключение через SCART или входы RCA ("тюльпаны")
Подключите штекер антенного кабеля к разъему ANT IN приставки. С помощью соединительного кабе
ля подключите телевизор к разъему приставки SCART TV и переведите телевизор в видеорежим.
a
При подключении через вход SCART(RGB) для улучшения качества изображения включите при
ставку в режим RGB в меню "ТВ СИСТЕМА", см. п. "ПАРАМЕТРЫ ВИДЕОСИГНАЛА И ЗВУКА" (убеди
тесь, что Ваш телевизор поддерживает этот режим).
a
Если в Вашем телевизоре присутствует только вход AV на разъемах RCA (желтый, красный и белый
разъемы типа "тюльпан"), используйте переходник SCART RCA для подключения к разъему SCART
приставки.
Подключение через цифровой интерфейс HDMI
Подключите штекер антенного кабеля к разъему ANT IN приставки. Выполните подключение по
интерфейсу HDMI, для этого соедините выход HDMI приставки со входом HDMI телевизора
соответствующим кабелем, затем переведите телевизор в режим интерфейса HDMI. При этом
подключении цифровые сигналы видео и звука передаются по одному кабелю.
Установите разрешение изображения в меню приставки "ТВ СИСТЕМА" в соответствии с возможнос
тями Вашего телевизора, при необходимости выберите формат цифрового звукового сигнала, см. п.
"ПАРАМЕТРЫ ВИДЕОСИГНАЛА И ЗВУКА". Для последовательного переключения видеорежимов во
время просмотра телепрограмм используйте кнопку .
В случае включения неподдерживаемого разрешения, при котором пропадает изображение на
экране, трижды нажмите кнопку для выхода из меню приставки, и затем нажимайте кнопку до
появления изображения видеорежима 576i.
Если Ваш телевизор содержит цифровой видеовход DVI, то
для подключения разъема DVI телевизора к разъему HDMI
приставки используйте переходник HDMI DVI. Звуковой
сигнал подключите отдельным кабелем, соединив RCA
разъемы приставки L и R с разъемами RCA телевизора
(красный и белый).
* Дополнительные подключения
Для просмотра аналоговых программ, принимаемых на внешнюю антенну, присоедините выход прис
тавки ANT OUT к антенному входу телевизора.
Для одновременного использования приставки и DVD проигрывателя (видеомагнитофона) подключи
те DVD проигрыватель к разъему SCART VCR.
ВНЕШНЯЯ
АНТЕННА
HDMI
L
R
COAXIAL
Y
Pb
Pr
АНТЕННЫЙ ВХОД*
ТЕЛЕВИЗОР
ТЕЛЕВИЗОР
HDTV
DVD ПРОИГРЫВАТЕЛЬ, ВИДЕОМАГНИТОФОН
AUDIO VIDEO ВХОД SCART (RGB)
SCART ВЫХОД*
HDMI
