2

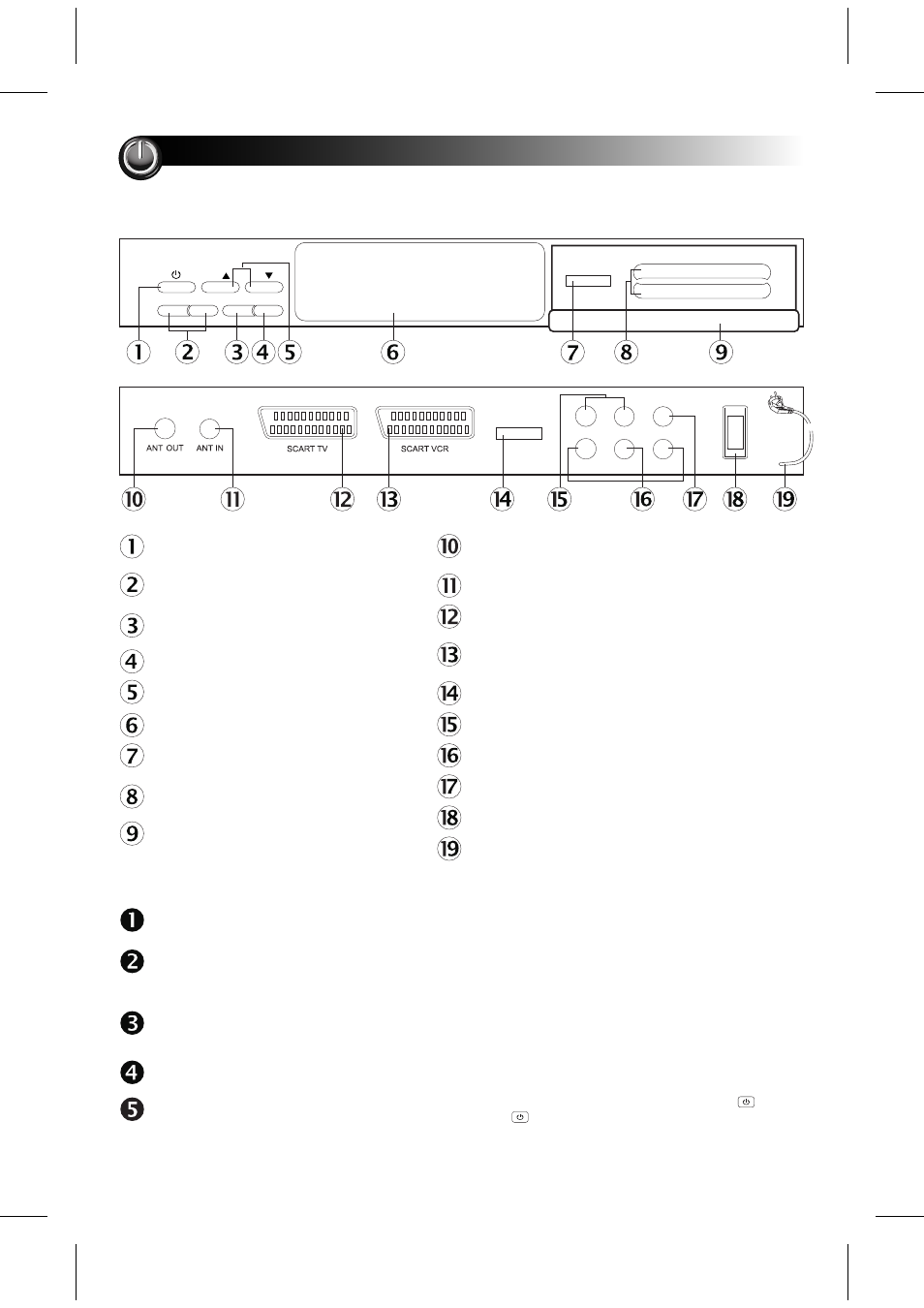

Кнопка включения/выключения режима
ожидания.
Кнопки управления уровнем громкости.
Кнопка подтверждения выбора пара
метра в меню.
Кнопка вызова экранного меню.
Кнопки переключения каналов.
Дисплей.
Разъем USB.
Два слота для CAM модулей системы
условного доступа.
Защитная крышка.
Антенный выход для подключения аналогового
телевизора или видеомагнитофона.
Вход для антенного кабеля.
Разъем SCART (выход) для подключения телевизора.
Разъем SCART (вход) для подключения видео
магнитофона или DVD проигрывателя.
Цифровой выход HDMI.
Линейный стеревыход звука (для видеовыхода YUV).
Компонентный видеовыход YUV.
Коаксиальный звуковой цифровой выход.
Тумблер включения/выключения электропитания.
Сетевой шнур.
УСТРОЙСТВО ПРИСТАВКИ
УСТРОЙСТВО ПРИСТАВКИ И ЕЕ УСТАНОВКА
ВКЛЮЧЕНИЕ ПРИСТАВКИ
Подключите штекер антенного кабеля к разъему ANT IN. Подключение штекера антенны производится
только при отключенной от сети приставке!
Подключите телевизор к приставке через разъем SCART TV. Если Ваш телевизор имеет цифровой
вход HDMI или компонентный вход YUV (YPbPr), то выполните подключения в соответствии со схемой
(см.п. "Подключение внешних устройств").
Включите вилку шнура питания в сетевую розетку и переведите тумблер питания на задней панели в
положение "ON". Приставка включится автоматически через несколько секунд. Приставка рассчитана
на работу от сети переменного тока 220 В, 50/60 Гц.
Переведите телевизор в режим AV.
Включенную в сеть приставку можно перевести в дежурный режим нажатием кнопки пульта
дистанционного управления; повторное нажатие кнопки переводит приставку в рабочий режим.
Задняя панель
HDMI
L R COAXIAL
Y Pb Pr
Передняя панель
CH CH
VOL- VOL+ OK MENU
USB
