7.4 Управление разъемом внешнего вывода

После подключения какого-либо устройства к выходным разъемам внешнего интерфейса ввода/
вывода (информацию о подключении см. в документе Руководство по установке) выполните
приведенную ниже процедуру, которая позволит настроить камеру для надлежащего взаимодействия
с этим устройством и соответствующим образом переименовать кнопки внешних устройств на панели
управления.

1.

Перейдите к закладке [Setup (Настройка)].

2.

В левой части экрана в [Advanced (Дополнительно)] нажмите [External Output (Внешний вывод)].

3.

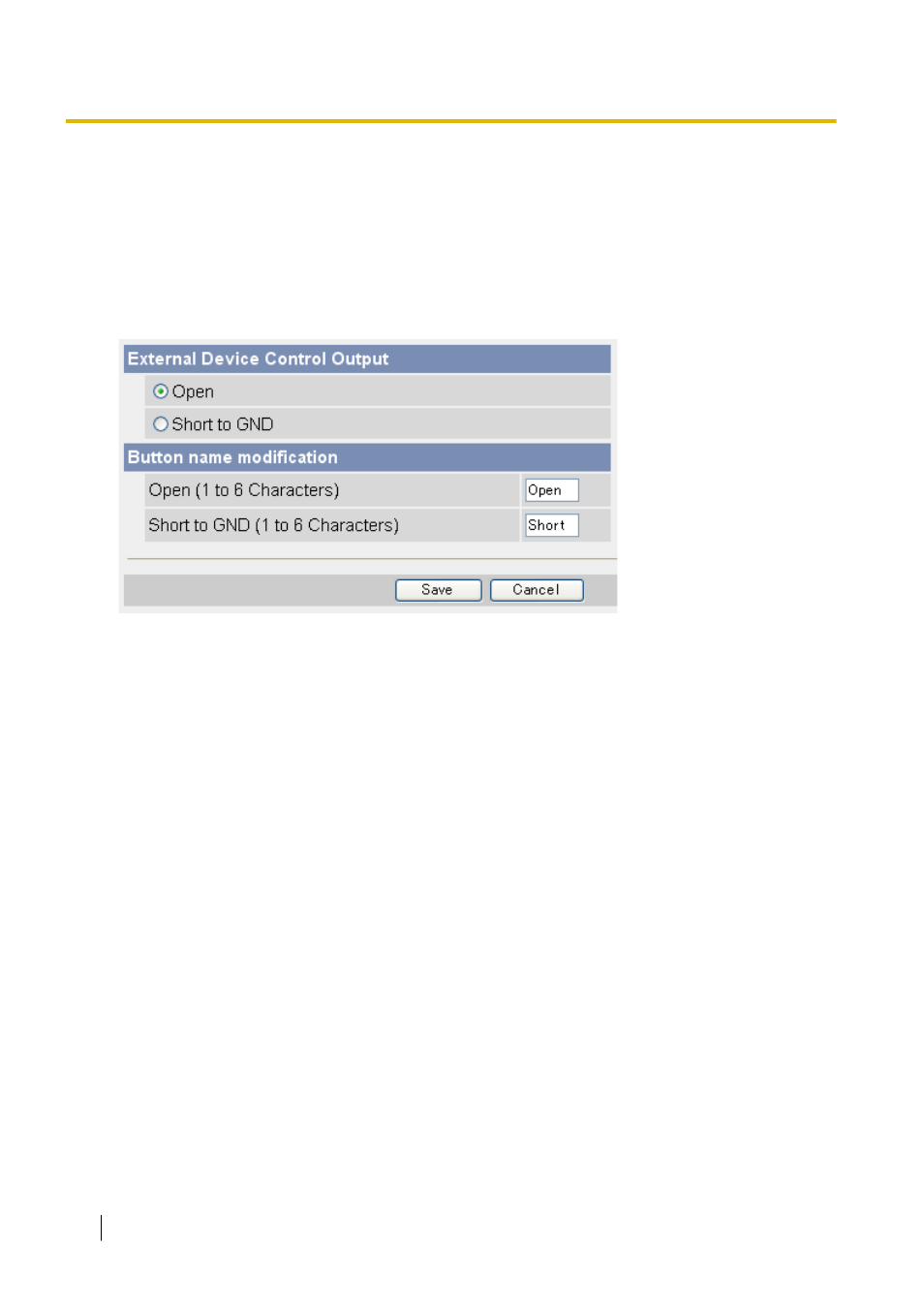

В [External Device Control Output (Управление выводом на внешнее устройство)] выберите
требуемую настройку.

[Open (Открыто)]: в момент включения внутренний транзистор камеры выключается, и камерой
выдается сигнал с высоким импедансом.

[Short to GND (Замкнуто на GND)]: в момент включения внутренний транзистор камеры
включается и электрически замывается на контакт GND, и камерой выдается сигнал с низким
импедансом (0 В).

4.

В [Button name modification (Управление выводом на внешнее устройство)] при необходимости
измените названия кнопок внешних устройств на панели управления. Обратите внимание, что
вводить [Space (Пробел)], [“], [‘], [&], [<] и [>] нельзя.

5.

Выберите [Save (Сохранить)].

134

Инструкции по эксплуатации

7.4 Управление разъемом внешнего вывода
