Инструкция по эксплуатации Carrier 40LZA_38LZA
Страница 6
6

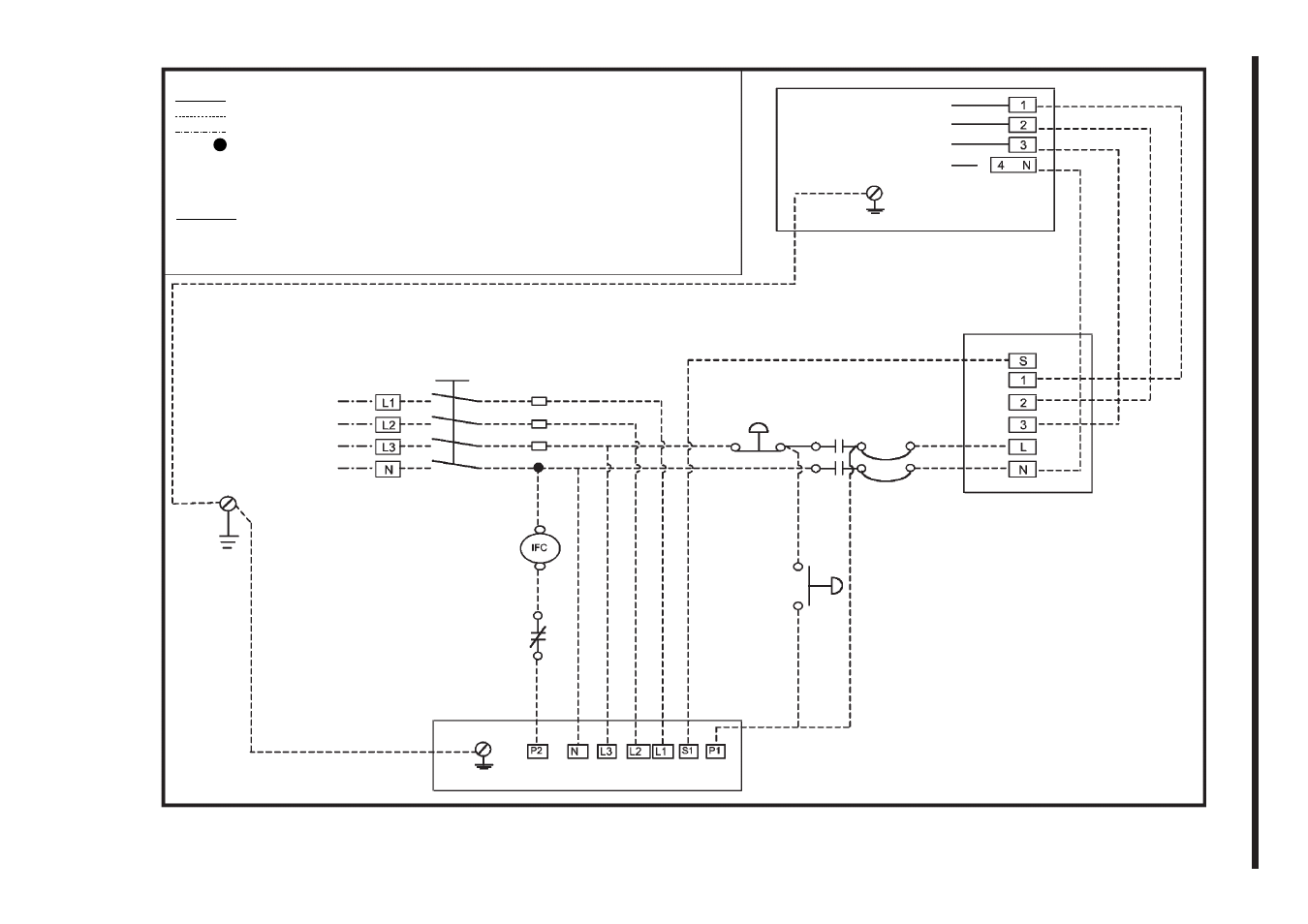

Рис. 6. Электрическая монтажная схема внутренних блоков канального типа 40LZA080, 100 и 125
Силовое питание
400 В - 3 фазы - 50 Гц
Главная
контактная
колодка
Главный
выключатель
ВКЛ.
Заземление
ВыКЛ.
Контактор
вентилятора
внутреннего
блока
Контактор
и реле перегрузки
вентилятора
внутреннего блока
Низкая скорость - белый
Средняя скорость - черный
Высокая скорость - коричн.
Нейтраль - синий (2)
Термостат
Внутренний блок
Реле перегрузки
двигателя
внутреннего
вентилятора
Плавкий
предохранитель/
выключатель
Заземление
Обозначения:
Соединения, выполненные на заводе
Соединения системы управления, выполн. на месте установки
Силовые подключения, выполн. на месте установки
Сращивание проводов
Внимание: перед тем, как открыть клеммную коробку для подключения или обслуживания,
выключите питание агрегата.
Замечания:
1. Все устройства приобретаются отдельно и подключаются на месте установки.
2. Компрессоры и двигатели вентиляторов имеют внутреннюю защиту от перегрева.
Внутренний блок - 40LZA080, 100 или 125
Внешний блок - компрессорно-
конденсаторный агрегат 38LZA080, 100 или 125
Внешний блок
Заземление
