Дренаж конденсата

В процессе монтажа выровняйте положение блока. Одно
из его дренажных отверстий будет использоваться для
удаления конденсата, а другое нужно закрыть пробкой
(она входит в комплект поставки внутреннего блока
канального типа). При подключении дренажа соблюдайте
санитарные нормы.

В дренажной трубке нужно сделать гидравлический затвор
(сифон), препятствующий возврату конденсата в агрегат
и появлению неприятного запаха. Размеры сифона
показаны на рис. 3

Фильтр

Воздушный фильтр входит в комплект поставки
внутреннего блока канального типа. Фильтр в прямо-
угольном каркасе (размеры - в таблице 2) можно легко
вставить или вынуть с задней стороны агрегата, сняв
предварительно боковые уголки (рис. 4).

Загрязненный фильтр не подлежит очистке, его
необходимо заменить новым. Фильтры одноразового
применения можно заказать у дилера Carrier.

Внимание:
В большинстве случаев рекомендуется использовать
дополнительный поддон для конденсата. Установите
водонепроницаемый поддон под секцией теплообменника.
В него будет стекать конденсат, если дренажная трубка
засорится. Дополнительный поддон для конденсата
должен иметь трубку для слива воды диаметром не менее
12,7 мм, расположенную в легко доступном месте.
Дренажную трубку нельзя подключать непосредственно
к водопроводно-канализационной сети или использовать
для общего удаления конденсата из агрегата.

Фреоновый трубопровод

Трубы линии всасывания и жидкостной линии
холодильного контура подключаются к внутренним блокам
серии 40LZA при помощи раструбных соединений и пайки
(см. таблицу 1). Используйте метод соединения труб,
описанный в “Руководстве по проектированию систем
кондиционирования Carrier”. Пайку нужно производить,
заполнив трубы азотом, чтобы предотвратить их
окисление. Перед пайкой оберните обе линии
трубопровода мокрой тканью, чтобы защитить от нагрева
внутреннюю изоляцию и механизмы агрегата, а также
изоляцию жидкостной линии и линии всасывания.

Таблица 2: Размеры каркаса фильтра (в миллиметрах)

Модель

Длина

Ширина

Толщина

40LZA 080/100/125

1344

452

12

Доступ к агрегату

Доступ ко всем внутренним компонентам внутреннего
блока канального типа осуществляется через съемную
панель в основании корпуса.

Без необходимости не вынимайте из агрегата поддон
для сбора конденсата, соединенный с дренажной трубкой.
Съемная панель снимается следующим образом (см. рис. 5):

1) Вывинтите винты из основания вентилятора и боковой

панели.

2) Потяните вниз съемную панель, как показано на рис. 5

(примерно на 25 мм).

3) Выньте панель.

Чтобы установить панель на место, повторите описанные
действия в обратном направлении. Закрепите съемную
панель с боков винтами через отверстия в основании
вентилятора и в боковой панели.

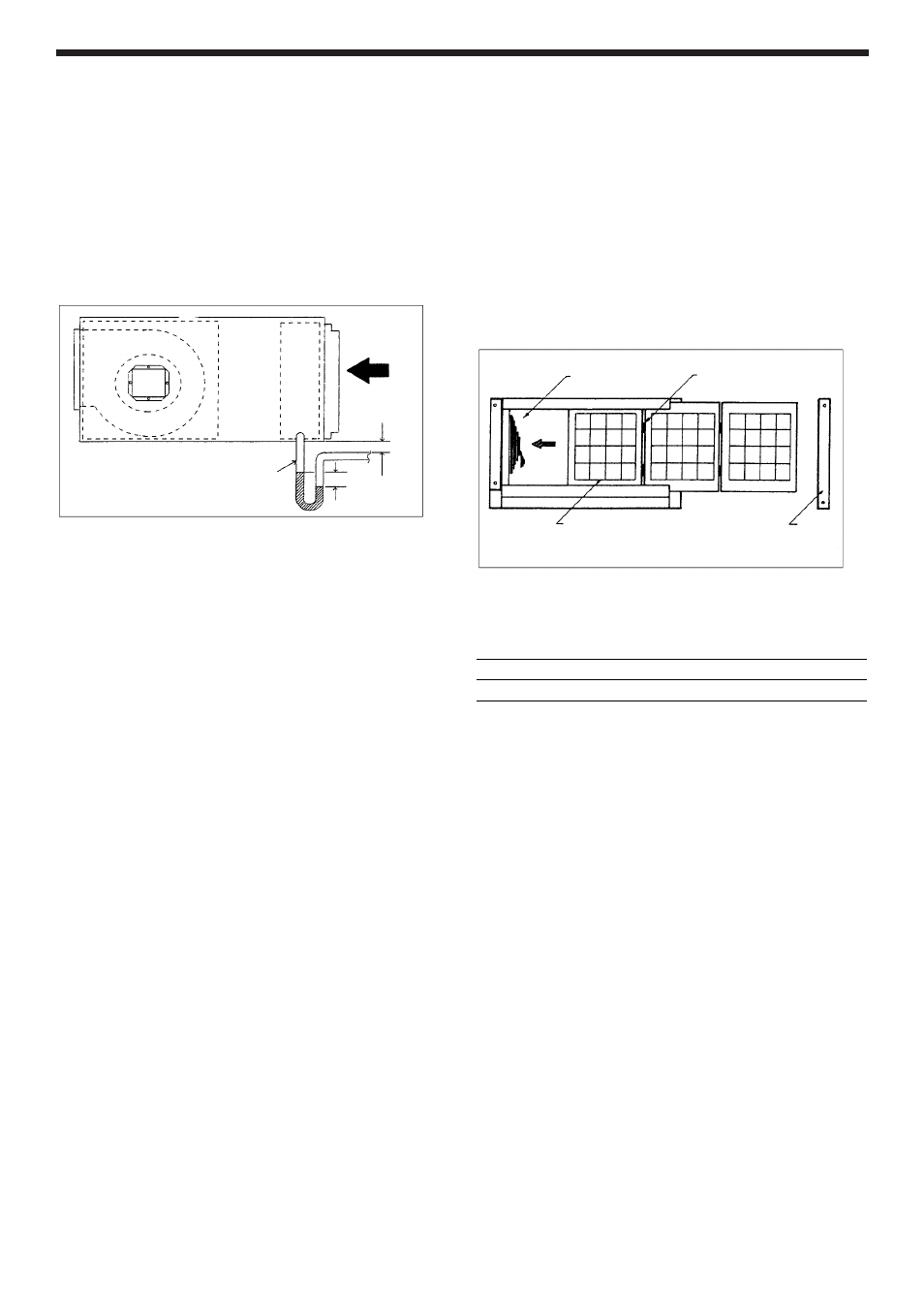

Рис. 3. Дренаж конденсата.

Рис. 4. Доступ к фильтру.
