11
5

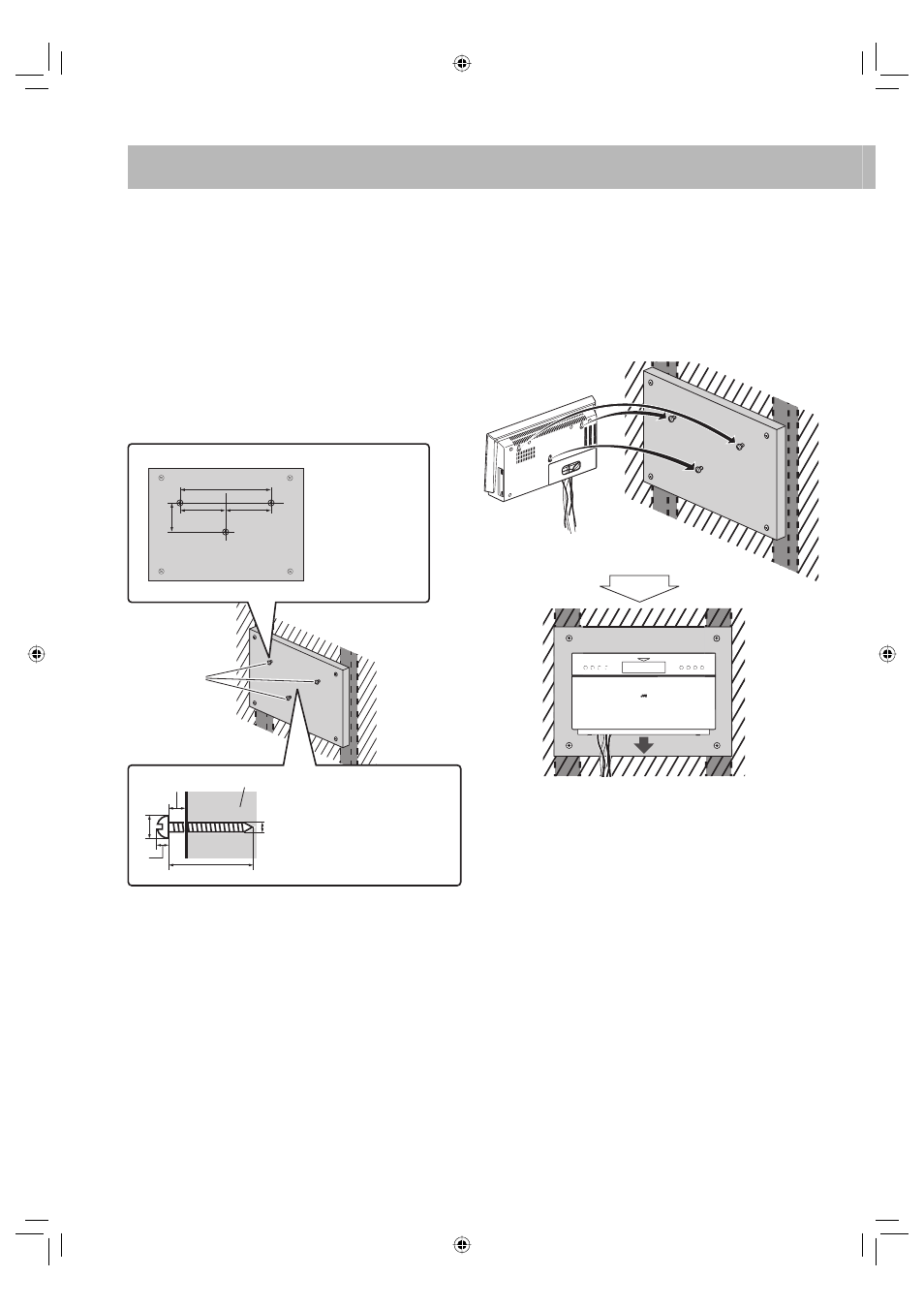

Повесьте главное устройство на смонтированные
винты и задвиньте главное устройство на них
вниз.
Убедитесь в том, что главное устройство надежно
установлено.
• Если главное установка главного устройства
ненадежна, отрегулируйте винты.
Задвиньте
вниз.
3
Прикрепите доску к стене.
Надежно прикрепите доску анкерными болтами
по крайней мере в четырех местах к опорам внутри
стены.
Диаметр ботов должен быть больше 4 мм и их длина
должна быть в 3 раза больше толщины крепящейся
на стене доски (также принимайте во внимание
толщину стены).
4
Прикрепите три винта (не входят в комплект
поставки) к прикрепленной к стене доске.
Подсоедините винты к доске, как показано на
рисунке ниже.
D
Винты (не
входят в
комплект
поставки)
F
F
E
D: 240 мм
E: 78 мм
F: 120 мм
Доска
G
H
I
J
K
G: Оставляйте свободное
пространство от 6 до 7 мм.
H: От 10,5 до 12 мм
I: До 3,5 мм
J: От 12 до 19 мм (В соответствии
с толщиной доски)
K: 5 мм
