12
Начало работы
ПРЕДОСТЕРЕЖЕНИЕ
• Подробное описание выводимых сигналов
приведено на страница 36.
• Если основное устройство подключено к
оборудованию с функцией декодера Dolby
Digital, настройка “
СЖАТИЕ ДИН.
ДИАПАЗОНА
” параметра “ЗВУК”
(
A страница 36) для звука,
воспроизводимого с цифрового
аудиовыхода основного устройства, будет
неактивна.
• Вы можете выводить аудио сигнал с
разъема DIGITAL OUT, когда в качестве
источника выбран загруженный диск.
• Нажатие SURROUND MODE во время
вывода аудио сигнала с разъема DIGITAL
OUT
может привести к прерыванию выхода
звука.

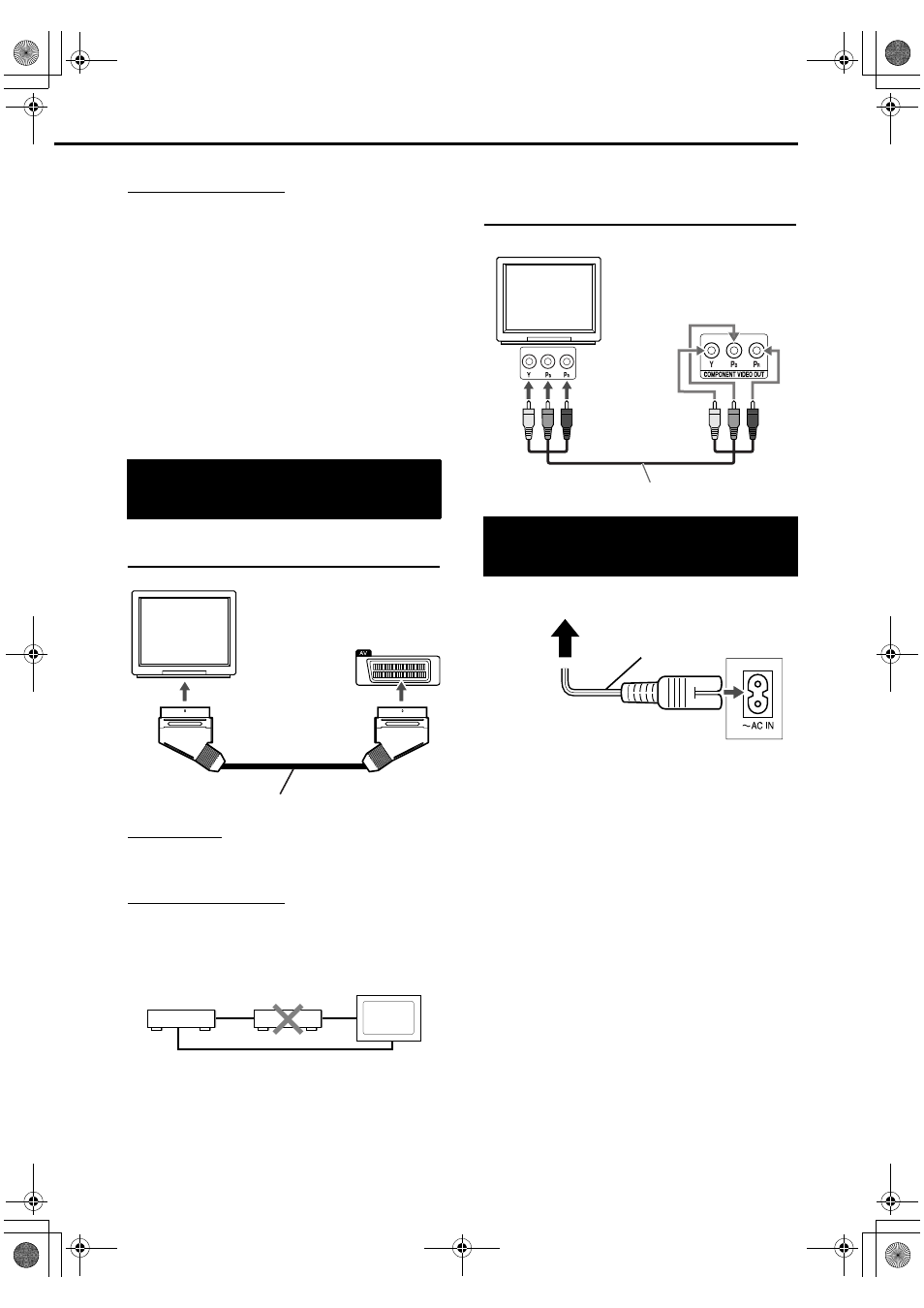

Подключение телевизора к
выходу AV
ПРИМЕЧАНИЕ
• Через выход AV (SCART) аудиосигнал не
подается.
ПРЕДОСТЕРЕЖЕНИЕ
Подключите основное устройство
непосредственно к телевизору (или
монитору), минуя видеомагнитофон.
В противном случае при воспроизведении
изображение может искажаться.
Кроме того, при подключении основного
устройства к телевизору со встроенным
видеомагнитофоном качество изображения
может ухудшаться.
Подсоединение телевизора с
разъемами COMPONENT VIDEO
OUT
• Подключайте кабель питания только после
подключения всех остальных кабелей.
• Индикатор STANDBY (на передней панели)
загорится.
Подключение к
телевизору
Телевизор
К разъему SCART
Основное
устройство
Кабель SCART (продается отдельно)
Основное
устройство
Прямое соединение
Телевизор
(или
монитор)
Подключение кабеля
питания
Телевизор
К компонентным
разъемам
Основной блок
(вид сзади)
Компонентный видео кабель (не поставляется)
Розетка переменного тока
Поставляемый
кабель питания
Основное
устройство
