9

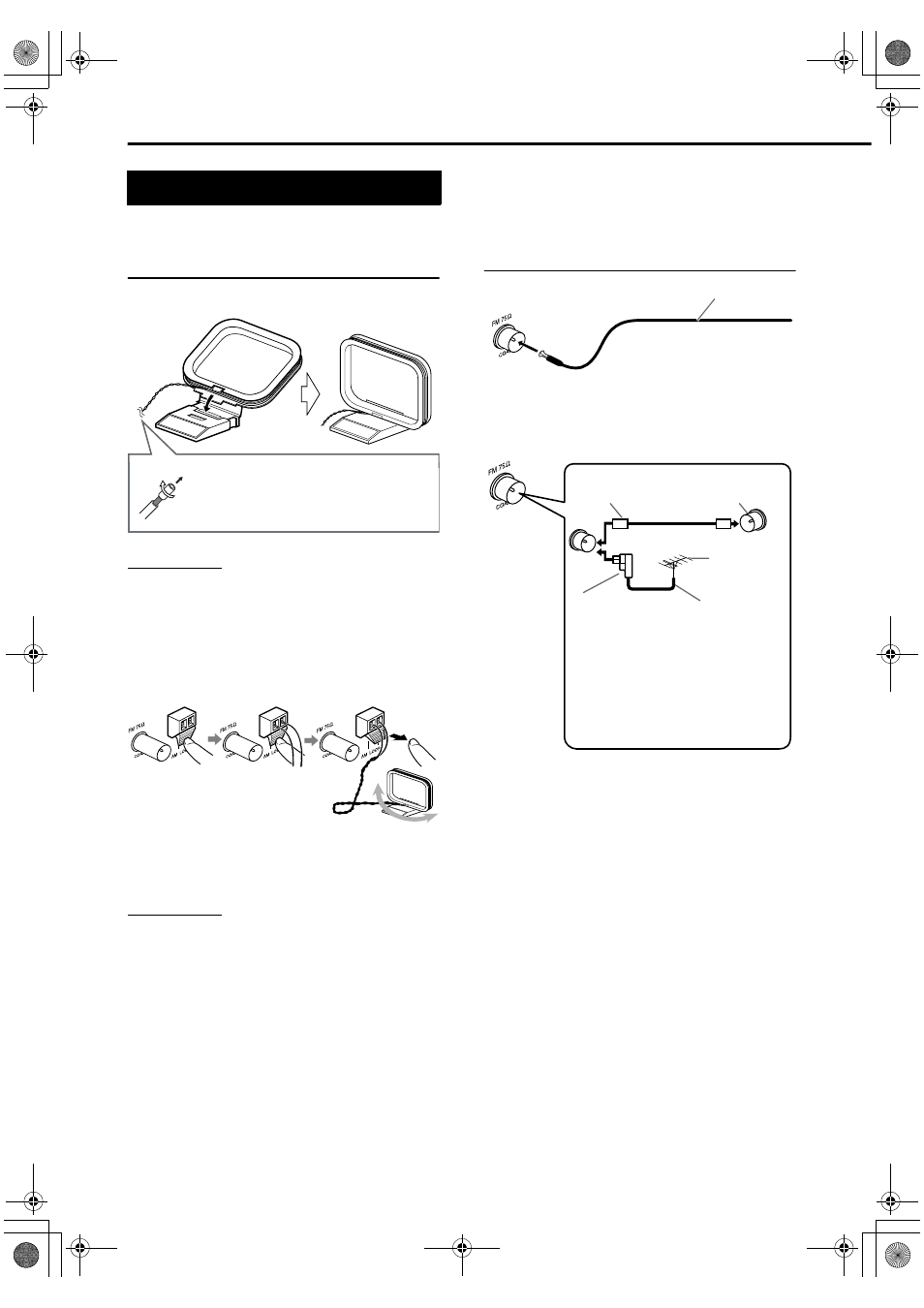

Подключение антенн
Подключение рамочной антенны
диапазона AM (входит в комплект
поставки)
Установка рамочной антенны AM.
ПРИМЕЧАНИЕ
• Кабель рамочной антенны АМ-волн должен
быть обмотан вокруг рамки рамочной антенны
АМ-волн; в противном случае эффективность и
чувствительность рамочной антенны АМ-волн
может снижаться.
Подсоединение рамочной антенны AM
Поворачивайте рамочную антенну AM для
нахождения наилучшего положения
радиоприема.
ПРИМЕЧАНИЕ
• Убедитесь, что провода антенны не касаются
никаких других разъемов. Это может привести
к плохому приему.
Если концы шнура антенны
закрыты изоляцией, скрутите и
удалите ее.
Основной блок (вид сзади)
Подключение антенны диапазона
FM (входит в комплект поставки)
Когда при использовании поставляемой
антенны FM или коммунальной антенны
радиоприем плохой
При использовании с данной системой
антенны, отличающейся от поставляемой,
относительно подробностей подсоединения
обращайтесь к руководствам по эксплуатации
антенны и конвертера.
При расположении антенн определите место
наилучшего радиоприема, прослушивая
реальную радиопрограмму (обращайтесь к
разделу “Прослушивание радиопередач” на
стр. 37).
Основной блок (вид сзади) Антенна FM
Вытяните антенну FM в
положение наилучшего
радиоприема.
Основной блок (вид сзади)
Шнур антенны
(не поставляется)
Наружная
антенна FM
(не поставляется)
Преобразователь
(не поставляется:
совместим с
300
C/75 C)
Коаксиаль-
ный кабель
(не поставляется)
В зависимости от условий
радиоприема может
использоваться фидерная антенна
FM ( не поставляется: совместима с
300
C). В этом случае требуется
преобразователь (не поставляется).
или
Разъем
коммунальной
антенны
Подключение
– Не включайте питание до полного подключения –
