3
KD-R332/KD-R331
Εγ ειρίδιo εγκατάστασης/συνδέσεων
Керівництво зі встановлення та з’єднання
ΕΛΛΗΝΙΚΑ / УКРАЇНА
GR, UK
Γλωττίδα στερέωσης /
Кронштейн *
Εσoχή / Карман
Bίδες με επίπεδη κεφαλή (M5 × 8 mm) /
Гвинти з пласкими голівками (M5 × 8 мм) *

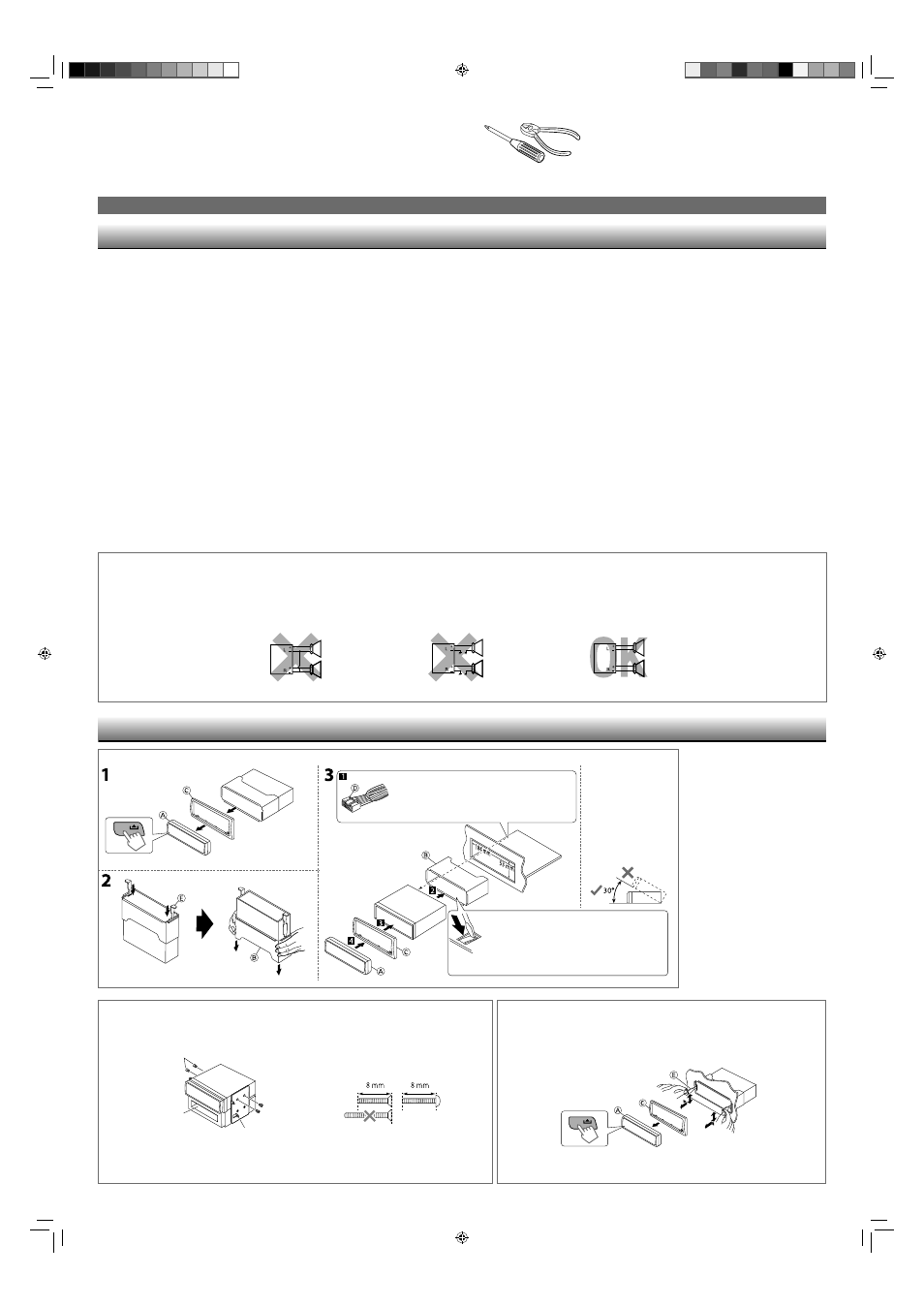

ΕΓΚΑΤΑΣΤΑΣΗ / ВСТАНОВЛЕННЯ
Όταν τoπoθετείτε τη συσκευή χωρίς χρήση της βάσης /
Встановлення пристрою без екрану
Στερέωση εντός του ταμπλό / Монтаж на приладовій панелі
• Χρειάζεστε ένα κιτ εγκατάστασης κατάλληλο για το αυτοκίνητό σας.
• Για oπoιαδήπoτε απoρία σας ή για περισσότερες πληρoφoρίες σχετικά με κιτ εγκατάστασης, απευθυνθείτε
στoν αντιπρόσωπo συστημάτων ψυχαγωγίας oχημάτων της JVC ή σε εταιρείες πoυ παρέχoυν τέτoια κιτ.
• Η μονάδα μπορεί να εγκατασταθεί μόνο σε αυτοκίνητο με τροφοδοσία
12 V DC και αρνητική γείωση.
• Αποσυνδέστε τον αρνητικό πόλο της μπαταρίας και πραγματοποιήστε όλες τις ηλεκτρικές συνδέσεις πριν
εγκαταστήσετε τη συσκευή.
• Συνδέστε ηχεία μέγιστης ισχύος μεγαλύτερης από 50 W (σύνθετη αντίσταση 4 Ω έως 8 Ω). Σε αντίθετη
περίπτωση, αλλάξτε τη ρύθμιση <AMP GAIN>. (βλ. σελίδα 12 των O∆ΗΓΙΕΣ.)
• Μονώστε τα μη συνδεδεμένα καλώδια με μονωτική ταινία ή παρόμοιο υλικό. Για να αποφευχθεί
το βραχυκύκλωμα, μην αφαιρέσετε τα καπάκια στα άκρα των μη συνδεδεμένων καλωδίων ή των
ακροδεκτών.
• Εάν καεί η ασφάλεια, βεβαιωθείτε πρώτα πως δεν ακουμπάνε τα καλώδια ώστε να προκαλέσουν
βραχυκύκλωμα και, στη συνέχεια, αντικαταστήστε την παλιά ασφάλεια με μία ίδια.
• Τοποθετήστε τη μονάδα στην κονσόλα του οχήματός σας.
• Τοποθετήστε τη μονάδα με τρόπο ώστε η γωνία τοποθέτησης να είναι 30° ή μικρότερη.
• Βεβαιωθείτε ότι θα γειώσετε τη συσκευή αυτή στo αμάξωμα τoυ oχήματoς ξανά μετά την εγκατάσταση.
• Μετά την τοποθέτηση της μονάδας, ελέγξτε εάν λειτουργούν σωστά οι λάμπες φρένων, τα φλας, οι
υαλοκαθαριστήρες κ.λπ. στο αυτοκίνητο.
• Μην ακουμπάτε το μεταλλικό μέρος αυτής της μονάδας κατά τη διάρκεια και αμέσως μετά τη χρήση αυτής
της μονάδας. Τα μεταλλικά μέρη όπως η ψήκτρα και το περίβλημα ζεσταίνονται.
ΠΡΟΦΥΛΑΞΕΙΣ / ПОПЕРЕДЖЕННЯ
Αφαίρεση της συσκευής / Видалення пристрою
Απασφαλίστε πρώτα το πίσω τμήμα... / Спочатку зніміть задню стінку...
Κάντε τις αναγκαίες ηλεκτρικές συνδέσεις. /
Виконайте необхідні електричні з’єднання.
Λυγίστε τις κατάλληλες γλωττίδες για να συγκρατηθεί
η βάση σταθερά στη θέση της. / Зігніть відповідні
фіксатори для надійного встановлення екрану на
його місці.
Τoπoθετήστε τη μoνάδα
υπό γωνία μικρότερη των
30°. / Встановіть пристрій
під кутом меншим, ніж
30˚.
* ∆ε συμπεριλαμβάνoνται στη συσκευασία
της συσκευής αυτής.
* Не входить до комплекту постачання
цього пристрою.
ΠΡOΦΥΛΑΞΕΙΣ κατά τις συνδέσεις τρoφoδoσίας ρεύματoς και ηχείων
• ΜΗ συνδέετε τα καλώδια ηχείων της συσκευής με την μπαταρία τoυ oχήματoς, διότι ενδέχεται να
πρoκληθεί σoβαρή ζημιά στη συσκευή.
• ΠΡOΤOΥ συνδέσετε τα καλώδια ηχείων της συσκευής με τα ηχεία, ελέγξτε την καλωδίωση των ηχείων τoυ
oχήματoς.
Λίστα εξαρτημάτων / Список деталей
A Πρόσoψη / Панель керування (×1)
B Βάση / Екран (×1)
C ∆ιακoσμητικό πλαίσιo /
Знімна пластина (×1)
D Δέσμη καλωδίων ρεύματoς /
Шнур живлення (×1)
E Κλειδιά / Ручки (×2)
• Вам необхідний набір для встановлення, що відповідає Вашому автомобілю.
• У разі будь яких запитань або потреби у інформації щодо набору інструментів та спорядження,
проконсультуйтеся з дилером устаткування JVC для автомобілів або з компанією, що постачає
набір інструментів та спорядження.
• Автомагнітола призначена лише для встановлення на автомобілях з джерелом живлення 12 В
постійного струму і підключенням мінусового проводу до маси.
• Відключіть негативну клему батареї та виконайте всі електричні з’єднання перед встановленням
пристрою.
• Підключіть динаміки з максимальною потужністю більше 50 Вт (опір від 4 Ω до 8 Ω). Інакше
змініть налаштування <AMP GAIN> (Посилення струму). (Див. стор. 12 “ІНСТРУКЦІЇ”).
• Ізолюйте непідключені кабелі за допомогою вінілової стрічки або подібного матеріалу. Щоб
запобігти короткому замиканню, не знімайте захисних ковпачків з кінців непідключених кабелів
та роз’ємів.
• Якщо запобіжник перегорить, спочатку переконайтеся, що кабелі не дотикаються і на
спричинять до короткого замикання, а потім замініть старий запобіжник на новий з такими ж
характеристиками.
• Цей пристрій призначений для встановлення до консолі автомобіля.
• Встановлюйте прилад під кутом не більше 30°.
• Переконайтеся у тому, що після закінчення встановлення пристрою, виконано його заземлення на
шасі авто.
• Після установки приладу слід перевірити справність стоп-сигналів, сигнальних вогнів, двірників
тощо.
• Не торкайтеся металевих деталей цього пристрою у процесі та протягом певного часу після
завершення експлуатації. Температура металевих деталей, наприклад, радіатора охолодження та
кожуху, значно підвищується.
ЗАСТЕРЕЖЕННЯ щодо приєднання джерела живлення та гучномовців
• НЕ з’єднуйте провідники живлення гучномовців з акумулятором автомобіля. Невиконання такої
вимоги призведе до тяжкого ушкодження пристрою.
• ПЕРЕД тим, як з’єднати провідники живлення з гучномовцями, перевірте схему з’єднання
гучномовців вашого автомобіля.
