Подключение дополнительных устройств
Оборудование с системами
вывода полного видеосигнала,
например ВКМ
Подсоединяйте оборудование к разъему
EXT-1, EXT-2 или EXT-3
.
Оборудование с системами
вывода сигнала Ѕ-ВИДЕО
(сигнала Y/C), например, ВКМ
S-VHS
Подсоединяйте оборудование к разъему
EXT-2 или EXT-3
.
Подключение головных
телефонов
Подсоедините штекер (диам. 3,5 мм)
стереофонических головных телефонов
к гнезду головных телефонов на задней
панели телевизора.
• Звук не подается через
громкоговорители телевизора, если
подключены головные телефоны.
Вывод ТВ сигнала через разъем
EXT-1
Видео/аудиосигнал просматриваемого ТВ
канала всегда осуществляется через
разъем EXT-1.
• При переключении канала (Pr.), ТВ
сигнал, выводимый через разъем
EXT-1, также изменяется.
• Вывод сигнала программ телетекста
невозможен.
Вывод видео или аудиосигнала
с разъема EXT-2
Видео/аудиосигнал ТВ канала
осуществляется с разъема EXT-2 при
просмотре входного сигнала TV и EXT3-
S.
При просмотре входного полного
видеосигнала через разъем EXT-1 или
EXT-3 ,
вывод видео/аудиосигнала
также осуществляется через разъем
EXT-2.

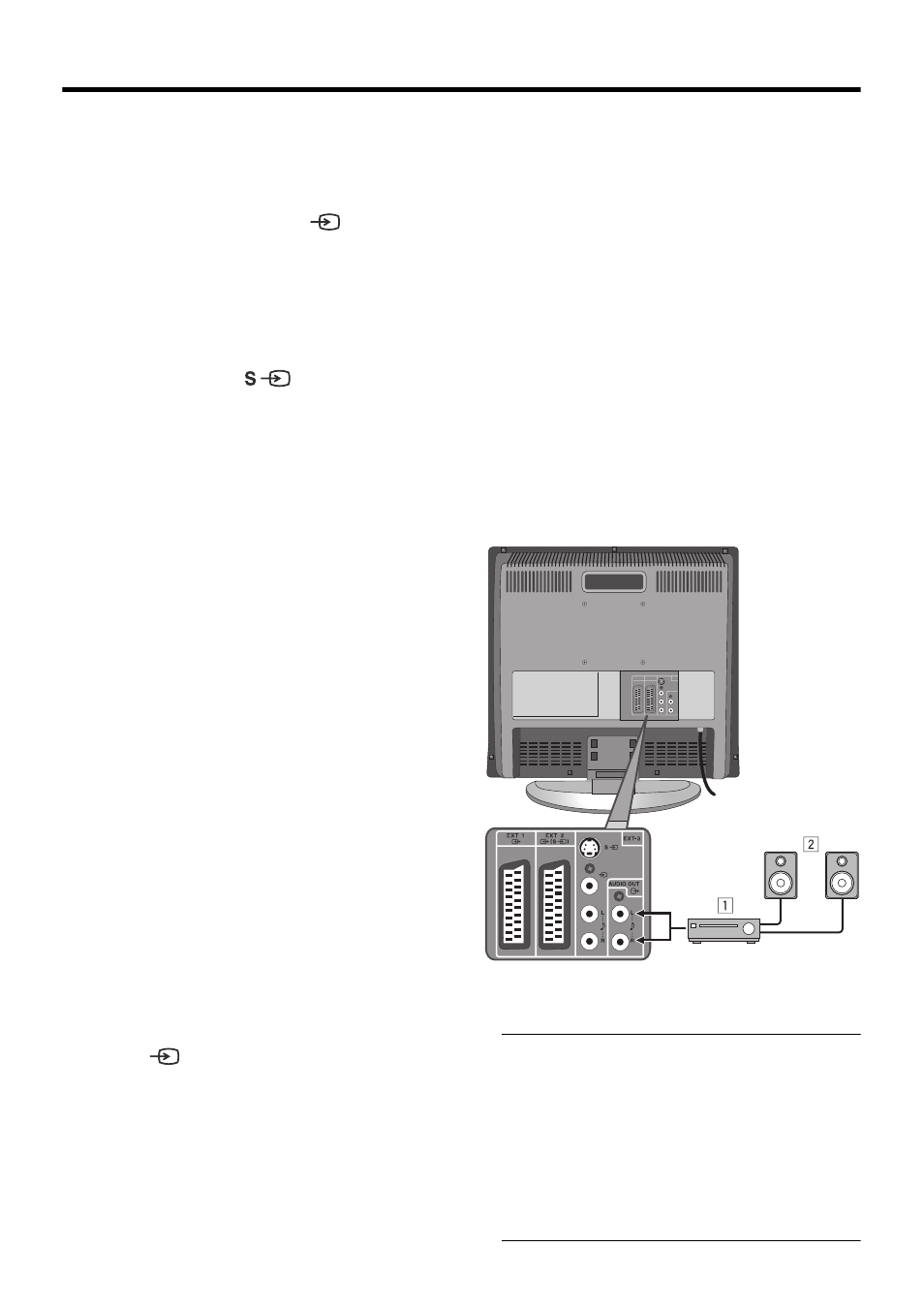

Подключение акустических
колонок/усилителя
Подсоединение аудиоаппаратуры
к телевизору осуществляется
в соответствии со схемой соединений,
предусмотренной для данной аппаратуры.
Вы можете пользоваться внешними
акустическими колонками для
прослушивания звука с телевизора вместо
встроенных громкоговорителей
телевизора.
Перед выполнением соединений:
• Ознакомьтесь с инструкциями по
эксплуатации усилителя
и акустических колонок.
• Выключите телевизор и усилитель.
• Обращаем Ваше внимание на то, что
соединительные кабели не включаются
в комплект телевизора.
• Вывод сигнала через разъем AUDIO
OUT не прерывается при подключении
головных телефонов к телевизору.
Звук с внешних акустических колонок
не отключается при подсоединении
головных телефонов к телевизору.
• Отрегулируйте уровень громкости
внешних акустических колонок
с помощью усилителя.
Л
ПР
1
Усилитель
2
Внешние громкоговорители (с магнитным
экранированием)
