6
Подготовка телевизора к работе
Подключение антенны и видеомагнитофона (ВКМ)
• Соединительные кабели к телевизору не прилагаются.
• Дополнительные сведения приведены в инструкциях по эксплуатации подключаемых
устройств.
Предупреждение
• Перед выполнением соединений
выключите все устройства, в т.ч.
телевизор.
• Антенный кабель к телевизору не
прилагается. Используйте
качественный коаксиальный кабель
75 Ом.
• Перед подключением прочтите
руководство, прилагаемое к ВКМ.

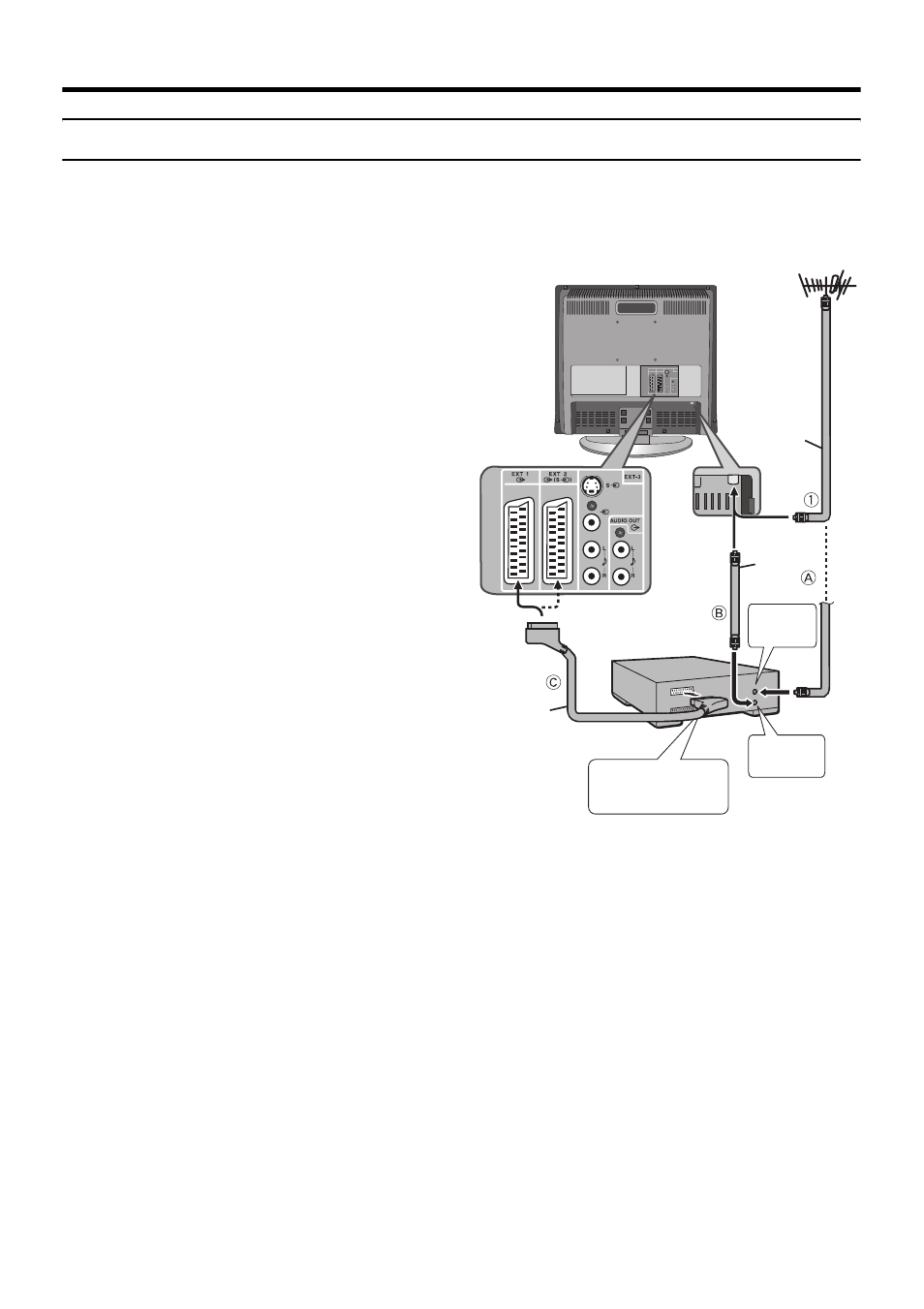

„ Если Вы подключаете ВКМ,
выполните A → B → C на
следующей схеме.
„ Если Вы не подключаете ВКМ,
выполните 1.
• Вы можете просматривать видео
с помощью ВКМ, не выполняя C.
Подробные сведения приводятся в
инструкции по эксплуатации
видеомагнитофона.
• Для подключения дополнительного
оборудования см. раздел
“Подключение внешнего
оборудования” на стр. 30.
Коаксиальный
кабель
75 Ом
Коаксиальный
кабель
75 Ом
К вводу
антенны
К выводу
антенны
Разъем AV IN/
OUT
21-
штырьковый
кабель
SCART
