9
Пылезащитный колпачок
Удалите пылезащитный колпачок с разъема OPTICAL IN,
и аккуратно подключите оптический цифровой кабель
(не входит в комплект), обеспечивая совпадение конфи-
гураций кабеля и разъема. Сохраните пылезащитный
колпачок, и всегда устанавливайте его на место, чтобы
защитить разъем от пыли, если он не используется.
Пылезащитный колпачок
Внимание
Не прикасайтесь к внутренним контактам разъемов
на задней панели. Электростатический разряд может
необратимо вывести аппарат из строя.
Внимание
Если вы выберете функциональный режим VIDEO 1,
используя кнопку VIDEO 1 на пульте ДУ, звуковой сигнал
будет выводиться через передние Л/П динамики, одна-
ко выходной видеосигнал с видеовыхода VIDEO 1 будет
отсутствовать.
При подключении к ТВ, используйте разъем MONIТOR
OUT.

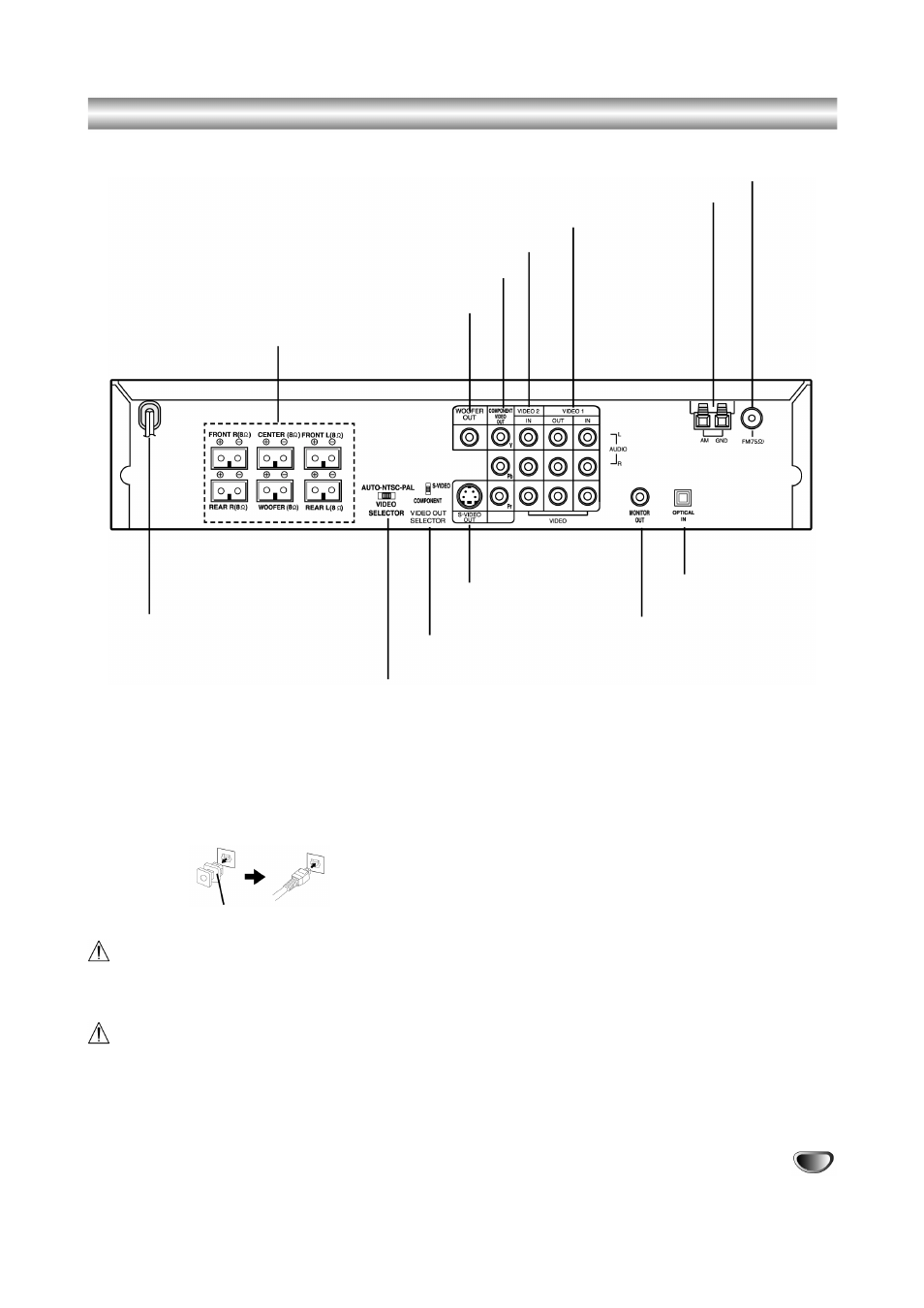

Задняя панель
Коаксиальный антенный разъем FM 75 Ом
Антенные разъемы АМ
Разъемы VIDEO 1 (Вход/Выход)
Разъемы VIDEO 2 (Вход)
Разъемы COMPONENT VIDEO OUT (Y Pb Pr)
Разъем WOOFER OUT
Разъемы подключения
динамиков
СЕТЕВОЙ ШНУР
Подключать только к розетке
АС 220-240 В, 50/60 Гц.
Переключатель VIDEO SELECTOR
См. пояснение ниже*.
Переключатель VIDEO OUT
SELECTOR
См. пояснение ниже**.
Разъем S-VIDEO OUT
Разъем MONITOR OUT
Разъем OPTICAL IN
* Переключатель VIDEO SELECTOR
Вы можете просматривать диски NTSC или PAL, выбрав
переключателем VIDEO SELECTOR соответствующую
систему.
PAL:
Выбирайте, если DVD-ресивер подключен
к телевизору PAL.
NTSC:
Выбирайте, если DVD-ресивер подключен
к телевизору NTSC.
AUTO:
Выбирайте, если DVD-ресивер подключен
к мультисистемному телевизору.
•
Если установка переключателя не соответствует сис-
теме цветности вашего ТВ, нормальная цветопереда-
ча на экране будет отсутствовать.
•
Устанавливайте переключатель при выключенном ап-
парате.
** Переключатель VIDEO OUT SELECTOR
Выберите положение S-VIDEO OUT или COMPONENT
VIDEO OUT, в зависимости от того, как DVD-ресивер под-
ключен к ТВ.
