Подключение к тв, Подключения – Инструкция по эксплуатации Toshiba SD-42HKSB
Страница 10
10

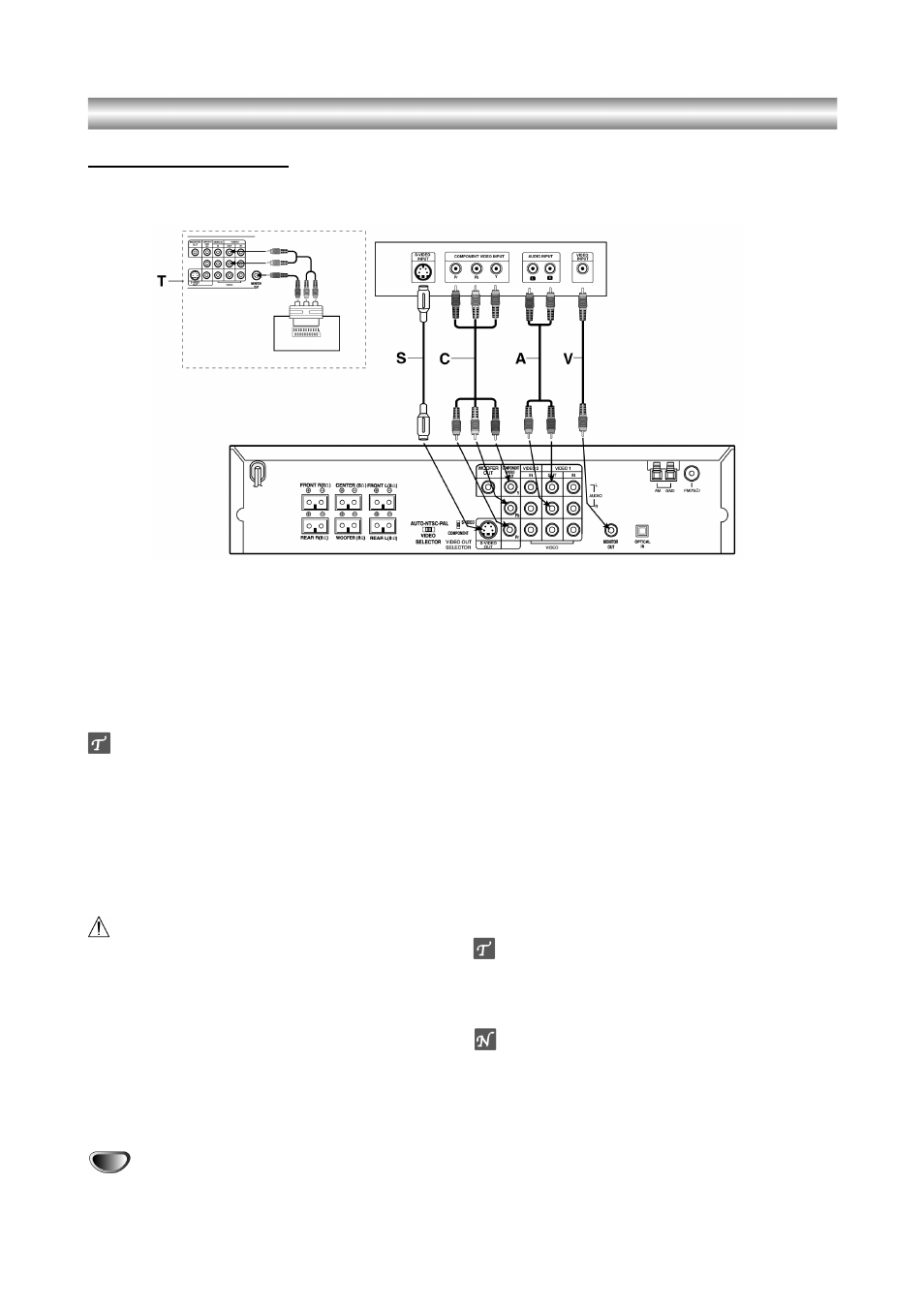

Подключение к ТВ
•
Выполните одно из следующих подключений, в зави-
симости от возможностей вашего существующего обо-
рудования.
•
При использовании разъемов COMPONENT VIDEO
OUT, установите переключатель VIDEO OUT
SELECTOR в положение COMPONENT. При исполь-
зовании разъема S-VIDEO OUT, установите переклю-
чатель VIDEO OUT SELECTOR в положение S-VIDEO.
Советы
•
В зависимости от вашего ТВ и остального оборудова-
ния, которое вы желаете подключить, существует не-
сколько способов подключения проигрывателя. Ис-
пользуйте один из способов подключения, описанных
ниже.
•
Пожалуйста, обратитесь к руководствам на ваш ТВ,
ВМ, стереосистему и остальные устройства, чтобы вы-
полнить подключение наилучшим образом.
Внимание
- Подключите DVD-ресивер непосредственно к ТВ. Вы-
берите соответствующий AV вход на вашем ТВ.
- Не подключайте ваш DVD-ресивер к ТВ через ВМ. Вос-
производимое изображение с DVD будет, в этом слу-
чае, искажаться системой защиты от копирования.
Подключение к видеоканалу
Подключите разъем MONITOR OUT на DVD-ресиве-
ре к разъему видеовхода на ТВ, используя комплек-
тный видеокабель (V).
Подключите левый и правый разъемы AUDIO OUT
на DVD-ресивере к левому/правому разъемам аудио-
входа на ТВ (А), используя комплектные аудиокабели.
Подключение к каналу S-VIDEO
Подключите разъем S-VIDEO OUT на DVD-ресивере
ко входу S-VIDEO на ТВ, используя опционный ка-
бель S-VIDEO (S).
Подключите левый и правый разъемы AUDIO OUT
на DVD-ресивере к левому/правому разъемам аудио-
входа на ТВ (А), используя комплектные аудиокабели.
Подключение к компонентному видеоканалу (Color
Stream
Т
Т
Т
Т
Т
)
Подключите разъемы COMPONENT VIDEO OUT на
DVD-ресивере к соответствующим входным разъе-
мам на ТВ, используя опционный кабель Y Pb Pr (C).
Подключите левый и правый разъемы AUDIO OUT
на DVD-ресивере к левому/правому разъемам аудио-
входа на ТВ (А), используя комплектные аудиокабели.
Совет
Если вы желаете подключить DVD-ресивер к ТВ с разъе-
мом SCART, используйте комплектный адаптер SCART-
RCA (T).
Примечание
•
Сигнал с разъема S-VIDEO OUT будет выводиться толь-
ко тогда, когда выбран функциональный режим CD/
DVD.
Подключения
Пожалуйста, выключайте ваш ТВ, DVD-ресивер и остальные компоненты перед выполнением любых соединений.
Устанавливайте начальную громкость на низкий уровень.
Задняя панель ТВ
Аудио/видеокабель
(в комплекте)
Задняя панель DVD-ресивера
Адаптер SCART-RCA
ТВ/МОНИТОР (типа SCART)
1
2
2
1
2
1
