RUS
●
ПОдКЛюЧЕНИЕ

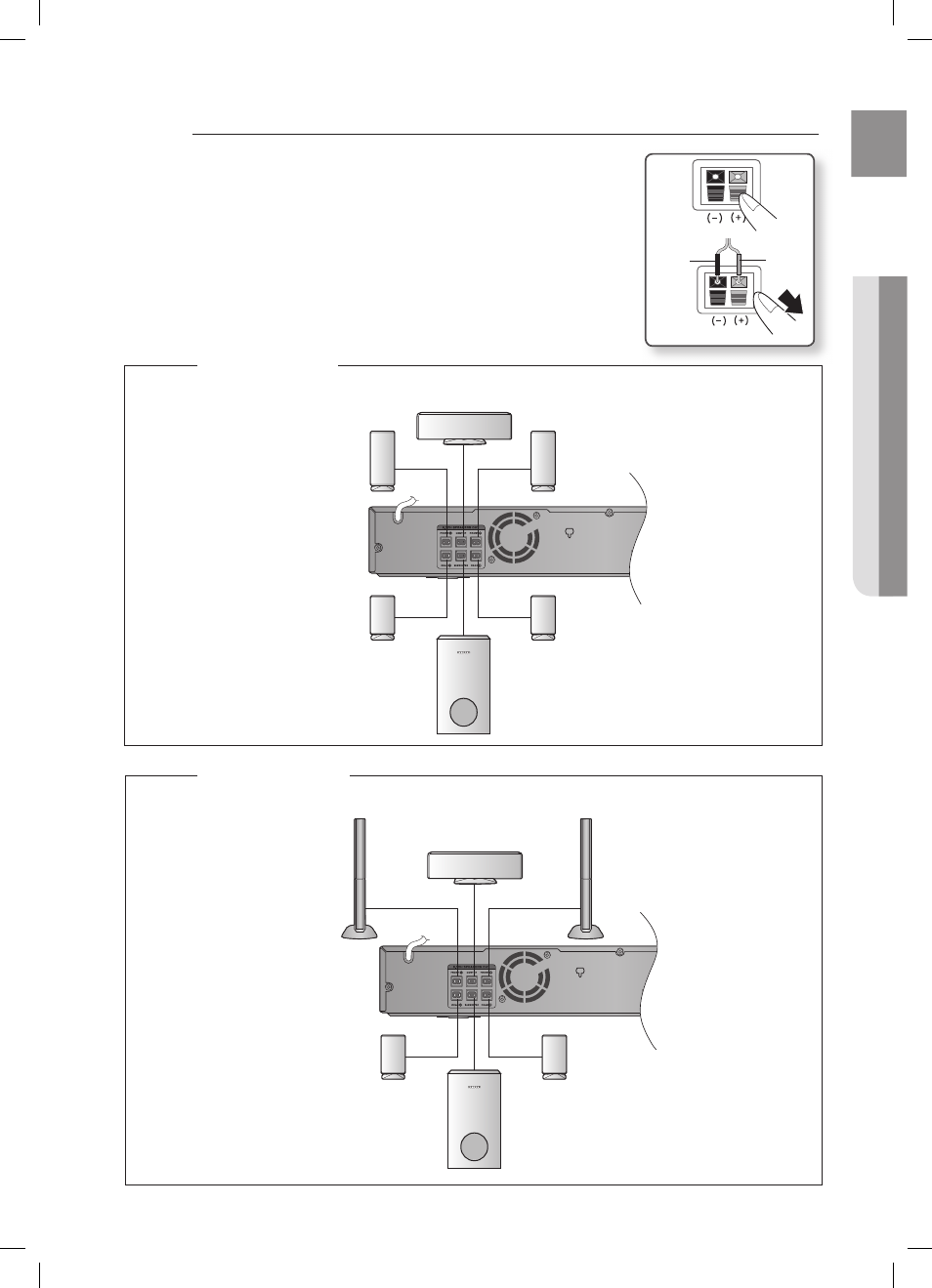

Подключение передних, центрального, задних громкоговорителей и сабвуфера.
Нажмите вниз фиксатор контактного терминала на задней
стенке громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный
терминал (–), а провод с красной изоляцией в красный
контактный терминал (+).
Выполните подключение к разъемам на задней панели домашнего кинотеатра.
Помните, что цвет гнезд для подключения каждого громкоговорителя
должен совпадать с цветом подключаемых штекеров.
1.
.
.
~
Черный
Красный
ipod
AUX IN 2
для HT-KZ310
Фронтальный
громкоговоритель (Пр)
Центральный громкоговоритель
Тыловой
громкоговоритель (Пр)
Фронтальный
громкоговоритель (Л)
Тыловой
громкоговоритель (Л)
Сабвуфер
ipod
AUX IN 2
для HT-TKZ312
Фронтальный
громкоговоритель (Пр)
Тыловой
громкоговоритель (Пр)
Фронтальный
громкоговоритель (Л)
Тыловой
громкоговоритель (Л)
Сабвуфер
Центральный громкоговоритель
