1
RUS
●
ПОдКЛюЧЕНИЕ
Модель Название элемента Количество
HT-TKZ212/
TKZ312
ГРОМКОГОВОРИТЕЛЬ 2EA
СТОЙКА 2EA
ОСНОВАНИЕ СТОЙКИ 2EA
ШУРУПЫ (большой) 4EA
ШУРУПЫ (маленький) 4EA/6EA
Модель Название элемента Количество
HT-TKZ215/
TKZ315
ГРОМКОГОВОРИТЕЛЬ 4EA
СТОЙКА 4EA
ОСНОВАНИЕ СТОЙКИ 4EA
ШУРУПЫ (большой) 8EA
ШУРУПЫ (маленький) 8EA/12EA
Компоненты громкоговорителей

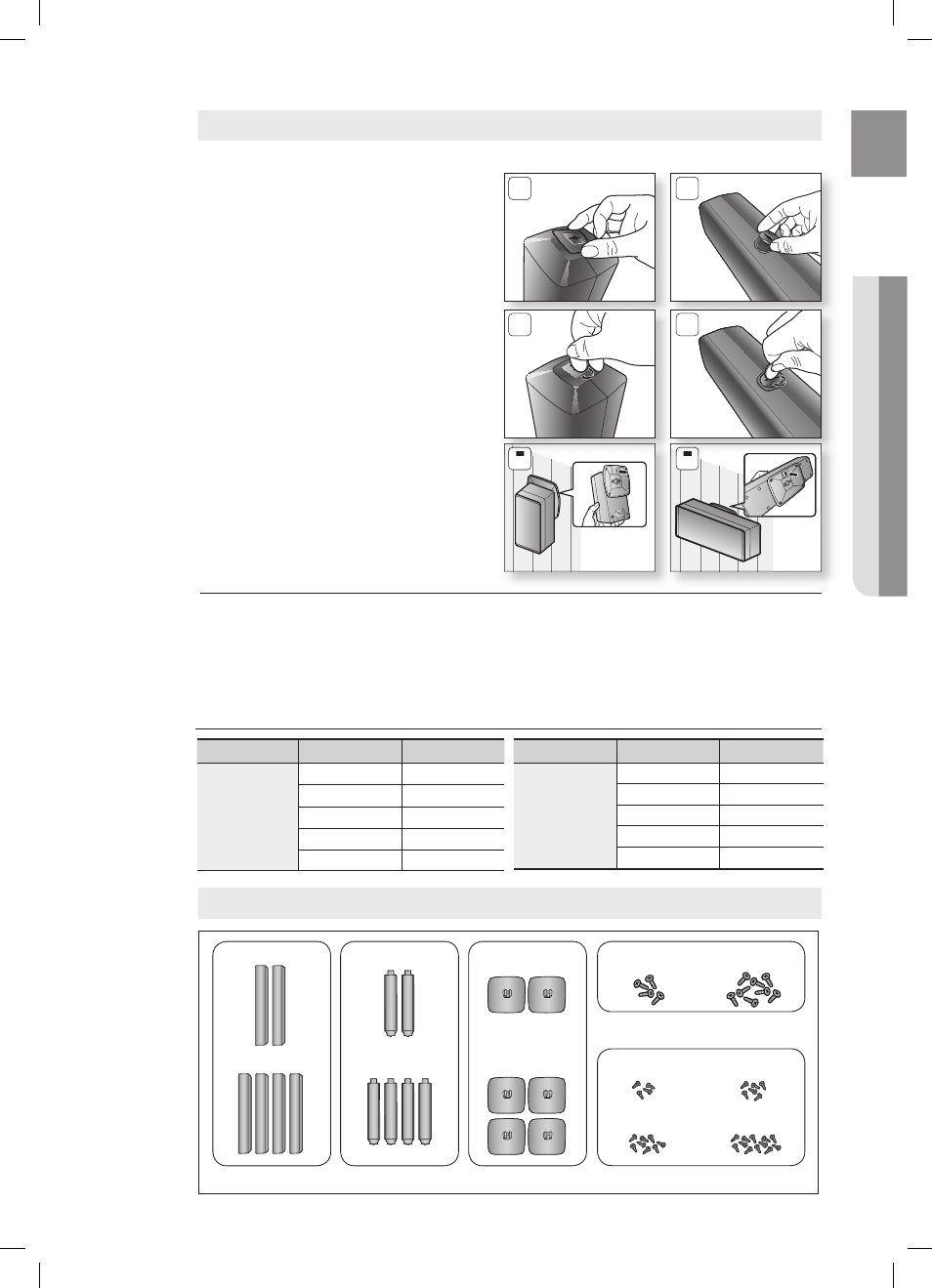

3. Установите крышку на отверстие
громкоговорителя.
4. С помощью монетки поверните крышку
отверстия по часовой стрелке, чтобы ее
зафиксировать. (При повороте ее против
часовой стрелки она выходит из
отверстия.)
5. Для установки громкоговорителя на
стене используйте отверстие
(кронштейн) для настенной установки.
Акустическая система может отличаться в зависимости от модели. Поэтому ваша система может отличаться
от описанной в инструкции. Проверьте, включает ли имеющаяся акустическая система упаковку с
"Передними/задними и центральным громкоговорителями", соответствующую вашей модели.
Во избежание случайного падения и последующего повреждения пользователя и
громкоговорителя убедитесь, что громкоговоритель подвешен прочно.
M
`
`


4 4
Высокая подставка передних/задних громкоговорителей
<Передние/задние> <центральный>
установка настенного крепления (продолжение)
ГРОМКОГОВОРИТЕЛЬ
HT-TKZ212/TKZ312
HT-TKZ215/TKZ315
HT-TKZ212/TKZ312
HT-TKZ215/TKZ315
СТОЙКА
HT-TKZ212/TKZ312
HT-TKZ215/TKZ315
ОСНОВАНИЕ СТОЙКИ ШУРУПЫ (
МАЛЕНЬКИЙ
)
ШУРУПЫ (
БОЛЬШОЙ
)
HT-TKZ212/TKZ312 HT-TKZ215/TKZ315
HT-TKZ212 HT-TKZ312
HT-TKZ215 HT-TKZ315
