Fishfinder 340 C Руководство пользователя
23
У
СТАНОВКА
F
ISHFINDER
340C
Для проверки установки:
1. Нажмите на кнопку Power/Backlight и удерживайте ее в
нажатом положении до тех пор, пока устройство Fishfinder
не выдаст звуковой сигнал. Если прибор не включается,
проверьте надежность подключения коннектора к задней
панели эхолота. Убедитесь, что полярность не перепутана,
и предохранитель 3 А установлен и не перегорел. Если
устройство подключено к источнику питания с напряжени-
ем выше 35 В пост. тока, то на экране появится сообщение

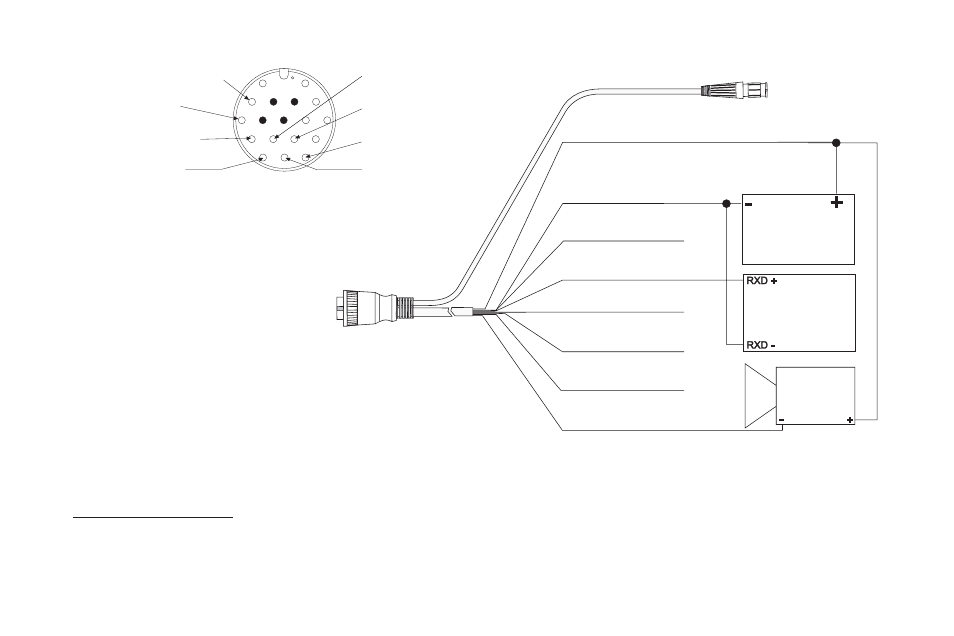

Пин 11 – желтый
(сигнализация)
Пин 15 – красный
(“+” источника питания)
Пин 18 – черный (земля)
Пин 14 – зеленый (CANet L)
Пин 13 – белый (CANet H)
Пин 16 – коричневый (RX NMEA)
Пин 17 – синий (TX NMEA)
К трансдьюсеру.
Красный,
черный,
оранжевый,
синий,
коричневый,
зеленый,
белый,
желтый.
Источник питания
пост. тока.
Устройство NMEA.
Реле сигнализации. Максималь
ный ток обмотки 100 мА.
Пин 11 – желтый (сигнализация)
