12
Fishfinder 340 C Руководство пользователя
У
СТАНОВКА
F
ISHFINDER
340C
При возникновении проблем с монтажом оборудования обра-
титесь в отдел технической поддержки компании Garmin или
пригласите профессионального специалиста по установке.
Монтаж прибора Fishfinder
Вы можете использовать один из двух методов установки
прибора Fishfinder:
• Установка устройства Fishfinder на скобе, которая крепится
к панели управления или к потолку.
• Врезка устройства Fishfinder в плоскую панель.
Установка прибора Fishfinder на поверхности
Компактный и водонепроницаемый корпус прибора Fishfinder
340С позволяет устанавливать устройство под открытым не-
бом или на навигационной станции. В комплектацию прибора
входит наклонная/поворотная монтажная скоба, которая
используется для установки эхолота на панели управления или
на потолке.

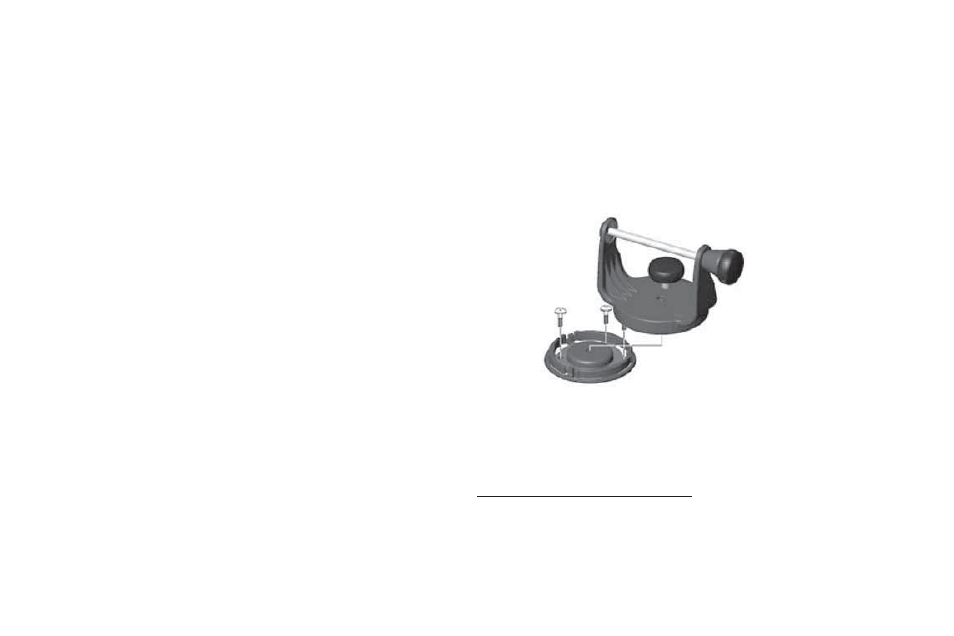

Установка монтажной скобы
Необходимые инструменты (не входят в комплектацию)
– дрель, отвертка (с крестовым или прямым шлицем) и следу-
ющий крепеж:
• Три болта с плоскоконической головкой #8 (4 мм) с соот-
ветствующими гайками и шайбами, а также сверло 5/32” (5
мм).
ИЛИ
• Три самореза с плоскоконической головкой #8 и сверло
1/16” для выполнения наметочных отверстий.
С помощью болтов или саморезов закрепите основание
скобы. Для крепления нельзя использовать винты с потайной
головкой, иначе Вы можете повредить монтажную скобу.
Для крепления монтажной скобы:
1. Используя основание скобы в качестве шаблона, отметьте
расположение отверстий для винтов, с помощью которых
скоба крепится к поверхности установки.
2. Просверлите
монтажные
отверстия.
