ТВ тюнер VideoMate Vista E300F

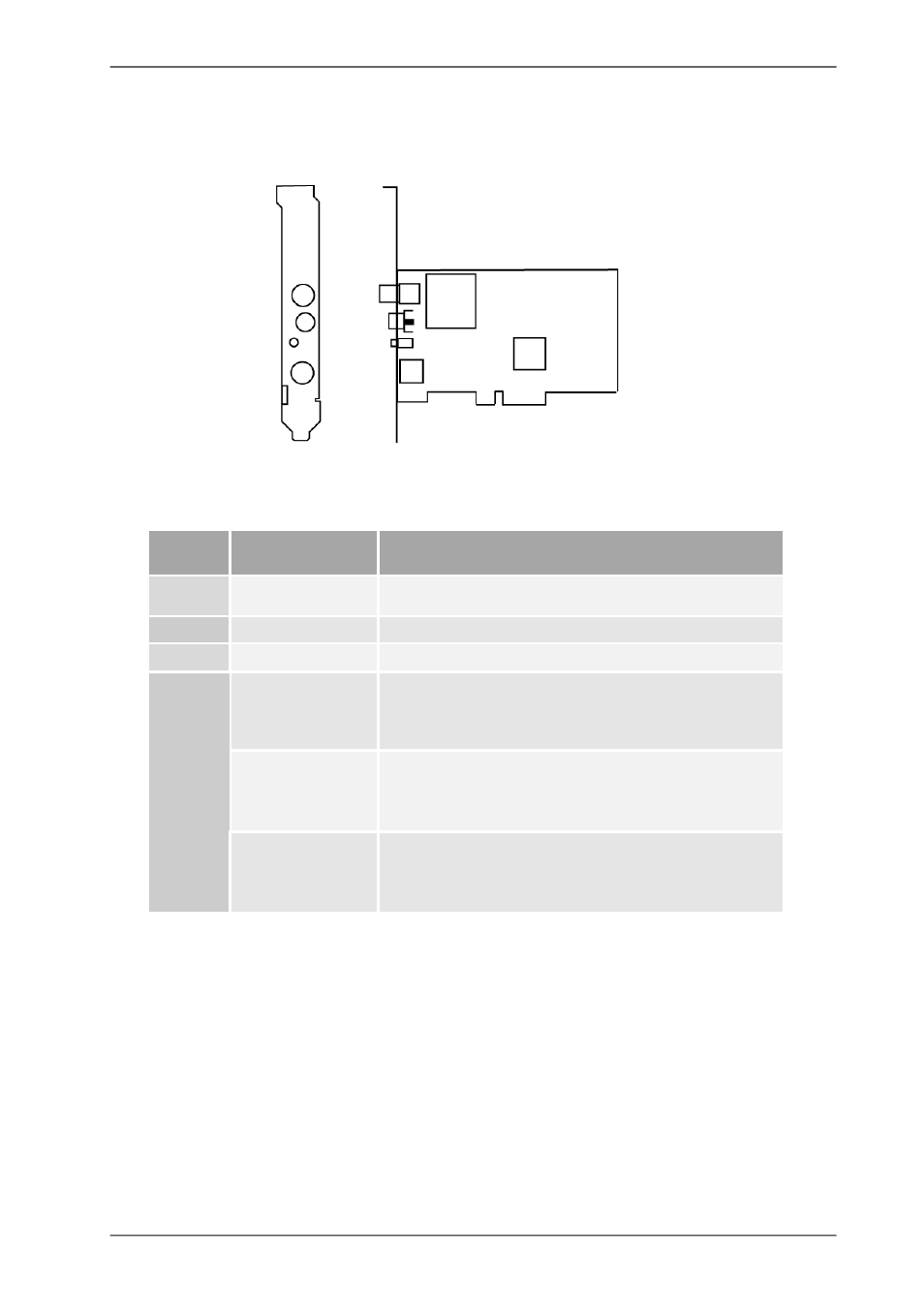

Разъемы на плате VideoMate Vista E300F
№ Функция Описание
1 TV Подключение ТВ-антенны или высокочастотного
ТВ-кабеля
2 FM Подключение FM антенны
3 IR Подключение ИК-приемника.
Audio-In
(Голубой разъем
на кабеле) Подключение аудио кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.
S-Video-In
(черный разъем
на кабеле)
Подключение S-Video кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.
4
9-кон-
тактный
разъем
для под-
ключения
кабеля
аудио и
видео
входов
Composite-In
(желтый разъем
на кабеле)
Подключение композитного кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.
1
3
2
4
