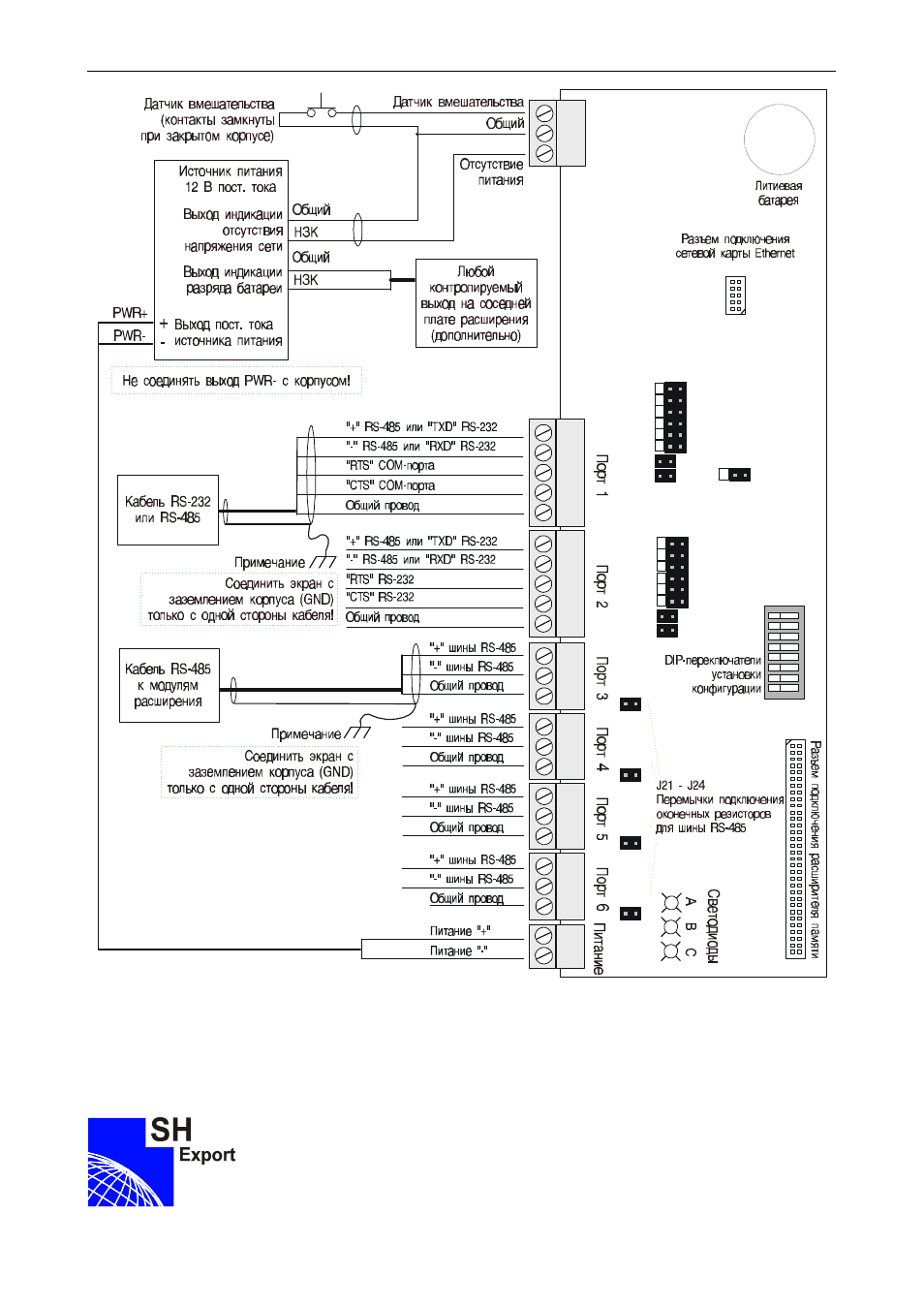

Основная плата контроллера PW-5000

7

1

2

3
4
5

1

2
3

1
2

3

1

2
3
1

2

3

1

2
3

1
2

3
4

5

1

2

S1

J3

J12

PWR +
PWR -

J21

J22

J23

J24

J8
J5
J4
J6
J7
J10

1 2 3

J9
J11

J25

1 2 3

J17
J14
J13
J15
J16
J19

1 2 3

J18
J20

Плата

контроллера

PW5K1IC

Рис. 1

Примечание. Для подключения к N-485 соедините вместе провода синего цвета и используйте

их как общий провод (сигнальное заземление). Используйте оранжевую пару проводов для пе-
редачи данных, соблюдая полярность подключения. На одном конце линии соедините внешнюю
оплетку проводников с электрическим заземлением.
