Основная плата контроллера PW-5000 5

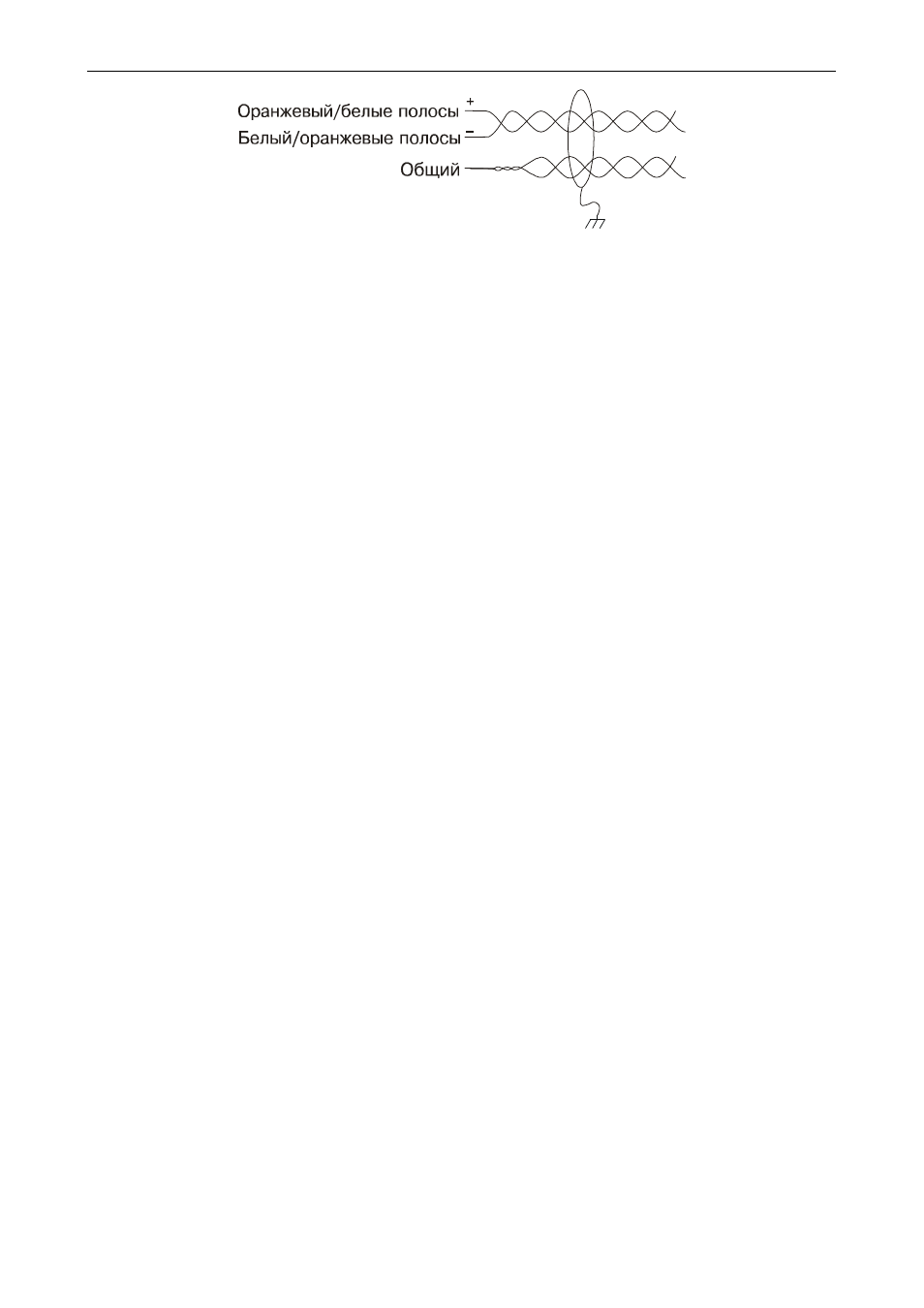

Примечание. Для подключения к N-485 соедините вместе провода синего цвета и используйте
их как общий провод (сигнальное заземление). Используйте оранжевую пару
проводов для передачи данных, соблюдая полярность подключения. На одном
конце линии соедините внешнюю оплетку проводников с электрическим заземле-
нием.
При подключении модулей к шине RS-485 соблюдайте следующие правила. Подключите входя-
щую линию "TR+" от предыдущего модуля к клемме "TR+" и к этой же клемме подключите ис-
ходящую линию "TR+" для следующего модуля. Аналогично соединяйте клеммы "TR-" модулей.
Таким образом, все модули подключаются параллельно шине данных RS-485.
Плата PW5K1EN имеет гнездо по разъем RJ-45 для подключения к компьютерной сети. Более
подробная информация по установке и подключению приведена в инструкции по установке
PW5K1EN.
Тревожные входы
На плате PW5K1IC расположены два тревожных входа, предназначенных для контроля открыва-
ния корпуса панели (датчик вмешательства) и контроля наличия напряжения питания. В нор-
мальном состоянии (нет тревоги) оба входа замкнуты. Если тревожные входы не используются,
установите перемычки между клеммами "TMP", "GND" è "PFL", "GND" для того, чтобы входы
оставались в нормальном состоянии. Поскольку соединения между PW5K1IC и датчиком откры-
вания корпуса и источником питания находятся в одном корпусе, тревожные входы не исполь-
зуют оконечный резистор.
Батарея резервного питания памяти
Литиевая батарея напряжением 3 В, размещенная на плате, используется для резервного пита-
ния памяти событий, системных часов и программных настроек панели. Необходимо заменять
батарею каждый год или чаще при эксплуатации PW5K1IC в условиях высоких температур.
Установка
Плата PW5K1IC может устанавливаться в стойке с фиксацией платы за края или в плоском
корпусе, используя отверстия для монтажных стоек по краям платы. Northern Computers предла-
гает различные типы корпусов для установки PW5K1IC и плат расширения. Функциональные
возможности PW5K1IC остаются неизменными вне зависимости от типа используемого корпуса.
Рекомендуемая последовательность установки
1. Установите перемычки и DIP-переключатели на плате согласно данному руководству.
2. Установите дополнительные платы PW5K1EN è PW5K1M4 согласно соответствующим инст-
рукциям.
3. Установите плату в корпусе. При установке в стойке плата должна располагаться так, чтобы
сторона с электронными компонентами находилась справа.
4. Подключите к плате источник питания, используя разъем.
Внимание. Не подключайте источник питания к сети 220 В до тех пор, пока не будут
выполнены все соединения. Перед подключением еще раз проверьте правильность всех
соединений.
5. Подключите тревожные входы или установите перемычки на соответствующие клеммы.
6. Соедините PW5K1IC с платами расширения.
7. Убедитесь в правильности всех соединений и качестве используемых проводов.
8. Подключите PW5K1IC к персональному компьютеру, центральной станции, модему или прин-
теру.
9. Убедитесь в правильности соединений и качестве используемых проводов.
