123
Русский
Дополнительные подключения
SCART OUT
(TV1)
HDMI OUT
COMPONENT
VIDEO OUT
TO SUBWOOFER
TV AUDIO IN
(TV 2)
RF
S-VIDEO
OUT
IN
AUDIO
R L
VIDEO
TO TV
A
ANTENNA-IN
TV-OUT
~
MAINS
TO TV - I/O
EXT
1
AUX - I/O
EXT
2
EXT 1
EXT 2
MW
MW
FM/MW ANTENNA
FM/MW ANTENNA
TO DVD SYSTEM
TO DVD SYSTEM
SPEAKERS
SPEAKERS
COAXIAL
COAXIAL
DIGITAL IN
DIGITAL IN
AUX 1
AUX 1
AUX 2
AUX 2
RIGHT
RIGHT
LEFT
LEFT
FM 75
FM 75
R
L
MAINS
COAXIAL
DIGITAL IN
AUX 1
AUX 2
R
L
C
B
Кабельная/спутниковая
телеприставка
Рекордера DVD/
Видеомагнитофон

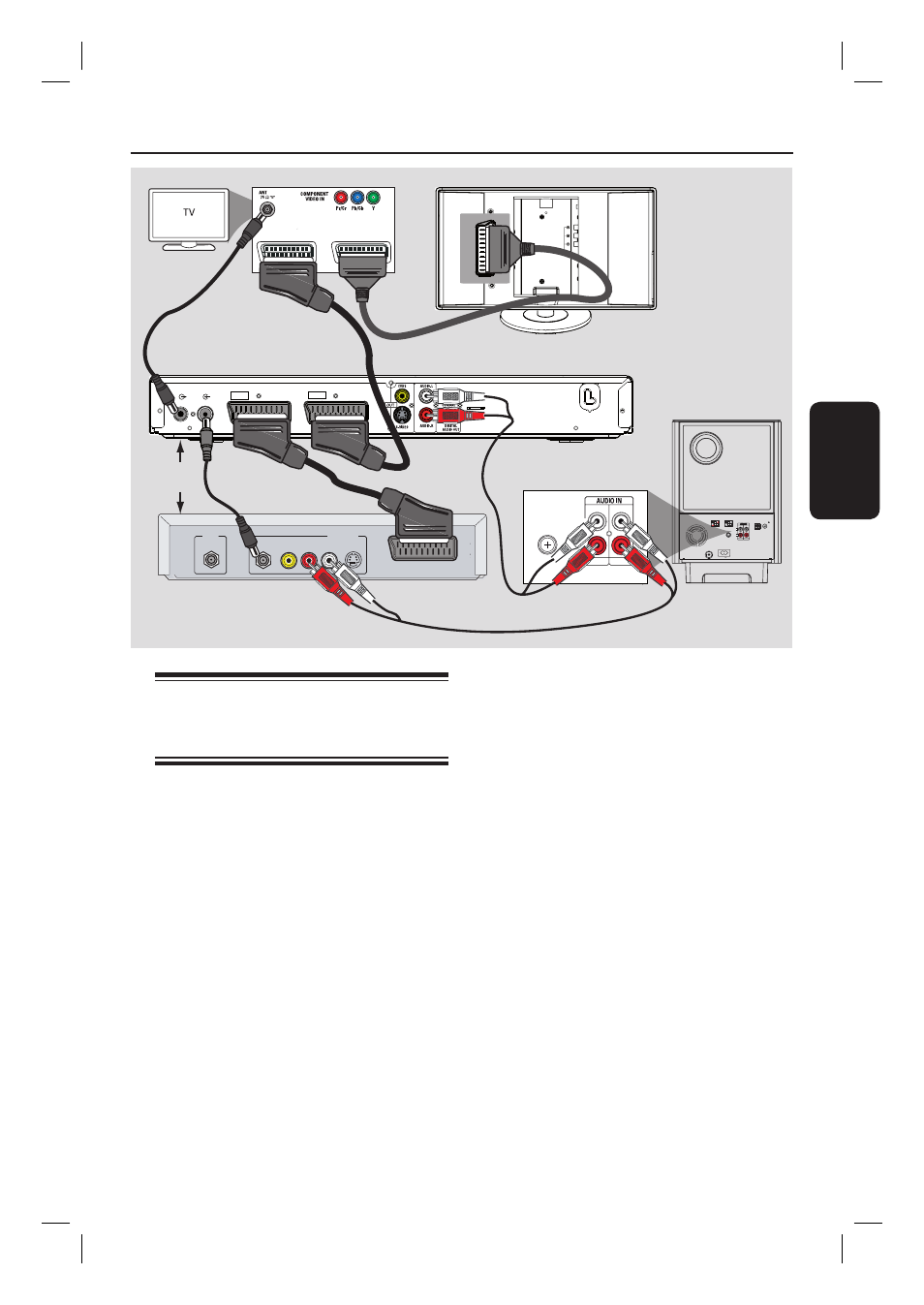

Подключение к кабельному
или спутниковому ресиверу и
рекордеру/видеомагнитофону
Это устройство поддерживает аналоговое и
цифровое аудиоподключение. Можно
подключить аудио/видеоустройство
(например, рекордер DVD,
видеомагнитофон, кабельную/спутниковую
приставку) к системе домашнего
кинотеатра, чтобы наслаждаться
возможностями системы многоканального
объемного звучания.
Примечание.
Иллюстрация выше приведена только в
качестве примера возможных подключений.
В зависимости от подключаемых устройств
подключение может отличаться.
A
Оставьте существующее подключение
телевизора и других устройств.
B
Подключите устройство к телевизору при
помощи кабеля Scart.
Если телевизор не оснащен двойными
разъемами Scart, см. ‘Шаг 2:Подключение к
телевизору’ для получения сведений о
других вариантах видеоподключения.
C
Используйте аудиокабели (красный/белый, в
комплект поставки не входят) для
подключения разъемов AUDIO IN-AUX1
или AUX2 сабвуфера к разъемам AUDIO
OUT на кабельной или спутниковой
приставке и рекордере/видеомагнитофоне.
Или с помощью коаксиального кабеля
(в комплект не входит) подключите разъем
COAXIAL DIGITAL IN сабвуфера к
выходному разъему COAXIAL
подключенного устройства. Это обеспечит
лучшее качество передачи аудиосигнала.
Полезный совет:
– Обратитесь к руководству пользователя
по соответствующему подключенному
устройству, чтобы узнать о других способах
подключения.
