121
Русский

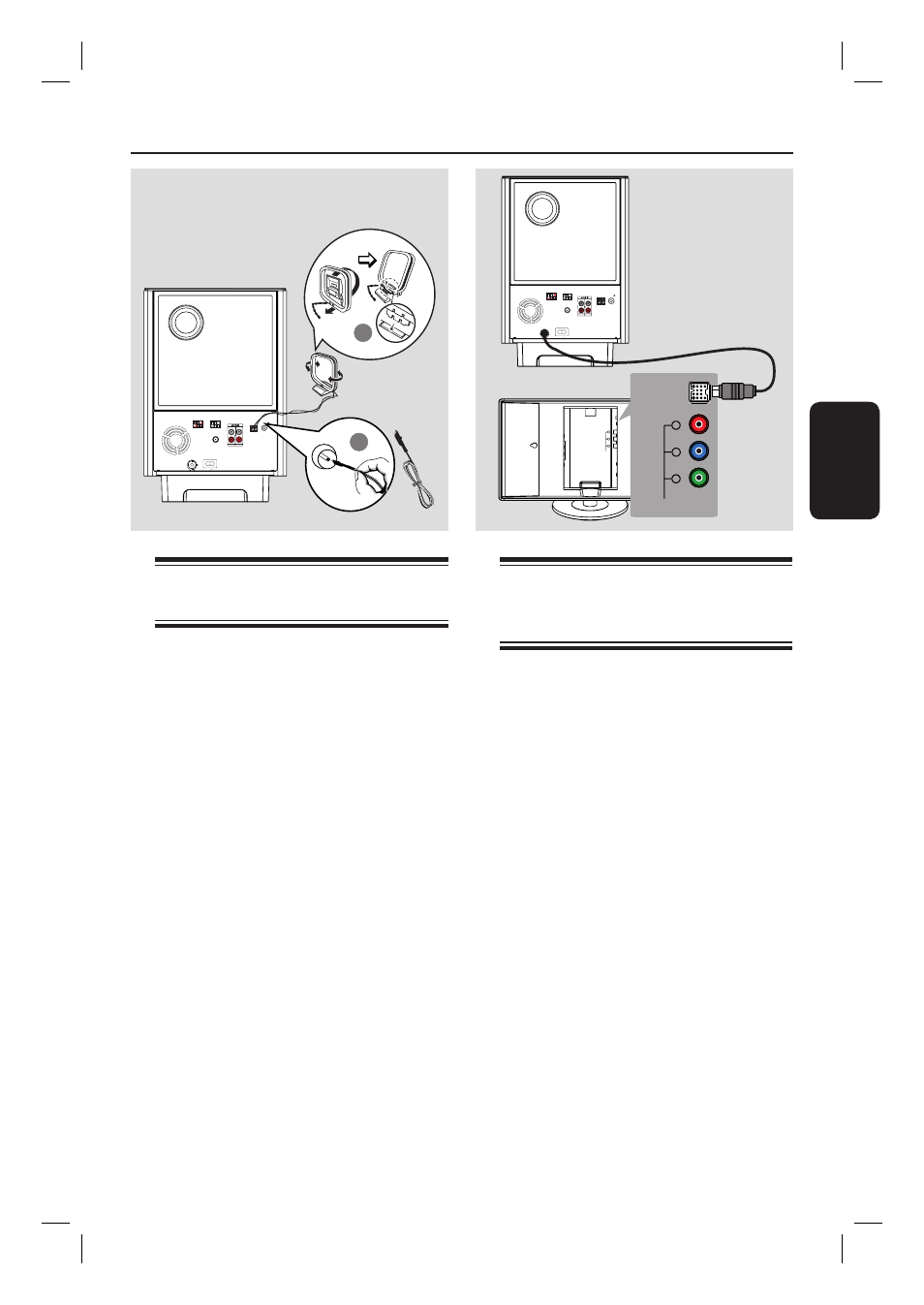

Шаг 4: Подключение антенн
FM и AM/MW
A
Подключите входящую в комплект
рамочную антенну для MW к разъему MW.
Разместите рамочную антенну MW на полке
или прикрепите к стойке или к стене.
B
Подключите входящую в комплект антенну
для FM к разъему FM 75 Ω. Раздвиньте
антенну FM и прикрепите ее концы к стене.
Для лучшего приема стереосигнала FM,
подключите внешнюю антенну FM
(в комплект поставки не входит).
Полезные советы:
– Настройте положение антенн для лучшего
приема.
– Для предотвращения помех антенну
следует размещать на максимальном
расстоянии от телевизора,
видеомагнитофона или иного источника
радиоизлучения.
Основные соединения
(продолжение)
Шаг 5: Подключение
основного устройства
к сабвуферу
Подключите кабель от разъема сабвуфера
TO MAIN UNIT к разъему
TO SUBWOOFER на задней панели
устройства.
TO MAIN UNIT
AM/MW
FM/MW ANTENNA
SPEAKERS
COAXIAL
DIGITAL IN
AUX 1
AUX 2
RIGHT
LEFT
FM 75
R
L
MAINS
1
2
вставьте крепление
штекера в разъем
Антенна FM
Антенна
AM/MW
Pr
Pb
Y
COMPONENT
VIDEO OUT
HDMI OUT
TO SUBWOOFER
SCART OUT
(TV1)
TV AUDIIO IN
(TV 2)
TO SUBWOOFER
COMPONENT
VIDEO OUT
Y
Pb
Pr
AM/MW
FM/MW ANTENNA
TO MAIN UNIT
SPEAKERS
COAXIAL
DIGITAL IN
AUX 1
AUX 2
RIGHT
LEFT
FM 75
R
L
MAINS
