ЛАЗЕР/РАДАР-ДЕТЕКТОР
S-155 -5- S-155
STINGER
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

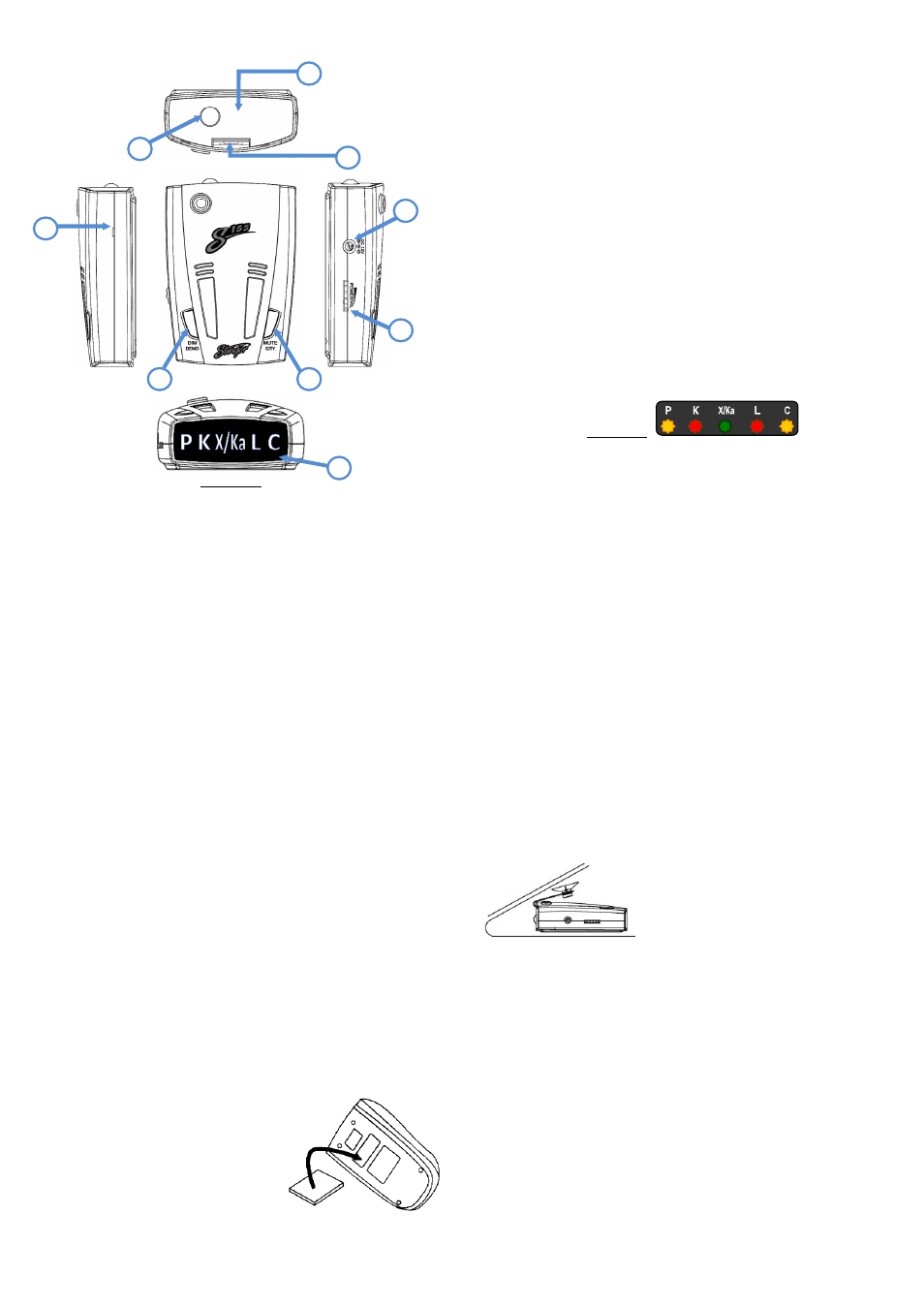

Внешний вид, органы управления и индикация показаны на рисунке 1:
Рисунок 1.
1. Электрический разъём, предназначенный для подключения радар-
детектора к источнику постоянного тока (бортовой сети автомобиля), с
использованием штатного кабеля питания. Подробности в главе «Под-
ключения питания».
2. Поворотный выключатель «POWER/VOL». Выполняет две основ-
ные функции: включение (выключение) детектора и с помощью данного
элемента производится настройка громкости звука. Подробности в главе
«Регулировка громкости».
1
2
3 4
5
6
7
8
9
ЛАЗЕР/РАДАР-ДЕТЕКТОР
S-155 -6- S-155
STINGER
3. Кнопка «DIM/DEMO». Микровыключатель, предназначенный для
управления функцией изменения яркости дисплея (гл. Изменение ярко-
сти свечения дисплея) и режимом обучения (гл. Режим ОБУЧЕНИЯ).
4. Кнопка «MUTE/CITY». Микровыключатель, предназначенный для
управления функцией оперативного отключения звуковой тревоги и
режимом ГОРОД. Кроме того, с помощью данной кнопки можно изменить
тональность звуковой тревоги. Подробности в главе «Режимы работы».
5. Линза лазерного приёмника. Широкоугольная линза, предназначен-
ная для обнаружения рассеянного сигнала лазера и фокусировки его
точно на входной датчик оптического приёмника.
6. Радиопрозрачный экран. Специальный пластиковый элемент, вы-
полняющий функцию механической защиты рупорной антенны детекто-
ра. Кроме того, на поверхности экрана сформирована фокусирующая
линза лазерного приёмника, позволяющая обнаруживать оптические
сигналы в передней полусфере прибора.
7. Установочный паз. Механический элемент, позволяющий установку
прибора на ветровое стекло, с использованием кронштейна с присоска-
ми. Подробности в главе «Установка на ветровое стекло».
8. Выход звукового сигнализатора. Акустическое окно, предназначен-
ное для формирования направления передачи звуковых сигналов. Ос-
новой звукового сигнализатора является цифровой зуммер. Устройство,
формирующее сигналы тревоги при обнаружении радара (лидара), а
так же передачи звукового подтверждения при изменении настройки
детектора.
9. Дисплей. Светодиодная панель, предназначенная для формирова-
ния визуальной тревоги при обнаружении сигнала радара (лидара), а
так отображения информации состояния прибора. Формат дисплея по-
казан на рисунке 2.
Рисунок 2.
Оранжевый светодиод [Р]. Индикатор состояния устройства. Непре-
рывное свечение индикатора подтверждает исправное состояние и го-
товность прибора к работе.
Красный светодиод [К]. Тревожный индикатор. Мигает с переменной
интенсивностью при обнаружении присутствия радиосигнала в диапа-
зоне К.
Зелёный светодиод [Х/Ка]. Тревожный индикатор в составе двух
символов. Мигает с переменной интенсивностью при обнаружении при-
сутствия радиосигнала в диапазоне Х или Ка. Подробности в гл. «Обна-
ружение сигнала».
ЛАЗЕР/РАДАР-ДЕТЕКТОР
S-155 -7- S-155
STINGER
Красный светодиод [L]. Тревожный индикатор. Мигает с максималь-
ной частотой в случае обнаружения оптического сигнала в диапазоне
800-1100 нм.
Жёлтый светодиод [C]. Индикатор состояния. Непрерывное свечение
индикатора подтверждает перевод устройства в режим ГОРОД. Подроб-
ности в главе «Режим ГОРОД».
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и
по направлению движения автомобиля, относительно радиоантенны и
передней линзы оптического приёмника (фронтальная часть прибора).
Для успешной работы радар-детектора необходимо выбрать место уста-
новки, обеспечивающее максимальный обзор прибора. Сектор обнару-
жения детектора не должен ограничиваться посторонними предметами.
Присутствие декоративных элементов, цифровых устройств или других
приложений между детектором и ветровым стеклом, снижает эффектив-
ность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-
ме того, радар-детектор не должен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной
ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла снижает
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева стекла может блокировать прохождение сигнала, соответст-
венно радар-детектор не отреагирует на сигнал полицейского радара.
Установка на приборную панель
Велкро застёжка (липучка), входящая в комплект поставки прибора,
для некоторых моделей автомобилей, наиболее удобный вариант креп-
ления.
Для установки Лазер/Радар-детектора
STINGER на панель приборов
необходимо:
1. Тщательно протереть место предпола-
гаемой установки на панели приборов, а
также основание самого радар-детектора,
используя для этого влажную ткань. Дож-
даться высыхание поверхностей.
2. Удалить защитное бумажное покрытие с
клейкой основы велкро и прижать к осно-
ванию детектора на 10 - 15 секунд.
3. Удалить защитное бумажное покрытие с
другой стороны велкро и прижать клейкой стороной, к выбранному
месту на панели приборов, на 10 - 15 секунд.
4. Установить детектор, совместив обе части велкро застёжки.
ЛАЗЕР/РАДАР-ДЕТЕКТОР
S-155 -8- S-155
STINGER
ВНИМАНИЕ! Приклеивать велкро застёжку необходимо при температу-
ре поверхностей не ниже +5°С. При температуре ниже +5°С свойства
клейкого основания резко ухудшаются и удержание детектора на по-
верхности панели становится не надёжным.
Необходимо помнить! Повторное использование липучки (клейкой
основы велкро-застёжки) снижает надёжность крепления устройства на
приборной панели.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает ис-
пользование кронштейна с вакуумными крепежами (присосками), вхо-
дящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на кронштейне, вста-
вив их в специально выполненные отверстия (если это необходимо).
2. Для фиксации кронштейна на ветровом
стекле нужно прижать присоски с неболь-
шим усилием к поверхности стекла.
3. Чтобы установить детектор на держателе
кронштейна, используйте слот установки в
верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, можно подогнуть держатель.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и корпуса при-
бора.
Подключение питания
Питание Лазер/Радар-детектора
STINGER S рассчитано от сети посто-
янного напряжения в диапазоне 12 - 16В, с отрицательным потенциа-
лом (минусом) на корпусе автомобиля. Не соответствие питающего на-
пряжения приводит к снижению эффективности прибора (пропуск сиг-
нала радара, увеличение количества ложных срабатываний) или пол-
ной его неисправности.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детекто-
ра. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В адаптере кабеля питания используется 2-х амперный предохранитель
(тип 6G2А, 250V - входит в комплект).
Неисправный предохранитель меняется следующим образом:
