4.7.7.

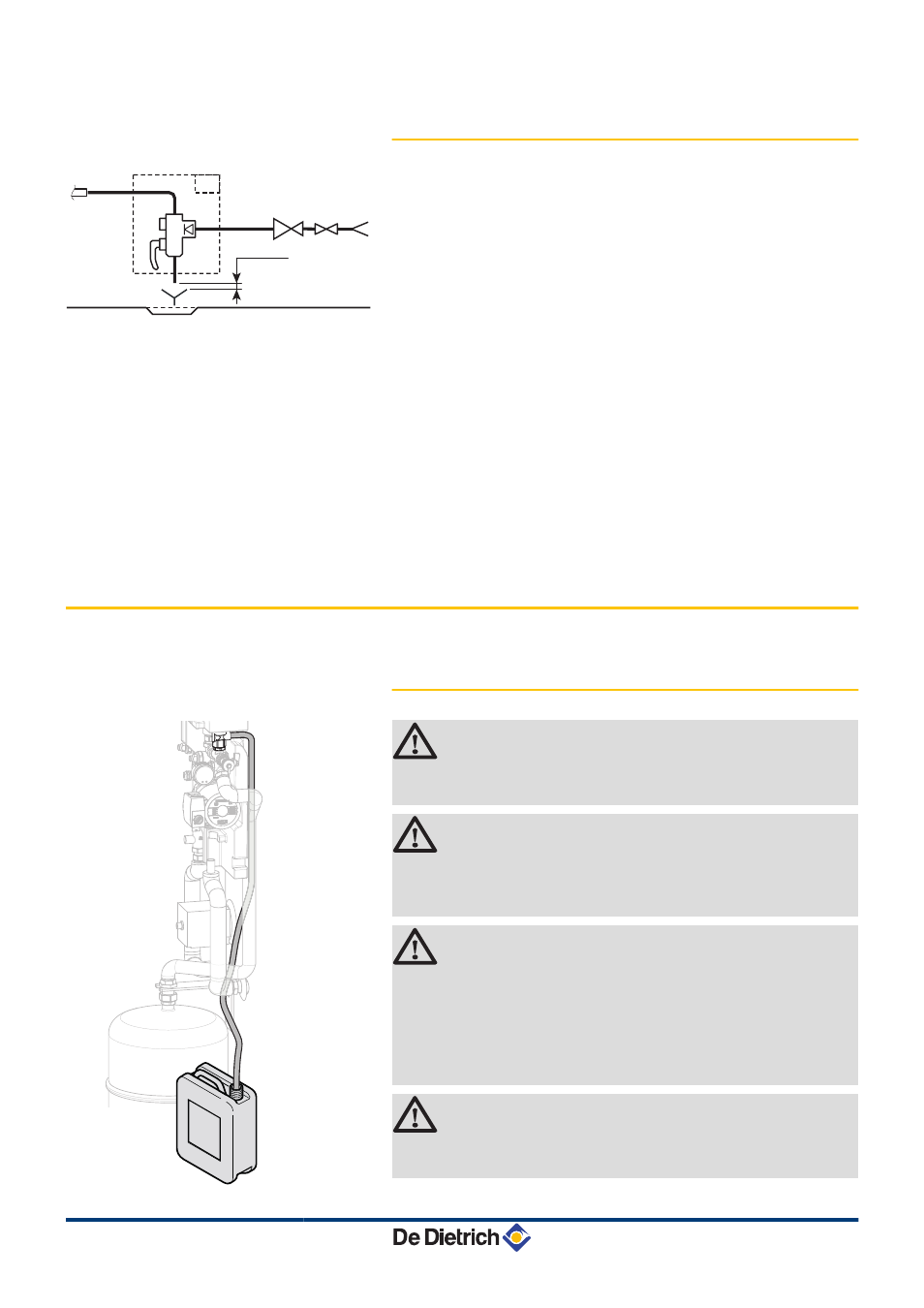

Группа безопасности (Только для
Франции)
9
Отсечной вентиль
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
a
Ввод холодной воды со встроенным обратным
клапаном
b
Подсоединение к входу холодной воды
водонагревателя горячей санитарно-технической
воды
c
Запорный кран
d
Предохранительный клапан 7 бар (0.7 МПа)
e
Отверстие для слива
4.8
Гидравлическое подключение
4.8.1.
Первичный контур солнечной установки
ВНИМАНИЕ
После выключения температура в коллекторах может
превышать 150 °C.
ВНИМАНИЕ
Чтобы бороться с замерзанием, используйте смесь
воды с пропиленгликолем в качестве жидкого
теплоносителя.
ВНИМАНИЕ
В связи с высокими температурами, с использованием
пропиленгликоля и в связи с давлением в первичном
контуре солнечной установки, гидравлическое
подключение первичного контура должно быть
выполнено очень тщательно, особенно в том, что
касается теплоизоляции и герметичности.
ВНИМАНИЕ
Давление в контуре солнечной установки может
повыситься максимум до 6 бар.
C000711-F
a
b
c
d
(54)
2 cm
e
28
9
30
29
L000613-A
BSL 200...400 BESL 200...400
4. Установка
