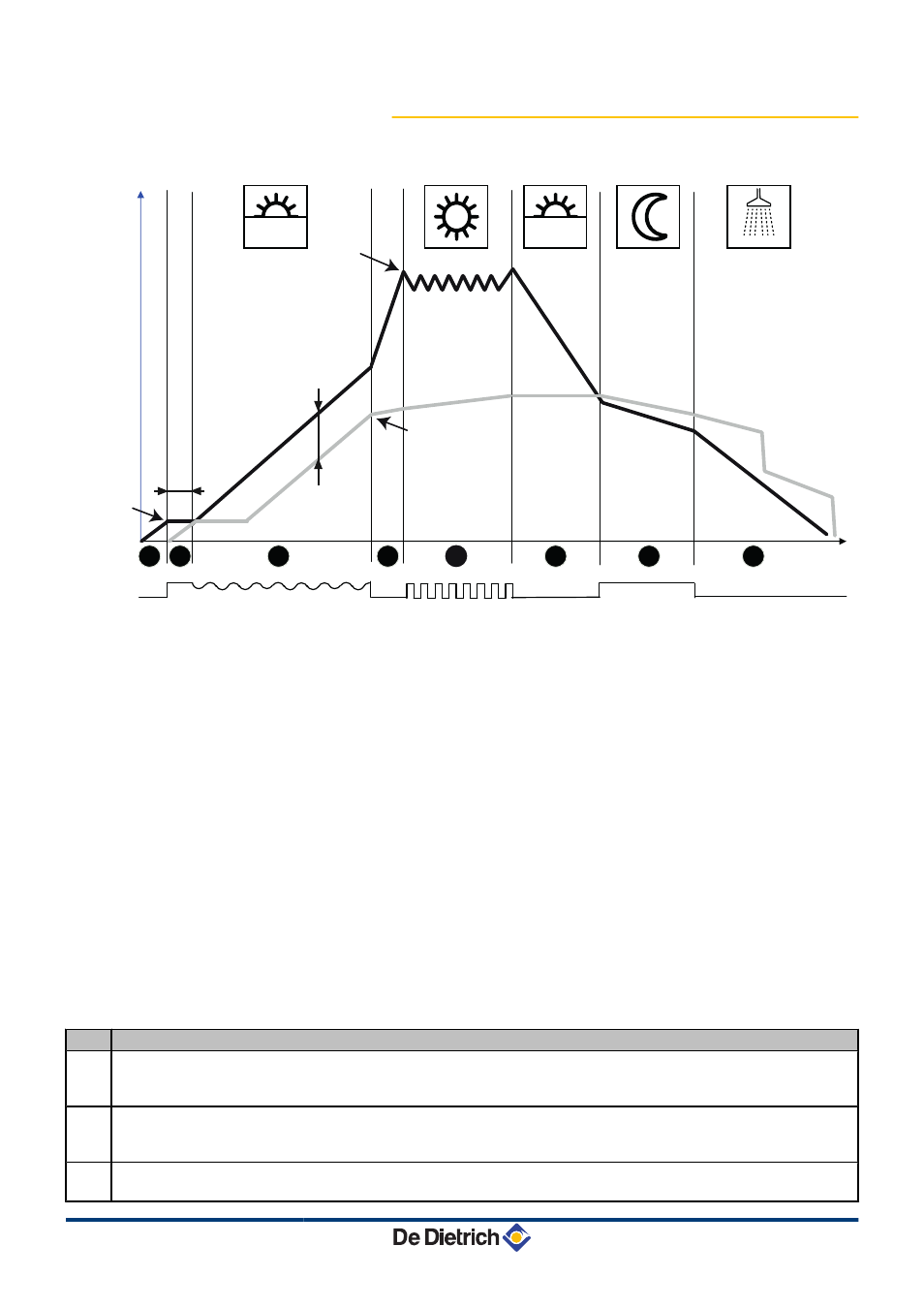

3.3.1.
Основной принцип
TC
Температура солнечных коллекторов
TR
Температура в водонагревателе, нижняя часть
DT
Базовая разница температур
SX
Заданное значение температуры водонагревателя
солнечной установки
PC %
Режим работы насоса солнечной установки
CMIN
Минимальная температура солнечных коллекторов
для включения насоса
CMAX
Максимальная температура солнечных коллекторов
tu
Длительность самокалибровки
°C
Температура
t
Время
¼См. раздел : "Описание параметров специалиста",
Фаза Описание работы
1
Солнечное излучение нагревает теплоноситель в коллекторе. Для включения насоса необходима минимальная
температура 30 °C в солнечном коллекторе (CMIN) и разница 6 К между температурой в солнечном коллекторе
и водонагревателе горячей санитарно-технической воды солнечной установки.
2
Затем следует фаза самокалибровки (параметр tu, заводская настройка 3 минуты), в течение которой насос
контура солнечных коллекторов (реле 1) работает на полной мощности (100%) с целью стабилизации
температуры в контуре солнечных коллекторов.
3
После этого режим работы насоса постоянно пересчитывается, чтобы поддерживать базовую разницу
температур (параметр DT, заводская настройка 20 К) между солнечными коллекторами и водонагревателем.
TC
TR
DT
SX
PC %
CMIN
CMAX
M002751-C
1
2
3
4
5
6
7
8
°C
t
tu
3. Техническое описание
BSL 200...400 BESL 200...400
