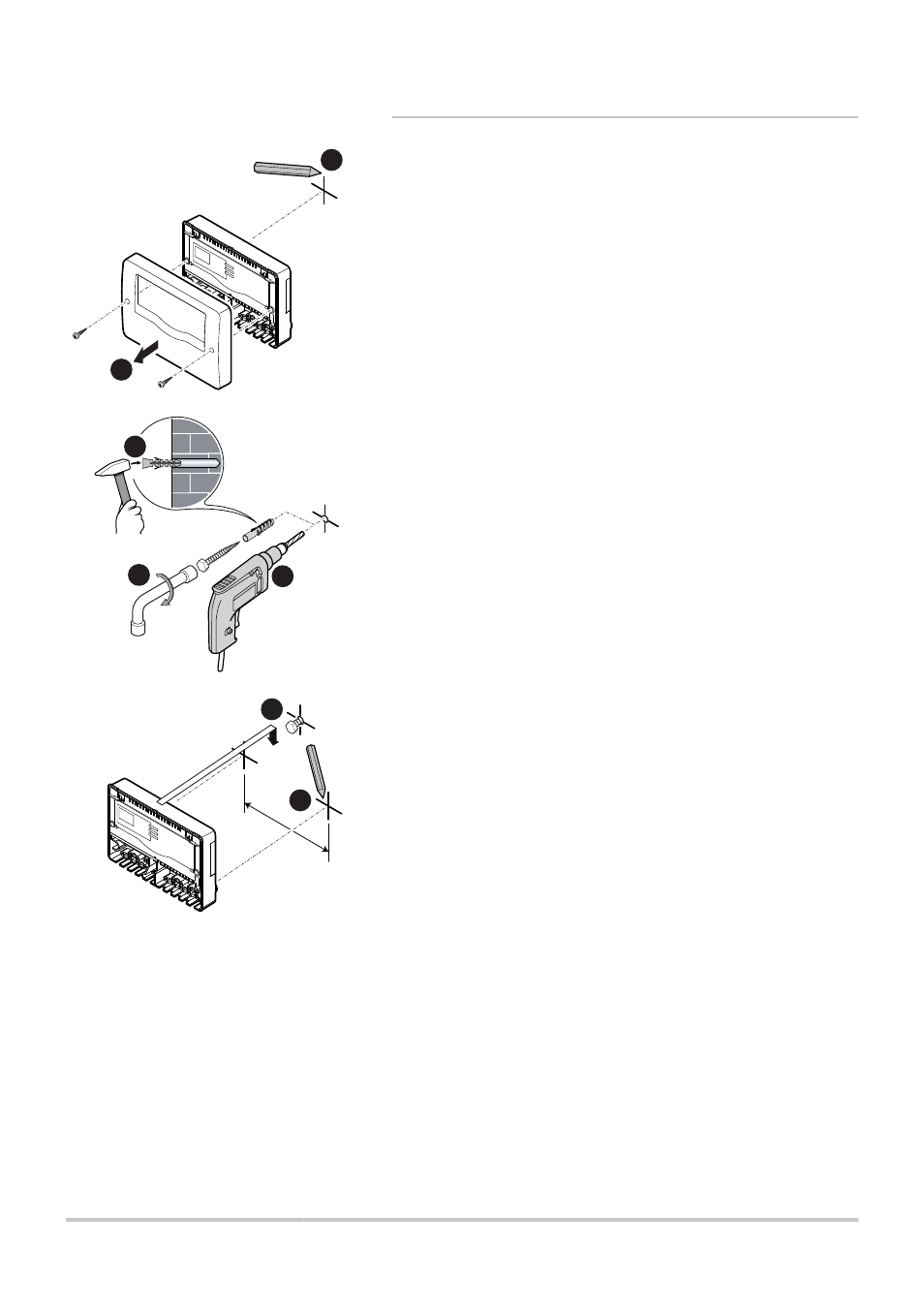

4.3.1. Установка на стене
1. Отвернуть крестовые винты крышки, отделить её от блока.
2. На предусмотренном для установки месте наметить верхнюю
точку крепления, предназначенную для сквозного отверстия
навешивания.
3. Просверлить отверстие в указанном месте.
4. Вставить дюбель и соответствующий винт, оставив 3 мм
между стеной и головкой винта.
5. Навесить блок на стену на крепёжный винт.
6. Отметить нижние точки крепления (расстояния между 2
отверстиями : 180 мм).
M002752-A
1
2
M002753-A
3
4
4
M002754-A
18
0
5
6
