4
3-позиционный переключатель.
3.4.3. Характеристики датчиков
Температура, °C -10 0 10 20 30 40 50 60 70 80 90 100 110
Сопротивление, Ω
(Pt1000)
961 1000 1039 1078 1117 1155 1194 1232 1271 1309 1347 1385 1423

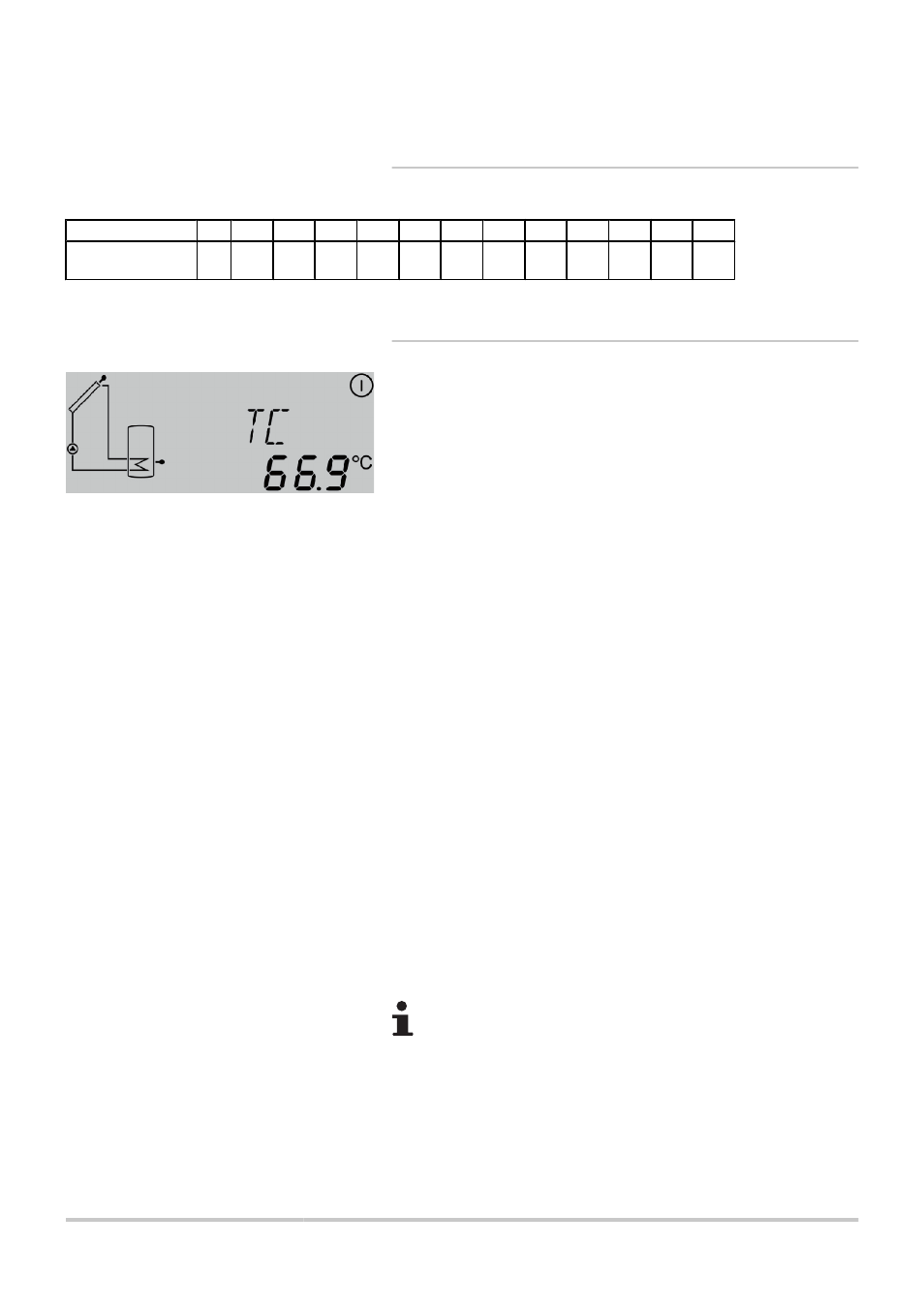

3.4.4. Типы датчиков
Система регулирования SOL AEL использует только
высокоточные температурные датчики модели Pt1000.
Расположение датчиков в значительной степени влияет на
общую эффективность установки. Температура коллектора
должна измеряться при помощи датчика, установленного в
приёмной гильзе коллектора (См. инструкцию по монтажу
солнечных коллекторов). Для водонагревателя со встроенным
теплообменником датчик устанавливается в соответствующее
место в нижней части водонагревателя. Если применяются
внешние теплообменники, то датчик устанавливается в нижней
части водонагревателя или на обратной линии вторичного
контура.
С технической точки зрения, датчики FKP и FRP одинаковы и по
внешнему виду они похожие. Они различаются только по
электрическому подключению :
4 FK : резиновый кабель датчика 1.5 м, устойчивый к
атмосферным осадкам и к значительным колебаниям
температур (-50 °C ... +180°C). Предназначен для солнечного
коллектора.
4 FR : кабель HO7 RN-F длиной 2.5 м для диапазона температур
от 5 до 80°C. Предназначен для водонагревателя.
Соблюдать действующие правила и нормы. Кабели датчиков -
низковольтные. Они не должны прокладываться в одном
кабельном канале с кабелями под напряжением более 50 В.
Длина кабелей не должна превышать 100 м. Сечение
удлинительного кабеля - 1.5 мм
2 (или 0.75 мм 2 для длин до
50 м). Использовать кабель с витыми парами для гораздо
большей длины или в случае прокладывания в кабельном
канале. Для погружных датчиков использовать приёмные
гильзы.
Для предотвращения появления возможного
перенапряжения на датчике солнечного коллектора,
вызванного, например, находящимся рядом
громоотводом, мы рекомендуем установить систему
для защиты от перенапряжений.
M000391-B
SOL AEL 3. Техническое описание
29/02/2012 - 300028527-001-A 12
